Moin Leude,

ich habe 2 dumme Fragen beim nutzen von INV 2008

Wie kann ich komfortabel, gleich große Flächem trennen. Beispiel wenn ich bei einem 1000mm langen Teil, die Oberfläche in 25mm Teile trennen möchte. Bis jetzt weiß ich nur, wie es für ein Stück es geht. Mir wird aber zu aufwendig. Über Reihe anordnen etc. geht das leider nicht.

Bei mir haben sich in den Konturen, grüne Linien im Bauteil festgesetzt, die ich auch leider nicht löschen kann. Ich kann sie löschen und schwupps mache ich ne neue Skizze auf, sind die wieder da. Hat einer gegebenenfalls auch noch ein Tipp für mich?

Danke euch!

Gruß Roger

[Diese Nachricht wurde von Minddiver am 21. Sep. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9326
Registriert: 13.10.2000

Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 21. Sep. 2008 22:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Flächentrennung:
Das geht wohl nur, wie im richtigen Leben auch: Ein Ritz muß her.
Also Dreiecksnut quer durch, und die dann in Reihe.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Minddiver
Mitglied



Sehen Sie sich das Profil von Minddiver an!   Senden Sie eine Private Message an Minddiver  Schreiben Sie einen Gästebucheintrag für Minddiver

Beiträge: 307
Registriert: 26.05.2008

Inventor 2020 Pro, Solidworks 2019, Fusion 360

erstellt am: 21. Sep. 2008 23:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Moin, leider kann ich dir nicht folgen. Ich habe ne Linie gezogen, dann bemassst (möchte ja das alle Abschnitte gleich groß sind) Skizze beendet, auf Flächentrennung, Fläche und Achse angewählt und gut. Aber das kann ich schlecht mal eben zig mal machen, da wird man verrückt bei.

Geht das nicht einfacher?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9326
Registriert: 13.10.2000

Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 21. Sep. 2008 23:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Is doch gar nicht so schwierig, denk' mal praktisch.

Rein theoretisch kannste zwar die unendlich dünne Linie ziehen, und damit trennen. Praktisch - am lebenden Modell - sieht man aber unendlich dünne Linien nicht.

Also mit der Dreikantfeile ritzen. Das läßt sich auch dann als Reihe vervielfältigen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9326
Registriert: 13.10.2000

Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 21. Sep. 2008 23:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich


Mindlifter.ipt.txt


Und so säh's dann aus. Ist ein Relikt von der ehemaligen innerdeutschen Grenze

(Daten gedownloaden und umbenennen in Mindlifter.ipt)

[Diese Nachricht wurde von W. Holzwarth am 21. Sep. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Minddiver
Mitglied



Sehen Sie sich das Profil von Minddiver an!   Senden Sie eine Private Message an Minddiver  Schreiben Sie einen Gästebucheintrag für Minddiver

Beiträge: 307
Registriert: 26.05.2008

Inventor 2020 Pro, Solidworks 2019, Fusion 360

erstellt am: 21. Sep. 2008 23:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

..erstmal vielen Dank für deine Unterstützung, ich meine etwas anderes, ich bereite morgen was vor. Gut Nächtle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9326
Registriert: 13.10.2000

Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 21. Sep. 2008 23:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Die Spannung steigt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Doc Snyder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13310
Registriert: 02.04.2004

IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic

erstellt am: 21. Sep. 2008 23:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Minddiver:
Wie kann ich komfortabel, gleich große Flächem trennen. Beispiel wenn ich bei einem 1000mm langen Teil, die Oberfläche in 25mm Teile trennen möchte. Bis jetzt weiß ich nur, wie es für ein Stück es geht. Mir wird aber zu aufwendig. Über Reihe anordnen etc. geht das leider nicht.
Mit Autocad?
Inventor ist ein 3D-Programm! Flächen zu trennen ist da nur in Ausnahmefällen nötig.

Bei Mehrfachtrennungen hilft eine mäanderförmige Linie, aber die hätte dann bei Dir auch 79 Segmente, das ist kaum einfacher.

Willst Du wirklich nur die Fläche trennen? Wozu? Was willst Du wirklich erreichen? Vielleicht gibt es da ja bessere Wege.

Zitat:
Original erstellt von Minddiver:
Bei mir haben sich in den Konturen, grüne Linien im Bauteil festgesetzt, die ich auch leider nicht löschen kann. Ich kann sie löschen und schwupps mache ich ne neue Skizze auf, sind die wieder da. Hat einer gegebenenfalls auch noch ein Tipp für mich?

Das sind die automatisch projizierten Kanten. Abzuschalten in Extras\Anwendungsoptionen\Skizze\drittes Häkchen im mittleren Abschnitt.

------------------
Roland
www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Minddiver
Mitglied



Sehen Sie sich das Profil von Minddiver an!   Senden Sie eine Private Message an Minddiver  Schreiben Sie einen Gästebucheintrag für Minddiver

Beiträge: 307
Registriert: 26.05.2008

Inventor 2020 Pro, Solidworks 2019, Fusion 360

erstellt am: 21. Sep. 2008 23:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich wollte für die Inventor eigene FEM-Analyse die Flächentrennen, für die bessere Krafteinleitung. Dafür hat es auch sehr gut geklappt. Nur der Aufwand ist so extrem.

Die grünen gestrichelten Linien sind leider immer noch da :-(

[Diese Nachricht wurde von Minddiver am 22. Sep. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Doc Snyder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13310
Registriert: 02.04.2004

IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic

erstellt am: 22. Sep. 2008 00:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Ja, die FEM-Analyse... Die ist halt nur eine eingeschränkte Version und kann nur konstanten Druck, und da kann man sich dann so helfen, wie Du es beschreibst. Das ist eine der Ausnahmen.

Ich schätze aber, dass die winzigen Rillen, die Walter Dir schon vorgeschlagen hat, die Berechnung nur unwesentlich beeinflussen.

------------------
Roland
www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Charly Setter
Moderator





Sehen Sie sich das Profil von Charly Setter an!   Senden Sie eine Private Message an Charly Setter  Schreiben Sie einen Gästebucheintrag für Charly Setter

Beiträge: 11977
Registriert: 28.05.2002

Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.<P>Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)

erstellt am: 22. Sep. 2008 09:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Doc Snyder:

Ich schätze aber, dass die winzigen Rillen, die Walter Dir schon vorgeschlagen hat, die Berechnung nur unwesentlich beeinflussen.


Sicher ? Nicht das der Mesher dann versucht jede diese Ritze in der Netzstruktur zu berücksichtigen

Mäanderförmige Trennlinie ist schon ein guter Ansatz. Die ließe sich dann auch mit einer Skizzenanordnung rel. leicht erstellen (ausnahmsweise  )

------------------
Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.

Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9326
Registriert: 13.10.2000

Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 22. Sep. 2008 09:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Ging mir heut' nacht auch noch durch's Hirn
Heut mörgen gschwind probiert. Aber da wird immer nur ein Teilsegment als Trennwerkzeug akzeptiert.

Lebbe geht weider ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Minddiver
Mitglied



Sehen Sie sich das Profil von Minddiver an!   Senden Sie eine Private Message an Minddiver  Schreiben Sie einen Gästebucheintrag für Minddiver

Beiträge: 307
Registriert: 26.05.2008

Inventor 2020 Pro, Solidworks 2019, Fusion 360

erstellt am: 22. Sep. 2008 10:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von W. Holzwarth:
Ging mir heut' nacht auch noch durch's Hirn
;) Heut mörgen gschwind probiert. Aber da wird immer nur ein Teilsegment als Trennwerkzeug akzeptiert.

Genau das ist das Problem, es muss doch die Möglichkeit geben, mal zig gleichgroße Flächen zu trennen. Ich weiß nicht mehr weiter. :-(

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 22. Sep. 2008 18:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich


080922-51-001-IV2008.zip


080922-51-002-IV2008.zip


Zitat:
Original erstellt von W. Holzwarth:
... Aber da wird immer nur ein Teilsegment als Trennwerkzeug akzeptiert ...

Dann hast du wohl nicht daran gedacht, dass eine zusammenhängende Reihenanordnung in einer Skizze nicht automatisch auch koinzident ist.

Ein koinzidenter Linienzug, der eine Fläche mehrfach schneidet, erzeugt auch eine mehrfache Flächentrennung. Das gilt auch für einen Flächenverbund als Schnittwerkzeug.

Anbei zwei Beispiele im Format IV2008.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 22. Sep. 2008 18:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich


Zitat:
Original erstellt von Charly Setter:
Nicht das der Mesher dann versucht jede diese Ritze in der Netzstruktur zu berücksichtigen ...

Das würde ich noch für das kleinere Problem ansehen, denn der Mesher würde ggf. eine Fehlermeldung bringen, wenn er darüber stolpert.

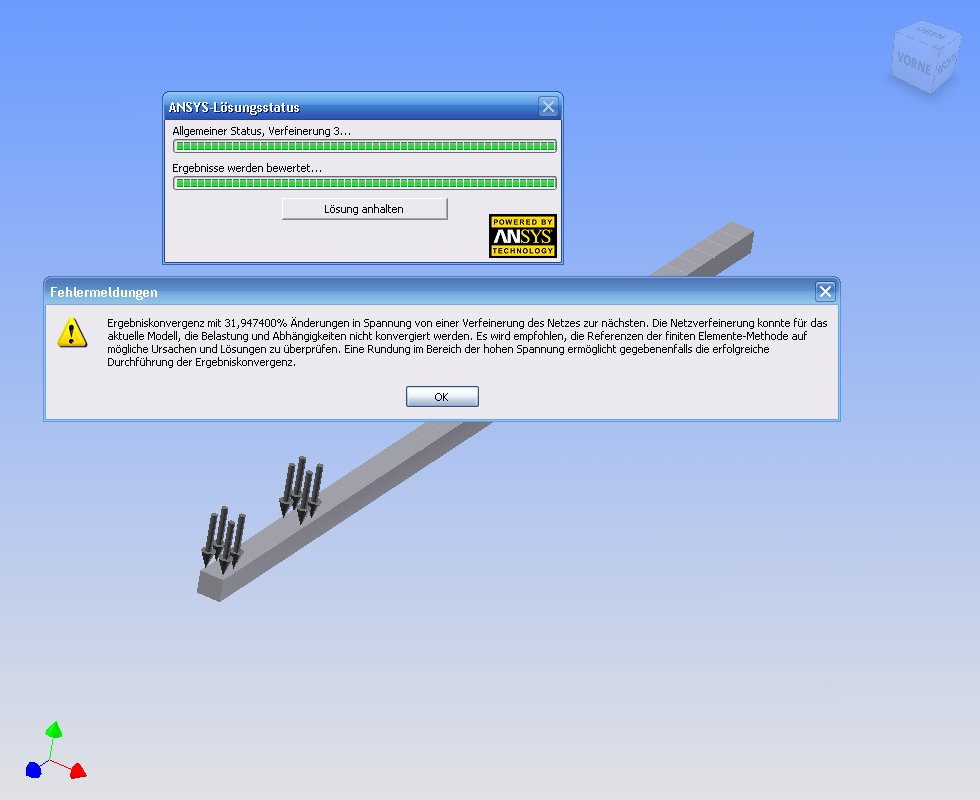

An solchen Stellen drohen aber immer Singularitäten.

Die Flächentrennung ist da IMHO schon der bessere Weg.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Minddiver
Mitglied



Sehen Sie sich das Profil von Minddiver an!   Senden Sie eine Private Message an Minddiver  Schreiben Sie einen Gästebucheintrag für Minddiver

Beiträge: 307
Registriert: 26.05.2008

Inventor 2020 Pro, Solidworks 2019, Fusion 360

erstellt am: 22. Sep. 2008 18:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Moin Michael,

für mein Problem hast du aber eine wirklich raffinierte Lösung präsentiert!

Werde ich gleich mal richtig ausprobieren.

Danke und Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9326
Registriert: 13.10.2000

Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 22. Sep. 2008 18:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Michael Puschner:
Dann hast du wohl nicht daran gedacht, dass eine zusammenhängende Reihenanordnung in einer Skizze nicht automatisch auch koinzident ist.

Das war mir schon bewußt, Michael.
  Die eigentliche Strafe für den User ist ja doch das Einzelanwählen aller Teilbereiche für Linienzug oder Fläche ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 22. Sep. 2008 19:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich


Zitat:
Original erstellt von W. Holzwarth:
... Die eigentliche Strafe für den User ist ja doch das Einzelanwählen aller Teilbereiche für Linienzug oder Fläche ...

Ohne Fleiß kein Leis ... alte chinesische Weisheit!

Ist aber immer noch besser, als 39 Flächentrennungen nacheinander zu erstellen.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Doc Snyder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13310
Registriert: 02.04.2004

IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic

erstellt am: 22. Sep. 2008 23:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Doc Snyder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13310
Registriert: 02.04.2004

IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic

erstellt am: 22. Sep. 2008 23:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 23. Sep. 2008 22:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich








Zitat:
Original erstellt von Doc Snyder:
no comment

Bin auch sprachlos ...

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 23. Sep. 2008 22:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich








...

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Doc Snyder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13310
Registriert: 02.04.2004

IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic

erstellt am: 23. Sep. 2008 23:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Öh - wie nun?

Bei mir haben die Rillen, wie es scheint, keine Auswirkung, und bei Michael gibts die befürchteten Singularitäten

Was hast Du denn da für Gräben gemacht, Michael? Dem Augenschein nach sind die ja recht tief.

Ich vermute, dass der Mesher meine mirkoskopischen Rillen schlichtweg übergeht.
Man achte auf die Maßangabe im Dateinamen.

------------------
Roland
www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 23. Sep. 2008 23:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich




Moin Roland,

also doch kein Stummfilm ...

Zitat:
Original erstellt von Doc Snyder:
... Ich vermute, dass der Mesher meine mirkoskopischen Rillen schlichtweg übergeht. ...

Bei deinem groben Netz ist das so. Für so einen Balken ist das auch völlig ausreichend. Bei Bauteilen der Praxis kommt aber meist nicht um eine Netzverfeinerung per Konvergenzprüfung herum, will man realistische Ergebnisse haben. Und dann treten sie schnell ans Tageslicht, die Singularitäten.

Bei diesem Balken musste ich aber tatsächlich "Gräben" von 1mm machen, damit es richtig divergierte. Bei den kleineren Ritzen hakelt sich das Netz nur ein bischen fest, wie man im meinem zweiten Fall sieht.

Bei einer Flächentrennung muss man bei einem solchen Balken aber auch aufpassen, da das Hexaedernetz schnell zu der von dir gezeigten Fehlermeldung führt. Man kann die Vernetzung aber mit einer kleinen, irrelevanten Abrundung schnell zu Tetraedern verführen. Und dann passt es wieder, das Ergebnis (siehe Bild).

Aber nu' sag' mal schnell ... wofür hast du den "Hauch" von 2Pa noch hinzugefügt?

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Doc Snyder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13310
Registriert: 02.04.2004

IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic

erstellt am: 24. Sep. 2008 00:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Michael Puschner:
...2Pa...
Das war Inventor.

Ich habe, um überhaupt eine die Flächentrennung benötigende ungleiche Druckverteilung zu zeigen, ein weiteres beliebiges Flächenstück angeklickt und "2" eingetippt in der Annahme, dass die angezeigte zusammengesetzte Einheit MPa auch an die nackten Zahlen angefügt wird, wie es im gewohnten Fall bei mm ja auch der Fall ist. Da die errechnete Vergleichsspannung dann in einem brauchbaren Bereich landete, habe ich das nicht weiter geprüft.
Aber gut, nun zu wissen, dass hier Pa angenommen wird!

---

Und was lehrt uns das Ganze nun?

Geht es mit Ritzen oder geht es nicht?

1-mm-Nuten standen überhaupt nicht zur Debatte! Das grenzt ja schon an Toblerone!
Dass die Ritze nur mikroskopisch klein sein müssen, hat Walter bereits zu Anfang erklärt.
Ich halte das für die einfachste Methode, und simple ist bekanntlich best.

---> Zeig mir das Netz, das an 1µm-Ritzen hängenbleibt!

------------------
Roland
www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Minddiver
Mitglied



Sehen Sie sich das Profil von Minddiver an!   Senden Sie eine Private Message an Minddiver  Schreiben Sie einen Gästebucheintrag für Minddiver

Beiträge: 307
Registriert: 26.05.2008

Inventor 2020 Pro, Solidworks 2019, Fusion 360

erstellt am: 03. Okt. 2008 22:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo @ all,

ich habe noch mal ne Frage dazu. Wenn ich die Linen kopiere, wird leider nicht immer ein kompletter Linienzug draus. Ich habe es einmal so hinbekommen, wie es Michael in seinen Beispiel gezeigt hat. Wo mache ich einen Fehler, was habe ich versäumt zu beachten?

Danke und Gruß

Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 03. Okt. 2008 23:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Minddiver:
... Wenn ich die Linen kopiere, wird leider nicht immer ein kompletter Linienzug draus. ...

Wie bereits erwähnt:

Zitat:
Original erstellt von Michael Puschner:
... nicht daran gedacht, dass eine zusammenhängende Reihenanordnung in einer Skizze nicht automatisch auch koinzident ist. ...

Ich hatte in dem Beispiel mit der Reihenanordnung der Skizzenelemente zwischen den Kopien eine Lücke gelassen und diese manuell mit je einer zusätzlichen Linie pro Kopie koinzident geschlossen. Das ist auch ein Grund, warum ich das Spiegeln und Anordnen in einer Skizze versuche zu vermeiden und die Lösung mit der Reihenanordnung der Flächen für effektiver halte. Die Flächen muss man allerdings auch noch beim Heften einzeln anwählen.

Daher auch:

Zitat:
Original erstellt von Michael Puschner:
Ohne Fleiß kein Leis ... alte chinesische Weisheit!

Damit dürfte auch die PM an mich beantwortet sein.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lenzcad
Ehrenmitglied
Selbständiger Handwerker


Sehen Sie sich das Profil von Lenzcad an!   Senden Sie eine Private Message an Lenzcad  Schreiben Sie einen Gästebucheintrag für Lenzcad

Beiträge: 1539
Registriert: 21.10.2003

erstellt am: 04. Okt. 2008 06:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich


BalkenFlächetrennen.zip


Guten Morgen
leider kann ich mir manches nicht anschauen und nachverfolgen, weil ich die Programme dazu nicht habe. Aber hier hätte ich ein Beispiel zum mehrfachen Trennen durch Reihenanordnung.

Gruß Lenz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Minddiver
Mitglied



Sehen Sie sich das Profil von Minddiver an!   Senden Sie eine Private Message an Minddiver  Schreiben Sie einen Gästebucheintrag für Minddiver

Beiträge: 307
Registriert: 26.05.2008

Inventor 2020 Pro, Solidworks 2019, Fusion 360

erstellt am: 04. Okt. 2008 09:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Guten Morgen,

danke für deine schnelle Antwort, Michael.

d.h. es wird bei der besprochenen Procedure der Flächentrennung nicht ausbleiben, das ich ein Linienzug für die entsprechenden Abschnitte manuell nachträglich einbringen muss?

@Lenzcad

Deine Zip ist irgendwie nicht abrufbar.

Gruß

Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lenzcad
Ehrenmitglied
Selbständiger Handwerker


Sehen Sie sich das Profil von Lenzcad an!   Senden Sie eine Private Message an Lenzcad  Schreiben Sie einen Gästebucheintrag für Lenzcad

Beiträge: 1539
Registriert: 21.10.2003

erstellt am: 04. Okt. 2008 09:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Minddiver 10 Unities + Antwort hilfreich


BalkenFlaechetrennen.zip


Ich habe dummerweise ein "ä" im Dateinamen geschrieben.

Sorry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Minddiver
Mitglied



Sehen Sie sich das Profil von Minddiver an!   Senden Sie eine Private Message an Minddiver  Schreiben Sie einen Gästebucheintrag für Minddiver

Beiträge: 307
Registriert: 26.05.2008

Inventor 2020 Pro, Solidworks 2019, Fusion 360

erstellt am: 04. Okt. 2008 09:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Jetzt klappt es und habe gerade bei mir auf den Schirm..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
