Thema: Detaillierungsbeschriftung (1683 mal gelesen)
|
rAist Ehrenmitglied V.I.P. h.c. CAD-Dozent (Creo/Inventor)
Beiträge: 2050 Registriert: 07.08.2006 IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)
|
erstellt am: 04. Aug. 2008 15:09 <-- editieren / zitieren --> Unities abgeben:
Moin ! Kann man die Buchstaben an den Detaillierungskreisen irgendwie in Form Lage und Größe beeinflussen ? ------------------ Kein Mensch ist so beschäftigt, daß er nicht die Zeit hat, überall zu erzählen, wie beschäftigt er ist. - Robert Lembke Grüße, Marcus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tec-Solutions Mitglied selbstständiger Konstrukteur
Beiträge: 153 Registriert: 16.08.2007
|
erstellt am: 04. Aug. 2008 15:24 <-- editieren / zitieren --> Unities abgeben: Nur für rAist

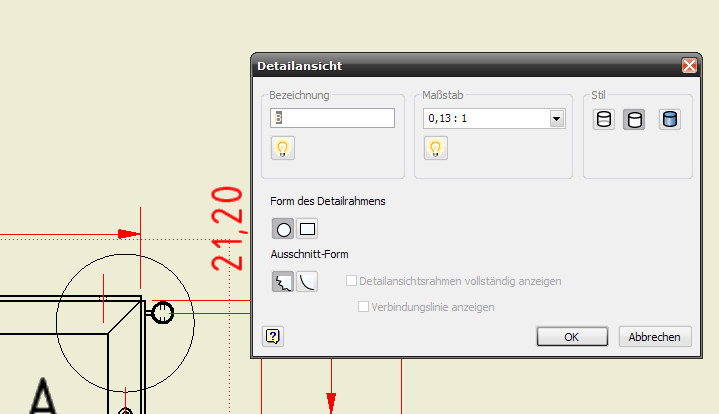

Hallo Marcus, die notwendigen Einstellungen sind doch direkt im Dialo einstellbar. Die Beschriftung kannst Du einfach mit der Maus ziehen. ------------------ Mit freundlichen Grüßen aus der Eifel Frank Amelang Technical-Solutions Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michi.h.lang Mitglied Maschinenbaustudent und Technischer Zeichner
Beiträge: 16 Registriert: 19.12.2007 Microsoft Windows XP Prof. SP2 Prozessor: Intel Core 2 Quad Q6600 (4x 2400 MHz) Arbeitspeicher: 4GB DDR2 RAM Mainboard: Asus P5N-E SLI NVIDIA nForce 650i SLI Grafikkarte: Geforce EN8600GT (256 MB)
|
erstellt am: 04. Aug. 2008 15:25 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
|
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26104 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 04. Aug. 2008 15:32 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Ja was glabust Du denn! Die Zeichnungsumgebung IV ist doch kein Malprogramm das je einen Wettbewerb um die schönste Zeichnung gewinnen würde, sondern lediglich ein Notbehelf um aus perfekten 3D-Modellen annähernd verständliche, entfernt normähnliche Blätter zu erstellen. Alles was nett wäre, aber nicht unbedingt notwendig ist wurde (bewusst?) nicht implementiert. Eine brillante Strategie, die Anzahl der Programmfehler gering zu halten! (Man merkt: Ich muss grad wiedermal Zeichnungen erstellen mit IV und da werd ich zynisch...) @Frank&Michi: Das Einzige was ich bisher mit diesem ominösen Buchstaben tun konnte ist ihn mit der Maus im Kreis herum zu zupfen, mit Klebeeffekt in den Quadranten. Im Stileditor habe ich vergeblich nach irgendwelchen separaten Einstellungen dafür gesucht. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tec-Solutions Mitglied selbstständiger Konstrukteur
Beiträge: 153 Registriert: 16.08.2007
|
erstellt am: 04. Aug. 2008 15:39 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Hallo Leo, ich hab auch nichts anderes geschrieben: Die Beschriftung kann mann mit der Maus ziehen. Die Form im Dialog ändern. ------------------ Mit freundlichen Grüßen aus der Eifel Frank Amelang Technical-Solutions Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bert007 Mitglied Maschinenbauer
Beiträge: 586 Registriert: 29.06.2004 AIS 2017 Ultimate
|
erstellt am: 04. Aug. 2008 15:55 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
|
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26104 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 04. Aug. 2008 16:15 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Wollte dich nicht angreifen, Frank! Zufällig ärgere ich mich exakt über dieses Detail: Dass man diese Detailbezeichnung nur im Kreis herumfummeln kann, und nicht "wegziehen" kann. Und dass die Einstellungen für diesen Buchstaben offensichtlich irgendwelchen anderen Formatierungen folgt (Welchen bleibt ein Geheimnis das man selber erforschen muss...) Also immerhin, es funktioniert, auf alleruntersten Niveau. Sparta lässt grüssen. @Bert: Danke für die gute Neuigkeit! ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michi.h.lang Mitglied Maschinenbaustudent und Technischer Zeichner
Beiträge: 16 Registriert: 19.12.2007 Microsoft Windows XP Prof. SP2 Prozessor: Intel Core 2 Quad Q6600 (4x 2400 MHz) Arbeitspeicher: 4GB DDR2 RAM Mainboard: Asus P5N-E SLI NVIDIA nForce 650i SLI Grafikkarte: Geforce EN8600GT (256 MB)
|
erstellt am: 04. Aug. 2008 16:23 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
@Frank&Michi: Das Einzige was ich bisher mit diesem ominösen Buchstaben tun konnte ist ihn mit der Maus im Kreis herum zu zupfen, mit Klebeeffekt in den Quadranten. Im Stileditor habe ich vergeblich nach irgendwelchen separaten Einstellungen dafür gesucht. Servus 1. Des ist mir vollkommen klar das man das nur im Kreis drehen kann. 2. Wegen des Stileditors: stimmt ich hab jetzt auch mal geschaut (tschuldigung war nur eine vermutung) Aber was gibts denn für eine Alternative es ohne Buchstaben einfügen dann einen daneben kleben ! nicht mal des funktioniert weil man den Buchstaben am Kreis nicht ausblenden kann Grüßle Michi ------------------
[Diese Nachricht wurde von Michi.h.lang am 04. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rAist Ehrenmitglied V.I.P. h.c. CAD-Dozent (Creo/Inventor)
Beiträge: 2050 Registriert: 07.08.2006 IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)
|
erstellt am: 04. Aug. 2008 16:24 <-- editieren / zitieren --> Unities abgeben:
Die wesentliche Frage war obh ich die Größe verändern kann, und das scheint wenn überhaupt nur in der Stilbibliothek zu gehen ... Ich muss Leo Recht geben, ich finde das Zeichnugnstool von der DIVA auch eher mittelalterlich ... und das von einer Firma die das beste 2D CAD Programm aller Zeiten entwickelt hat -.- ------------------ Kein Mensch ist so beschäftigt, daß er nicht die Zeit hat, überall zu erzählen, wie beschäftigt er ist. - Robert Lembke Grüße, Marcus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Der Zeichner Mitglied Projektleiter / Konstrukteur / Technischer Zeichner / Betriebsschlosser
Beiträge: 433 Registriert: 01.02.2008 MAXDATA Fusion; Intel(R)Core(TM)2 Quad Q6600 CPU @ 2,4 GHz; Arbeitsspeicher 4GB; ATI FireGL ; 300 GB; Win XP Prof.; Inventor 11 Space Navigator
|
erstellt am: 04. Aug. 2008 16:31 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Moin, Moin, Blende doch einfach die unpassende Beschriftung aus und setze ein Textfeld nach lust und Laune. Na Ja - ist aber total gefuscht und gefährlich. Wenn du etwas änderst bekommt das Textfeld davon natürlich nichts mit. Also ich laß es wie es ist und zur NOT setze ich schon mal ein Führungslinientext an den Kreis damit man den Buchstaben auch finden kann. ------------------ Grüße Fritz Wissen ist Macht - Weist du nix - macht auch nix!
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 04. Aug. 2008 18:28 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Es gab Zeiten, in den Anfängen der Diva, da konnte man den Buchstaben des Details nach Belieben übers Blatt verlegen. Nach zahlreichen Schreien, daß das brandgefährlich und gegen jede Norm sei, wurde das irgendwann gegen Ende der einstelligen Versionen auf den heutigen Stand geändert ... ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26104 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 05. Aug. 2008 05:54 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Hallo Tom, Wenn's so ist wie's Bert oben beschrieben hat, dass man bei der 13er den Detailansichtsbuchstaben vom Kreis wegziehen kann und dabei automatisch eine Führungslinie entsteht, ist's ja gut. Lästig nur (eigentlich eher eine Ungehörigkeit ersten Ranges) dass es 13 Releases lang dauert bis es endlich gut ist. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 05. Aug. 2008 10:37 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Zur Formatierung des Buchstabens an der Detailansicht noch etwas Info: - Sowohl in IV11 als auch in IV2009 ist es im Stileditor der Objekttyp "Beschriftung für Detailansicht".
- In IV11 kann man direkt einen beliebigen Textstil vergeben.
- In IV2009 ist diesem Objekttyp der Objektstil "Ansichtsanmerkung" zugewiesen, der dann für Schnitt-, Hilfs- und Detailansichten separat (und mit ein paar Optionen mehr als in IV11) konfiguriert werden kann.
Wie es bei IV2008 auschaut kann ich nicht beschreiben, den habe ich gerade nicht zur Hand.
------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26104 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 05. Aug. 2008 11:04 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Ich hab' nochmals nachgeschaut, im Stil- und Normeneditor des 2008er. Nicht nur hab' ich nix Einschlägiges gefunden, sondern habe mir ein Magengeschwür geholt ob dieses "Wunderwerkes" an Dialog. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Alexander_M Mitglied Maschinenbautechniker
Beiträge: 926 Registriert: 09.03.2006 IV 2010 SP3 64-bit Acad 2007 32-bit Win 7 Ultimate 64 bit NVIDA Quatro FX 4800 1,5GB Xeon E540 2,5 GHz 24GB RAM<P>SIEMENS optiPoint500 economy
|
erstellt am: 05. Aug. 2008 11:20 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Dieser Text liegt auf einem Textlayer (Textstil). Wenn man ihn anklickt sieht man oben im Zeichnungsnorm-Leiste den Layer. Man lege einen neuen (oder nehme einen vorhandenen) Layer an der die Textinformationen erhält die man haben möchte und tauscht ihn aus. Fertig ------------------ Gruß Alexander [Diese Nachricht wurde von Alexander_M am 05. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Peter Tropf Mitglied Konstrukteur
Beiträge: 246 Registriert: 28.06.2003 Windows 10, Inventor 2016
|
erstellt am: 06. Aug. 2008 13:20 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Zitat: Original erstellt von Michi.h.lang: @Frank&Michi: Aber was gibts denn für eine Alternative es ohne Buchstaben einfügen dann einen daneben kleben ! nicht mal des funktioniert weil man den Buchstaben am Kreis nicht ausblenden kann
Hallo Kollegen, noch ein Tipp: Man kann den Text (leider inkl. dem Kreis) schon ausblenden: Bei der Detailansicht den Schalter Anzeigeoptionen / "Definition in Erstansicht" ausschalten. Das geht auch bei allen anderen Ansichten, die einen Bezug haben. Den Kreis kann man dann in einer untergeordneten Skizze neu zeichnen (die Bezugsansicht markieren und dann den Schalter "Skizze" benutzen).
------------------ Gruß Peter (Fachbuchautor und Trainer für Inventor und AutoCAD) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dtp Mitglied GTA
Beiträge: 21 Registriert: 06.08.2008 Xeon 3.06 Ghz, 4 GB RAM, NVIDIA Quadro FX 1000 Inv 11 SP4; Inv 2009 SP2 Win XP SP3
|
erstellt am: 06. Aug. 2008 15:35 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Zitat: Original erstellt von Leo Laimer: ... Wenn's so ist wie's Bert oben beschrieben hat, dass man bei der 13er den Detailansichtsbuchstaben vom Kreis wegziehen kann und dabei automatisch eine Führungslinie entsteht, ist's ja gut...
Hallo erstmal an Alle! Bert hat schon recht, im 2009 kann man den Buchstaben mit einer Führungslinie versehen, mit Rechtsklick => Text problemlos ändern (Schriftart, Grösse, Farbe) und auch entfernen... lg Jan
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Aesop Ehrenmitglied CAD-Trainer & Supporter
Beiträge: 1540 Registriert: 03.05.2006 AI 7-2010 Vault Manufacturing ;( DualCore 1.8GHz 4GB RAM
|
erstellt am: 06. Aug. 2008 15:44 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
|
medea Mitglied Inselbewohner
Beiträge: 92 Registriert: 16.09.2003
|
erstellt am: 07. Aug. 2008 01:41 <-- editieren / zitieren --> Unities abgeben: Nur für rAist
Zitat: Original erstellt von Michi.h.lang: Aber was gibts denn für eine Alternative es ohne Buchstaben einfügen dann einen daneben kleben ! nicht mal des funktioniert weil man den Buchstaben am Kreis nicht ausblenden kannGrüßle Michi

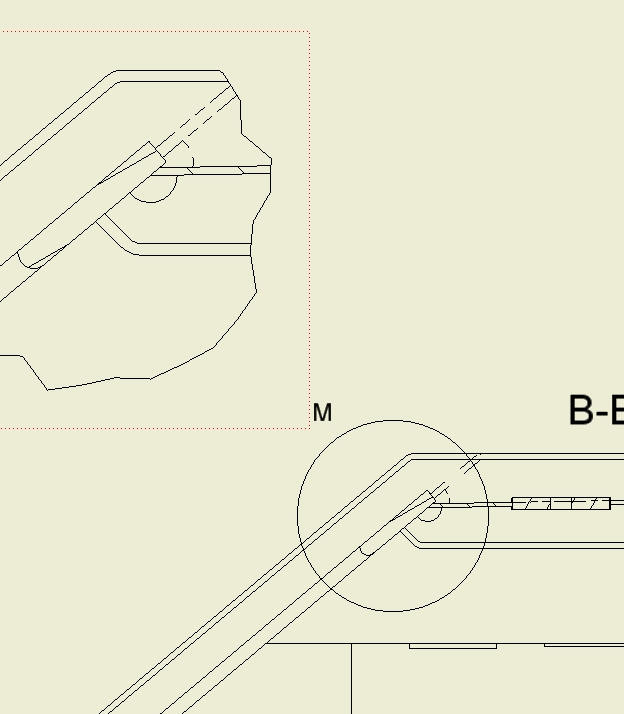

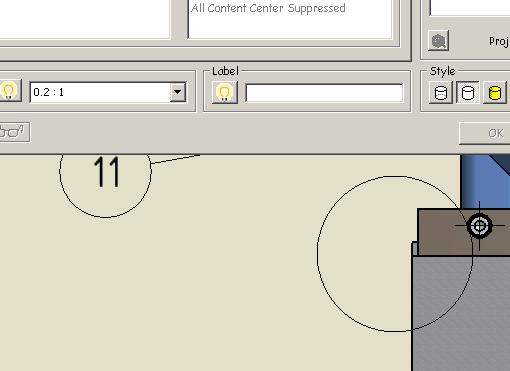

Buchstaben kannst Du 'abschalten' indem Du in 'edit view' den Buchstaben mit einer Leerstelle ueberschreibst. Birgit Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
