Thema: Partielle Bogenbemaßung (1576 mal gelesen)
|
dinochat1968 Mitglied Konstrukteur
Beiträge: 125 Registriert: 08.03.2006 IV 2009 / ACAD 2009 + VIZ 2005 Spirit14.2
|
erstellt am: 23. Jun. 2008 19:28 <-- editieren / zitieren --> Unities abgeben:
Hallo Zusammen, ich versuche gerade vergebens eine partielle Bogenbemaßung zu erstellen wie man sie von AutoCad auch her kennt. Wie ich an die Bogenbemaßund selber komme weiß ich aber in Inventor kann man nun hier nicht Teilweise bzw. Partiell eingeben wie bei ACad. Ich möchte es vermeiden meine IDW als Inventor DWG zu speichern und in ACad die Bemaßung zu erstelen da diese dann in Inventor bei Revisionen sich nicht mit ändert! Hat hierzu jemand von Euch für mich einen Tipp? Danke im Voraus! ------------------ Gruß, Guido Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 23. Jun. 2008 21:28 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968
Zitat: Original erstellt von dinochat1968: Hallo Zusammen,ich versuche gerade vergebens eine partielle Bogenbemaßung zu erstellen wie man sie von AutoCad auch her kennt. ................ Danke im Voraus!
habe viele Jahre mit AutoCAD gearbeitet, aber eine partielle Bogenbemassung ist mir (unter dieser Bezeichnung) nicht untergekommen. Wie wäre es denn mit einem Bild? [Diese Nachricht wurde von HBo am 23. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Big-Biker Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinen
Beiträge: 2588 Registriert: 14.10.2004 INV Prof. 2018 Fujitsu Celsius, 32 Gb Ram AMD Fire Pro W5100 SpaceNavigator, HP ZBook G3
|
erstellt am: 24. Jun. 2008 07:38 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968
Wenn die Bogenlänge gemeint ist, diese findet man nach Klick auf den Bogen (allgemeine Bemaßung) im Kontextmenü der RMT unter "Bemaßungstyp". BB ------------------ Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dinochat1968 Mitglied Konstrukteur
Beiträge: 125 Registriert: 08.03.2006 IV 2009 / ACAD 2009 + VIZ 2005 Spirit14.2
|
erstellt am: 24. Jun. 2008 19:01 <-- editieren / zitieren --> Unities abgeben:
Hi, wenn du eine Bogenbemaßung unter Autocad machst und bevor du diese absetzt kannst du partiell oder auch manchmal Teilweise eingeben. dann kannst du eine Bogenbemaßung machen mit Zwischenpunkten die auf deiner gesamten Länge liegt. So kann man auch eine Bezugskantenbemaßung mit Bogenbemaßung machen. Also wie gesagt mit einem Rechtsklick und dann Bogenbemaßung in Inventor auswählen zum erstellen von einfachen Bogenbemaßungen ist mir auch klar!
------------------ Gruß, Guido Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 24. Jun. 2008 19:30 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968
Hallo, ich habe mal im Hoischen 31. Auflage nachgeschaut und da gibt es nur die den Hinweis mit den Maßhilfslinien. Damit man sieht worauf die das Bogenmaß bezieht. Kannst du bitte mal ein Bild erstellen und es posten. Damit wir es verstehen. Herzlichen Dank Sascha Fleischer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 24. Jun. 2008 20:26 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968
Zitat: Original erstellt von dinochat1968: Hi, wenn du eine Bogenbemaßung unter Autocad machst und bevor du diese absetzt kannst du partiell oder auch manchmal Teilweise eingeben. dann kannst du eine Bogenbemaßung machen mit Zwischenpunkten die auf deiner gesamten Länge liegt. So kann man auch eine Bezugskantenbemaßung mit Bogenbemaßung machen.Also wie gesagt mit einem Rechtsklick und dann Bogenbemaßung in Inventor auswählen zum erstellen von einfachen Bogenbemaßungen ist mir auch klar! :D
warum hat man nach solchen Antworten immer das Gefühl, dass am anderen Ende eine Entschuldigung für einen verunglückten Hilfeversuch erwartet wird. Dir scheint auch nicht klar zu sein, wieviele Versionen von AutoCAD incl. verwendeter Tools in Gebrauch sind. Mein AutoCAD 2002MPP kennt die gefragte Art von "partieller Bogenbemassung" jedenfalls nicht. moin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dinochat1968 Mitglied Konstrukteur
Beiträge: 125 Registriert: 08.03.2006 IV 2009 / ACAD 2009 + VIZ 2005 Spirit14.2
|
erstellt am: 24. Jun. 2008 21:29 <-- editieren / zitieren --> Unities abgeben:
Hi HBo, ich habe doch nur beschrieben wie man in ACad die bezeichnete Bemaßung erstellen kann die zur meine Systeminfo passt, denn eingehend hatte ich bereits erwähnt das ich weiß wie man eine einfache Bogenbemaßung mit Inventor erstellt. Ich möchte einfach nur eine Bezugskantenbemaßung mit Bogenmaßen erstellen um zum Beispiel Bohrungen auf der Außenfläche zu bemaßen. Mein Bogen aus der Ansicht geht weiter als die Bohrung und deshalb erhalte ich keine Bogenbemaßung mit dem Zwischenpunkt.
------------------ Gruß, Guido Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 24. Jun. 2008 22:03 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968
Hallo Guido, Dritter Versuch. Kannst du bitte ein erklärendes Bild reinstellen, damit ich mir ein Bild machen kann. Danke. Ich habe mir mal die DIN 406 angeschaut und ein Beispiel gibt es da, das deiner Beschreibung ähnlich ist, aber nur fast. Ganz nebenbei, ich habe wenig bis keine Ahnung von AutoCad (da wir es nur nutzen um Maße rauszuholen), wenn du mir sagst wie es im LogoCad gemacht wurde, weiss ich sofort Bescheid. herzlich Sascha Fleischer [Diese Nachricht wurde von freierfall am 24. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dinochat1968 Mitglied Konstrukteur
Beiträge: 125 Registriert: 08.03.2006 IV 2009 / ACAD 2009 + VIZ 2005 Spirit14.2
|
erstellt am: 24. Jun. 2008 22:36 <-- editieren / zitieren --> Unities abgeben:

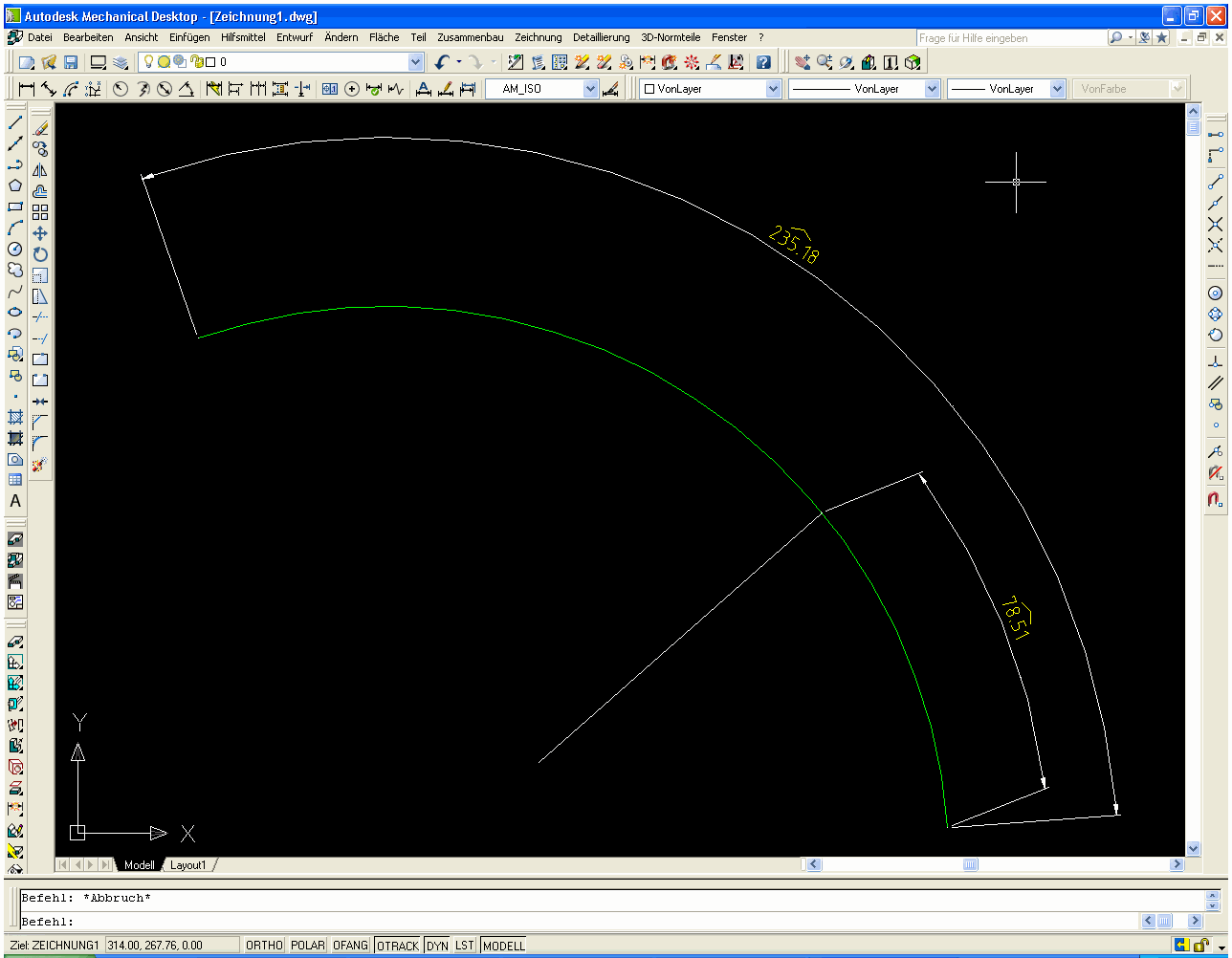

Hallo Sascha leider kenne ich LogoCad nich aber ich habe mal ein Beispiel aus AutoCad beigefügt. Der grüne Bogen läuft durch und an der Geraden habe ich einen Schnittpunkt mit dem Bogen den ich für die partitelle Bogenbemaßung nutzen kann. So kann man eine Bezugskantenbemaßung mit Bogenbemaßungen in AutoCAD erstellen aber wie geht das mit Inventor. Ich möchte auch vermeiden eine Skizze in der IDW zu erstellen und den Bogen dort abzuleiten, weil ich Vorlagen gerade mit dem Gestellgenerator erstelle, damit ich nur noch die Steuerskizze für den Generator anfassen muss. Diese Vorlagen werden also täglich mehrfach für jeden speziellen Anwendungsfall angepasst. ------------------ Gruß, Guido Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 25. Jun. 2008 07:14 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968
Zitat: Original erstellt von dinochat1968: Hi HBo,ich habe doch nur beschrieben wie man in ACad die bezeichnete Bemaßung erstellen kann die zur meine Systeminfo passt,
OK, aber hier sind auch inzwischen 3 Leute, die Dir deutlich machen, dass sie das nicht nachvollziehen können, weil sie diese Art der Bemassung nicht kennen! Das gibt es nicht in jedem AutoCAD. Du wirst, vielleicht ohne es zu wissen, ein AutoCAD mit speziellen, auf Fachgebiete abgestimmte Tools benutzen. Zitat:
denn eingehend hatte ich bereits erwähnt das ich weiß wie man eine einfache Bogenbemaßung mit Inventor erstellt.
Ich möchte einfach nur eine Bezugskantenbemaßung mit Bogenmaßen erstellen um zum Beispiel Bohrungen auf der Außenfläche zu bemaßen. Mein Bogen aus der Ansicht geht weiter als die Bohrung und deshalb erhalte ich keine Bogenbemaßung mit dem Zwischenpunkt.
das ist endlich mal ne Info, mit der man was anfangen kann. Du willst also eigentlich nicht Bogenstücke bemaßen, sondern die Abstände von Bohrungen (oder was anderes?), aber die über den Bogen gemessen? [Diese Nachricht wurde von HBo am 25. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Big-Biker Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinen
Beiträge: 2588 Registriert: 14.10.2004 INV Prof. 2018 Fujitsu Celsius, 32 Gb Ram AMD Fire Pro W5100 SpaceNavigator, HP ZBook G3
|
erstellt am: 25. Jun. 2008 08:23 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968

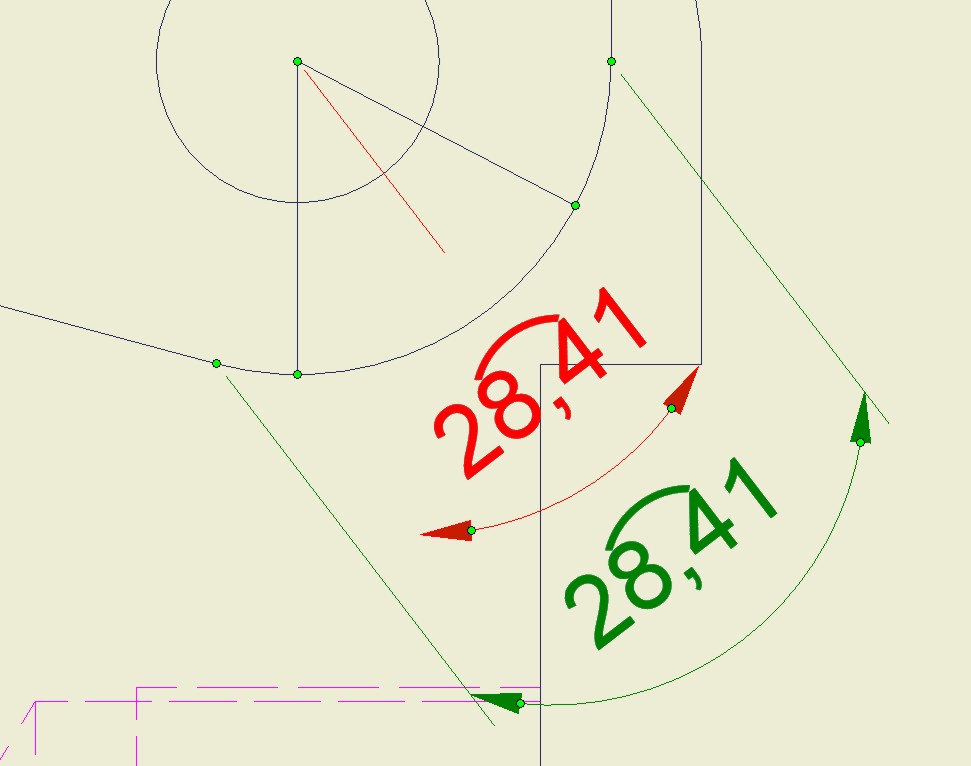

Ich habe auch einige Jahre mit AutoCad Genius 14, AutoCad LT 98 usw. gearbeitet. Mittlerweile gehe ich davon aus, dass ich nur etwas 10-15% der Möglichkeiten im AutoCad kenne. Diese partielle Bemaßung sollte aber zumindest in den Vollversionen enthalten sein. (siehe Bild). Für das Problem kenne ich auch keine Lösung. Eventuell tricksen und den Bogen am Umfang entsprechend teilen. (Pfusch) Selbst wenn ich das Maß an die entsprechende Stelle ziehe, ist das Ergebnis nicht zufriedenstellend, da sich das Maß nicht mit ändert (siehe 2. Bild) BB ------------------ Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 25. Jun. 2008 10:18 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968
Guten Morgen, danke für das Bild. Die einzige Möglichkeit sehe ich über eine Ansichtsbezogene Skizze und da wird ein Bogensegment erstellt der deiner Wunschlänge entspricht. Umständlich könnte aber gehen. Wird auch bei Änderungen mitgezogen. herzliche Grüsse Sascha Fleischer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dinochat1968 Mitglied Konstrukteur
Beiträge: 125 Registriert: 08.03.2006 IV 2009 / ACAD 2009 + VIZ 2005 Spirit14.2
|
erstellt am: 25. Jun. 2008 18:10 <-- editieren / zitieren --> Unities abgeben:
Hallo Sascha, die Idee mit den Bögen auf einer Skizze in der IDW kam mir inzwischen auch, nur stellt sich bei mir das Problem das ich mehrere Zwischenpunkte habe und dann würden sich die einzelnen Bögen überlagern. ------------------ Gruß, Guido Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner Moderator Rentner
Beiträge: 13003 Registriert: 29.08.2003 Toshiba Encore mit MS Office Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben. (Michael Anton)
|
erstellt am: 25. Jun. 2008 18:19 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968
Zitat: Original erstellt von dinochat1968: ... und dann würden sich die einzelnen Bögen überlagern.
Das kann man ja vermeiden, indem man die Bögen zwar konzentrisch erstellt, aber mit leicht unterschiedlichen Radien versieht. Nach dem Anbringen der Bemaßung schaltet man die Sichtbarkeit der Bögen aus, indem man die Skizze editiert und die Bögen in Skizziergeometrie wandelt. Die Beamßung sollte dennoch dazu assoziativ bleiben. Ist kein schöne schöne Lösung ... aber dafür eine seltene. ------------------ Michael Puschner Autodesk Inventor Certified Expert Scholle und Partner GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 25. Jun. 2008 18:27 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968
Zitat: Original erstellt von Big-Biker: Ich habe auch einige Jahre mit AutoCad Genius 14, AutoCad LT 98 usw. gearbeitet. Mittlerweile gehe ich davon aus, dass ich nur etwas 10-15% der Möglichkeiten im AutoCad kenne. Diese partielle Bemaßung sollte aber zumindest in den Vollversionen enthalten sein. (siehe Bild). BB
nur zur Info: http://www.cadmaro.de/tipps-und-tricks/tipps/bemassung/bogenlaengenbemassung.html Zitat: "Das Bemaßen von Bogenlängen war bis AutoCAD 2005 nur mit Textüberschreibungen (nicht assoziativ), AutoLISP-Tools (nicht assoziativ) und VisualLISP-Tools (nur mit Reaktoren assoziativ) möglich, eine eingebaute Bogenlängenbemaßung gibt es erst seit Version 2006. In AutoCAD 2005 kann man allerdings andere eingebaute Funktionalitäten nutzen, um eine assoziative Bogenlängenbemaßung zu erzeugen: Die in dieser Version neu eingeführten SCHRIFTFELDER. Im SCHRIFTFELD-Dialog OBJEKT wählen, den zu bemaßenden Bogen wählen, BOGENLÄNGE aus den angebotenen Eigenschaften wählen, den automatisch erzeugten Schriftfeldausdruck per Rechtsklick in die Zwischenablage kopieren und den Dialog abbrechen. Als nächstes eine Winkelbemaßung erstellen und den Maßtext mit dem Schriftfeldausdruck aus der Zwischenablage überschreiben. Dadurch wird die Bogenlänge angezeigt. Sie aktualisiert sich bei jeder Regenerierung." Also selbst in der Version 2005 nix gscheits. Welches AutoCAD mit welchem Aufsatz wurde für den Screenshot benutzt? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier Ehrenmitglied V.I.P. h.c. Maschinenbau Ingenieur
Beiträge: 3682 Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform ** CSWP 04/2011 ** ** CSWE 08/2011 **
|
erstellt am: 25. Jun. 2008 18:49 <-- editieren / zitieren --> Unities abgeben: Nur für dinochat1968
|
