Thema: Stanzwerkzeug für Sicke erstellen oder ganz anders? (586 mal gelesen)
|
Magnetus Mitglied Physik-Ingenieur
Beiträge: 3 Registriert: 20.08.2007 Inventor Professional 11 (auf verschiedener Hardware)
|
erstellt am: 20. Aug. 2007 17:57 <-- editieren / zitieren --> Unities abgeben:
Hallo Kollegen, ich moechte in ein Blech eine Sicke "stanzen". Vergleichbar zu denen auf dem Bild, die ich mit den mitgelieferten Werkzeugen ../Punches/*Emboss.ide gemacht habe. Wie erstelle ich mir ein solches Werkzeug? Ein Werkzeug zum Loch ausstanzen per IFeature extrahieren habe ich schon hinbekommen. Aber ich will ja kein Loch sondern nur eine "Delle", jedoch in meinem Fall eine kugelrunde. Also z.B. ../Geometric Shapes/Sphere.ide haette ich gedacht. Aber damit will er nicht "stanzen". Kann man in Inventor ueberhaupt Sicken machen, die keinen flachen Boden haben? Vielen Dank und einen schoenen Abend, Jochen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner Moderator Rentner
Beiträge: 13003 Registriert: 29.08.2003 Toshiba Encore mit MS Office Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben. (Michael Anton)
|
erstellt am: 20. Aug. 2007 20:10 <-- editieren / zitieren --> Unities abgeben: Nur für Magnetus
Zitat: Original erstellt von Magnetus: ... Kann man in Inventor ueberhaupt Sicken machen, die keinen flachen Boden haben? ...
Willkommen bei CAD.DE und AUGCE! Vier wichtige Links für den problemlosen Einstieg: Richtig Fragen - Nettiquette - Suchfunktion - System-Info Ja, man kann. Die Geometrie bei Stanzwerkzeugen kann belieber Form sein. Stanzwerkzeuge unterscheiden sich von "normalen" iFeatures ja nur durch die Art der Einfügung, für die ein Bezugspunkt benötigt wird. Aus der Hilfe von IV: Das zur Verwendung mit dem Stanzwerkzeug konstruierte IFeature muss ein 3D-Volumenkörper sein, der auf einer Skizze mit einem einzelnen Bohrungsmittelpunkt basiert.
Wenn das Erstellen eines Stanzwerkzeug-iFeatures für ein rundes Loch schon funktioniert hat, braucht man es ja "nur noch" durch eine Rotation zu ergänzen, die das Loch wieder schließt. ... und bitte die IV-Version in die System-Info eintragen, damit man gezielter helfen kann. ------------------ Michael Puschner Autodesk Inventor Certified Expert Scholle und Partner GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 20. Aug. 2007 20:53 <-- editieren / zitieren --> Unities abgeben: Nur für Magnetus
Guten Abend, auch von mir ein herzlich Willkommen. Ich habe mit der Suchfunktion folgende schöne Erklärung gefunden. Damit habe ich beigefügte Stanzwerkzeuge erstellt. Test_21.ide hat keine Rundung innen und ist abwickelbar und Test_23.ide sieht schöner aus, ist aber nicht abwickelbar. Warum, dass weiss ich nicht. Also es geht. Das hat mich jetzt ein bisschen Zeit gekostet und es ist nicht so einfach durch die Hilfe zu verstehen. Wichtig dabei ist wirklich keinen Ursprung oder anderes projizieren. Wie es zu sehen ist, ist es kein Super-ich-kann-alles-Stanzwerkzeug. Deine genauen Anforderungen kannst du mit Hilfe der obigen Beschreibung selber aufbauen. Aus dem Dokument kann man auch ersehen das IV>5.3 erforderlich ist. herzliche Grüsse Sascha Fleischer [Diese Nachricht wurde von freierfall am 20. Aug. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Magnetus Mitglied Physik-Ingenieur
Beiträge: 3 Registriert: 20.08.2007 Inventor Professional 11 (auf verschiedener Hardware)
|
erstellt am: 21. Aug. 2007 12:47 <-- editieren / zitieren --> Unities abgeben:

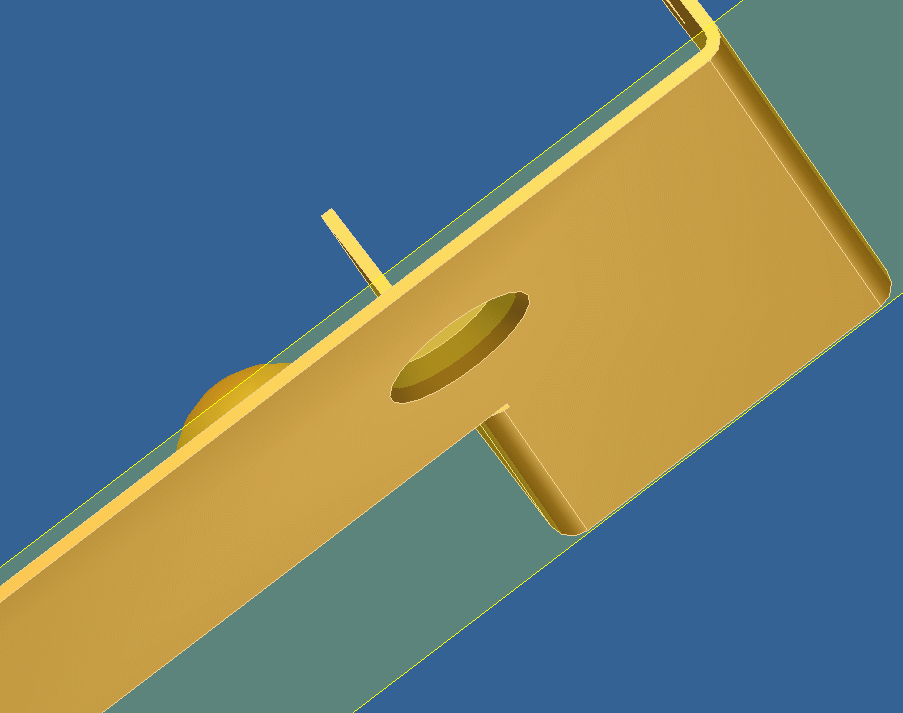

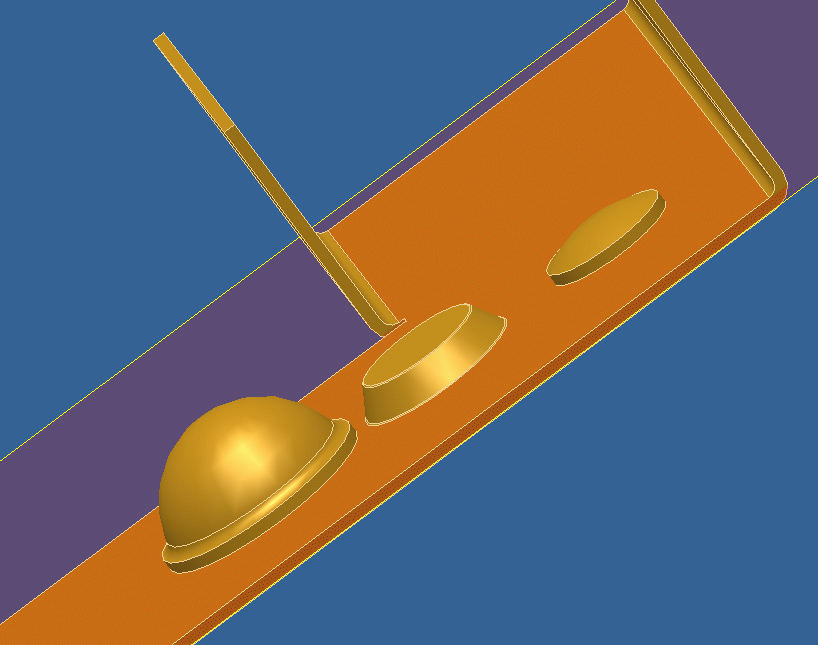

Na besten Dank schon mal! Mir fehlte vor allem noch die Erkenntnis, dass man in Blechkonstruktionen durchaus auch Volumenkoerperelemente verwenden kann. Ich hab mal Saschas Teststanze probiert und bin selber durch die von ihm verlinkte Anleitung gegangen. Das ging recht gut. Ohne die ganzen Hinweise was man wo referenzieren oder insbesondere was man nicht referenzieren sollte, waere es wohl schwer geworden. Allerdings verhalten sich unsere Stanzwerkzeuge noch nicht so perfekt wie die mitgelieferten. Auf den Bildern vlnr: test_21.ide (von Sascha), Round Emboss.ide (Autodesk) und KugelJH.ide (von mir). Wenn ich den Bezugspunkt auf die Ausgangseite des Bleches setze, gibt es Fehlermeldungen, der Rand der Sicken steht heraus und sie sind nicht hohl. Setze ich den Bezugspunkt auf die Gegenseite, klappt alles. Nur aendert sich bei unseren Sicken die Richtung nicht. Da ist wohl immernoch irgendwas anders referenziert als im Original. Nun gut, da bastel ich spaeter nochmal. Aber vielleicht kriegt ihr ja auch noch was raus. Einen produktiven Nachmittag, Jochen [Diese Nachricht wurde von Magnetus am 21. Aug. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Magnetus Mitglied Physik-Ingenieur
Beiträge: 3 Registriert: 20.08.2007 Inventor Professional 11 (auf verschiedener Hardware)
|
erstellt am: 21. Aug. 2007 12:50 <-- editieren / zitieren --> Unities abgeben:
|
Jean Jaques Gelee Mitglied Maschinenbautechniker
Beiträge: 312 Registriert: 29.11.2006 Intel Dual Core 2,6GHz WIN7 Prof 64Bit, 6GB RAM IV 2011 Prof SP1 NVidia Quadro FX1800, SpaceNavigator
|
erstellt am: 21. Aug. 2007 13:12 <-- editieren / zitieren --> Unities abgeben: Nur für Magnetus
Hallo Jochen, ich hatte auch mal ein Problem mit Sicken. Unter der Suche im Forum bin ich auch fündig geworden. Das ging folgendermassen. "Volles" Teil modellieren, Sicken ausschneiden und dann Wandstärke. (s. Beispiel) Das wird vielleicht nicht die Lösung für Dich sein, aber ein Denkanstoss ist es allemal. Ich hoffe, das hilft Dir ein wenig. Grüsse aus dem Norden. Udo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 21. Aug. 2007 19:17 <-- editieren / zitieren --> Unities abgeben: Nur für Magnetus
Hallo zusammen, ich habe mir noch mal ein Blech erstellt. Anschliessend eine Fläche angewählt und dort zwei Mittelpunkte platziert. Nun habe ich den Befehl Stanzenwerkzeug aufgerufen und meine erzeugten Werkzeuge platziert. Siehe Bild es stimmt. Es kann eine Diskrepanz geben, zwischen meinem Arbeitstil und dem Erstellen des IFeatures. Ich arbeite mit Ursprungsebene oder davon abgeleiteten aber bei diesem Stanzwerkzeug musste ich ein bisschen umdenken und mit Körperflächen arbeiten. Vielleicht ist mir da ein Fehler unterlaufen. Also denn noch funktioniert mein Stanzwerkzeug bei mir gut. Meine Gedanke ist, dass die Flächennormalen der Ebene(mit Mittelpunkt) und die des IFeatures "Anfangsebene" unterschiedlich sind. Dies ist nur eine Vermutung. Herzliche Grüsse Sascha Fleischer [Diese Nachricht wurde von freierfall am 21. Aug. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
