Thema: Bemaßung am Quadrantenpunkt (1135 mal gelesen)
|
rabokon Mitglied Konstrukteur
Beiträge: 202 Registriert: 12.07.2005
|
erstellt am: 23. Nov. 2006 09:36 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen Community, ich möchte in einer idw eine Bemaßung an Quadrantenpunkten eines Kreises (aus ACAD bekannt) vornehmen. Mal wird der erste Punkt gefunden (dann auch der zweite), oft aber auch nicht. In älteren Beiträgen habe ich gelesen, dass ein Umweg über eine Skizze gegangen werden kann. Das möchte ich aber vermeiden. Ich möchte auch nicht im Modell extra Punkte erstellen. Wie kann ich mein Zeil erreichen? rabokon Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26104 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 23. Nov. 2006 09:39 <-- editieren / zitieren --> Unities abgeben: Nur für rabokon
Mein Innerstes sträubt sich dagegen das zu schreiben, aber es scheint die offizielle Vorgangsweise zu sein: Setz das Mass hin so gut es gelingt, und nimm es dann an den Hilfslinienenden mit der Maus und setz es dort hin wo es Deinen Wünschen entsprechend sein soll. (Brrr, jetzt wasch' ich mir die Hände...) ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rabokon Mitglied Konstrukteur
Beiträge: 202 Registriert: 12.07.2005
|
erstellt am: 23. Nov. 2006 09:50 <-- editieren / zitieren --> Unities abgeben:
|
rabokon Mitglied Konstrukteur
Beiträge: 202 Registriert: 12.07.2005 Win Vista 64bit Business, Inventor 2010, Intel Xenon, 2x2,5 GHz, NVIDIA Quadro FX3800, 8GB RAM
|
erstellt am: 23. Nov. 2006 09:56 <-- editieren / zitieren --> Unities abgeben:
Ich habe noch eine andere Möglichkeut erfahren: Meist lässt man zuerst immer automatisch die Mittellinien generieren. Das sollte man vermeiden. Dann werden zum Bemaßen des Kreises auch die Quadrantenpunkte gefunden - zumindest bei den ersten Tests. rabokon Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26104 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 23. Nov. 2006 10:05 <-- editieren / zitieren --> Unities abgeben: Nur für rabokon
|
invhp Ehrenmitglied V.I.P. h.c. MB Techniker, AE, WKZmacher
Beiträge: 5552 Registriert: 16.05.2002 (fast) alles, was Autodesk im Mechanikbereich anbietet ;)
|
erstellt am: 23. Nov. 2006 10:09 <-- editieren / zitieren --> Unities abgeben: Nur für rabokon
|
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26104 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 23. Nov. 2006 10:17 <-- editieren / zitieren --> Unities abgeben: Nur für rabokon
Hallo Jürgen, Das ist ja das Problem an dem Problem: Oft funktionierts ja auch ganz einfach, vor Allem bei ganz einfachen BT mit klaren geometrischen Verhältnissen. Rabokon's Frage bezog sich auf die Fälle, wo's nicht oder nur fummelig funktioniert. Wobei man den genauen Grund für das Problem oft nicht nachvollziehen kann. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
invhp Ehrenmitglied V.I.P. h.c. MB Techniker, AE, WKZmacher
Beiträge: 5552 Registriert: 16.05.2002 (fast) alles, was Autodesk im Mechanikbereich anbietet ;)
|
erstellt am: 23. Nov. 2006 10:21 <-- editieren / zitieren --> Unities abgeben: Nur für rabokon
Zitat: Original erstellt von rabokon: Meist lässt man zuerst immer automatisch die Mittellinien generieren.Das sollte man vermeiden. Dann werden zum Bemaßen des Kreises auch die Quadrantenpunkte gefunden - zumindest bei den ersten Tests.
Hi Leo, So wie ich das lese liegt das Problem bei den Mittelachse die da sind. Und da hilft es, ganz einfach, den Layer auf dem die liegen auszublenden...
------------------ Grüsse Jürgen www.inventor-faq.de www.dressler-ds.de Autodesk Inventor Certified Expert Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rabokon Mitglied Konstrukteur
Beiträge: 202 Registriert: 12.07.2005
|
erstellt am: 23. Nov. 2006 10:23 <-- editieren / zitieren --> Unities abgeben:
|
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26104 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 23. Nov. 2006 10:37 <-- editieren / zitieren --> Unities abgeben: Nur für rabokon

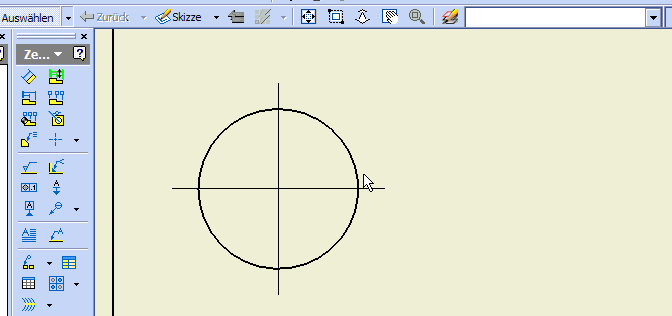

Ja, das ist schon richtig, Jürgen. Habe allerdings Deine Animation so verstanden, dass Du zeigen wolltest dass es mit und ohne Mitellinien funktioniert. In meinen IDW's funktionierts meist gut, manchmal schlecht, manchmal garnicht. Nunja, und dann kannst halt herumraten was am ehesten helfen könnte: Mittellinien ausschalten (und sich für's nächste mal vornehmen diese erst zum Schluss anzubringen - doch halt, auch wieder schlecht, weil dann -zig Masse herumgeschoben werden müssen, weil sie von Mittellinien geschnitten werden). Oder eben das mit dem Herumzupfen (brrrr...). Oder, als Letzte Hilfe, eine Skizze auf die Ansicht legen. Und bei Allem immer auch bedenken, dass das Ganze von der Tagesverfassung von Windows+IV abhängen kann, und auch von der Grafikkarte. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rabokon Mitglied Konstrukteur
Beiträge: 202 Registriert: 12.07.2005
|
erstellt am: 23. Nov. 2006 10:53 <-- editieren / zitieren --> Unities abgeben:
Ich glaube, der letzt Satz von Leo trifft wohl den Nagel auf den Kopf. Irgendwie schafft man es eben, mal eher und mal später (schon wieder "mal, mal, ..."). Vielen Dank an alle Beteiligten. rabokon Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
invhp Ehrenmitglied V.I.P. h.c. MB Techniker, AE, WKZmacher
Beiträge: 5552 Registriert: 16.05.2002 (fast) alles, was Autodesk im Mechanikbereich anbietet ;)
|
erstellt am: 23. Nov. 2006 13:19 <-- editieren / zitieren --> Unities abgeben: Nur für rabokon
|
rabokon Mitglied Konstrukteur
Beiträge: 202 Registriert: 12.07.2005
|
erstellt am: 23. Nov. 2006 15:21 <-- editieren / zitieren --> Unities abgeben:
Hallo Jürgen, ja, das klappt. Gute Idee. Man muss nur vorher die jeweilige Ansicht aktivieren. Das hatte ich bei den Versuchen vorhin nicht beachtet. Jetzt funktioniert das aber reibungslos. rabokon Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rabokon Mitglied Konstrukteur
Beiträge: 202 Registriert: 12.07.2005 Win Vista 64bit Business, Inventor 2010, Intel Xenon, 2x2,5 GHz, NVIDIA Quadro FX3800, 8GB RAM
|
erstellt am: 23. Nov. 2006 16:24 <-- editieren / zitieren --> Unities abgeben:
Ich habe das noch nochmals durchgespielt: Die Mittelachsen aller Ansichten liegen auf dem gleichen Layer. Vielleicht kam ich da vorhin auf den falschen Trichter. Es genügt, wenn man einmal den Layer ausschaltet. Die Achsen aller Ansichten sind danach ausgeblendet. Und dann funktioniert auch das Finden der Quadrantenpunkte. rabokon Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier Ehrenmitglied V.I.P. h.c. Maschinenbau Ingenieur
Beiträge: 3682 Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform ** CSWP 04/2011 ** ** CSWE 08/2011 **
|
erstellt am: 23. Nov. 2006 17:36 <-- editieren / zitieren --> Unities abgeben: Nur für rabokon
Hi, das klappt super mit dem Ausschalten des Layers. Sogar wenn ich an den Gewindespurlinien bemaßen will, was IMHO noch mehr Probleme machte als bei einfachen Bohrungen, werden bei ausgeschaltetem Layer die nötigen Punkte auf Anhieb gefunden. Besten Dank, super Tip. Gruß, Torsten Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
