Thema: Problem mit Schnittansicht (1002 mal gelesen)
|
GMJ Mitglied Industriemeister Metall
Beiträge: 28 Registriert: 28.01.2002
|
erstellt am: 19. Dez. 2005 15:55 <-- editieren / zitieren --> Unities abgeben:

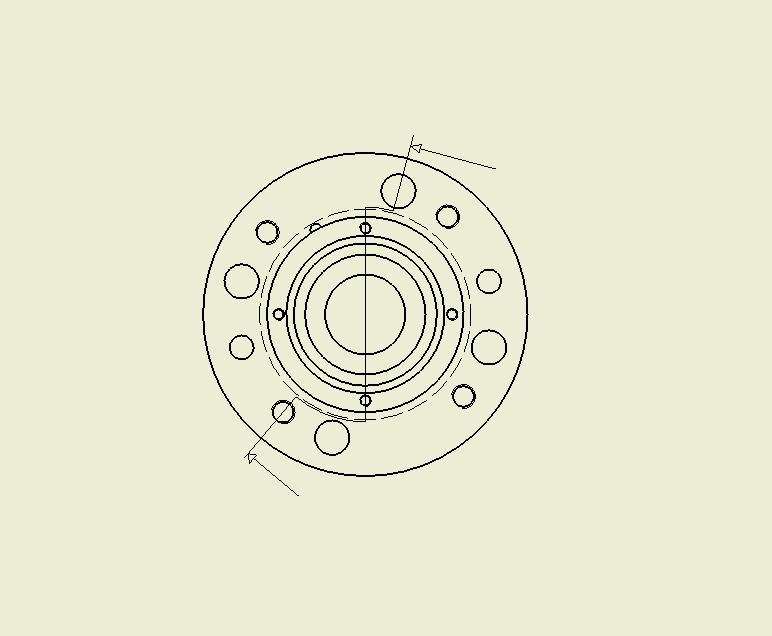

Hallo Forum, ich habe ein Problem mit der Schnittansicht. Habe mir in der Erstansicht eine Skizze erstellt die ich dann als Schnittansicht verwenden möchte. Der Inventor erkennt mir die Skizze aber nur wenn ich gerade Linien verwende. Ich brauche aber teilweise in der Skizze einen Kreisbogen und den erkennt der Inventor nicht. Oder ich mache einen Fehler. Hat jemand eine ähnliche Erfahrung gemacht? Und wie kann ich das Problem lösen? mfg. GJM Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lucky Cad Mitglied ...Malen nach Zahlen...
Beiträge: 699 Registriert: 11.11.2002 Intel Core i9-11900KK 32GB Ram NVIDIA RTX A4000 Spacemouse XT plus Inv Professional 2023.4.1 Vault Professional 2023.4.1 Win11
|
erstellt am: 19. Dez. 2005 16:06 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
Hallo GMJ, mit der Schnittansicht hätte ich aber auch Probleme... Ich kann mich zwar irren, aber woher soll man denn wissen, in welche Richtung der Schnitt radial geht? Oder möchtest Du als Ergebnis nur eine Linie im Bereich der Kreisbogens? Normal sollte es nicht funktionieren, lasse mich aber gene eines besseren belehren. Nach Norm ist es jedenfalls nicht. Gruß Stefan
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bertermann Mitglied Leiter Solid Edge Technik
Beiträge: 558 Registriert: 12.11.2004
|
erstellt am: 19. Dez. 2005 16:08 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
|
GMJ Mitglied Industriemeister Metall
Beiträge: 28 Registriert: 28.01.2002
|
erstellt am: 19. Dez. 2005 16:14 <-- editieren / zitieren --> Unities abgeben:
Hallo Stefan, leider zeigt das Bild den Schnittverlauf nicht deutlich an. Der Schnitt verläuft durch die angedeutete Bohrung, dann im Kreisbogen bis zus Y-Achse, dann entlang der Y-Achse durch die beiden Bohrungen, nun wider im Kreisbogen bis zum Schnittpunkt der unteren angezeigten Bohrung und nun durch diese hindurch. gruß GMJ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bertermann Mitglied Leiter Solid Edge Technik
Beiträge: 558 Registriert: 12.11.2004 Windows 10, Solide Edge V20 - SE2022,<P>DELL Precision P5550
|
erstellt am: 19. Dez. 2005 16:16 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
|
Bonkers Mitglied Techn. Angestellter
Beiträge: 553 Registriert: 26.01.2005 Intel(R) Xeon (R) W3530 2.79GHz 12 GB RAM WIN 7 Prof. 64 Bit - SP1 NVIDIA Quadro 600 Inventor 2015
|
erstellt am: 19. Dez. 2005 16:20 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
Hallo GMJ, was versprichst du dir von diesem Schnitt? Im unterem Bereich kommt IMHO sowieso nichts brauchbares heraus, da sich die beiden Bohrungen überdecken! Im oberen Bereich könnte es sich ausgehen, wenn du anstatt des Kreisbogens eine Linie enlang der X-Achse zur vertikalen Linie springst. Dies sollte dann auch möglich sein! Aber ich würde es auch mit zwei Schnitten machen! ------------------ Fg Mario Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadmast Mitglied selbstständiger Konstrukteur
Beiträge: 523 Registriert: 14.02.2002 IV5 / IV9 mit Win2K SP4/3,Intel 2,4Ghz, 1GB RAM und AMD 1GHZ, 0,5GB RAM
|
erstellt am: 19. Dez. 2005 16:24 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
Hallo, es geht mit einem radialen nicht (s.Norm). Entweder in zwei aufteilen oder den Schnittverlauf mit Geraden skizzieren. Darauf achten, dass keine "Hinterschnitte" enstehen. Auf jeden Fall alle Maße kontrollieren! Grüße Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bertermann Mitglied Leiter Solid Edge Technik
Beiträge: 558 Registriert: 12.11.2004
|
erstellt am: 19. Dez. 2005 16:26 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
|
Uwe.Seiler Mitglied Dipl.-Ing.(FH)
Beiträge: 1183 Registriert: 18.04.2002 HP xw6000 - Dual XEON 2,4GHz - 2GB DDRAM - 980 XGL (Treiber 84.26) - XP SP1 - IV11 SP3
|
erstellt am: 19. Dez. 2005 17:52 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
|
Uwe.Seiler Mitglied Dipl.-Ing.(FH)
Beiträge: 1183 Registriert: 18.04.2002 HP xw6000 - Dual XEON 2,4GHz - 2GB DDRAM - 980 XGL (Treiber 84.26) - XP SP1 - IV11 SP3
|
erstellt am: 19. Dez. 2005 18:03 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
|
Harry G. Ehrenmitglied V.I.P. h.c. one-man-show
Beiträge: 4585 Registriert: 24.01.2003 PDSP2014.1.3; W7.1-64 E3-1240, 16 GB Quadro K2000
|
erstellt am: 19. Dez. 2005 20:24 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
Nee, der Günther möchte den Schnitt so haben, daß man auf die 3 geraden Teilstücke der Schnittlinie jeweils senkrecht blickt und diese 3 Teilschnitte in der Schnittansicht direkt aneinander grenzen. Darum auch die Kreisbögen dazwischen. Verständlich? Nicht? Man stelle sich am mittleren Stück der Schnittlinie einen zusätzlichen senkrechten Blickpfeil vor. Bloß gibt es so etwas leider nicht. In einer Schnittansicht blickt man immer in dieselbe Richtung. ------------------ Grüße von Harry Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GMJ Mitglied Industriemeister Metall
Beiträge: 28 Registriert: 28.01.2002
|
erstellt am: 20. Dez. 2005 09:25 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank an alle, obwohl ich schon der Meinung bin, daß dies ein Normgerechter Schnitt darstellt, werde ich eurer Empfehlung folgen und zwei Schnitte anfertigen. Nochmals Vielen Dank und allen ein frohes Weihnachtsfest. Und dem Jürgen wünsche ich auch alles, alles Gute. GMJ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
M. Hanke Mitglied Konstruktionsingenieur
Beiträge: 384 Registriert: 05.12.2002 Firma: SolidEdge 2019 Premium + P&ID Design + Piping + Isogen Home: Solid Edge Academic Copy ST8, Win10
|
erstellt am: 21. Dez. 2005 00:16 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ

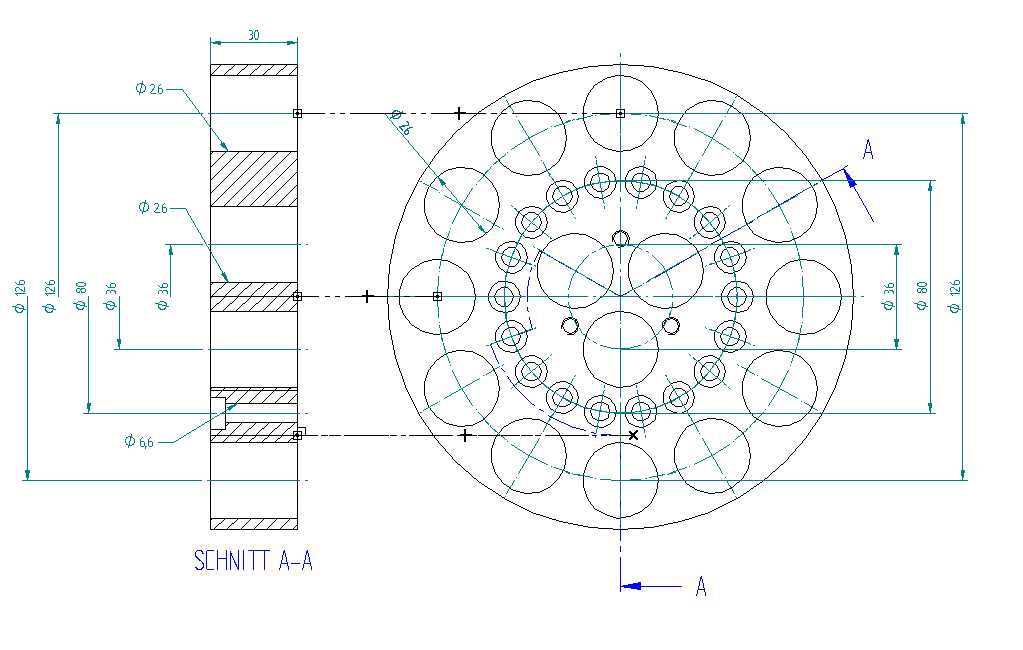

Hallo, so wie ich es verstanden habe sollte es etwa so aussehen wie im beigefügten Bild, oder? Wurde allerdings nicht mit dem Inventor erstellt
Zitat: Original erstellt von GMJ: Vielen Dank an alle,obwohl ich schon der Meinung bin, daß dies ein Normgerechter Schnitt darstellt, werde ich eurer Empfehlung folgen und zwei Schnitte anfertigen. Nochmals Vielen Dank und allen ein frohes Weihnachtsfest. Und dem Jürgen wünsche ich auch alles, alles Gute. GMJ
Ob Normgerecht oder nicht: Auf jeden Fall ein im Maschinenbau oft angewendeter Schnittart (siehe den oben erwähnten Artikel http://ww3.cad.de/foren/ubb/Forum50/HTML/001344.shtml#000008).
Will damit nicht sagen, was im IV gehen sollte oder was schlecht ist (kenne die DIVA dafür zu wenig), sondern nur, dass diese Schnittart im vielen Konstruktionsbereichen etwas alltägliches ist. Aber scheinbar braucht sie hier niemand ------------------ Gruß Michael --->> Wissen ist Macht. Nichts wissen macht auch nichts. <<---
[Diese Nachricht wurde von M. Hanke am 21. Dez. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lbcad Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau und CAD-Trainer
Beiträge: 3823 Registriert: 15.02.2001 DELL Precision 7520 Win10Pro-64 Inventor mit Vault Professional 2024 --------------------- Während man es aufschiebt, verrinnt das Leben. Lucius Annaeus Seneca (ca. 4 v. Chr - 65 n. Chr.)
|
erstellt am: 21. Dez. 2005 08:13 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
Zitat: Original erstellt von M. Hanke: ... Aber scheinbar braucht sie hier niemand
aber man würde schon, wenn man könnte ... ------------------ Gruß Lothar --------------------------------------------------- Während man es aufschiebt, verrinnt das Leben. —Lucius Annaeus Seneca (ca. 4 v. Chr - 65 n. Chr.) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bertermann Mitglied Leiter Solid Edge Technik
Beiträge: 558 Registriert: 12.11.2004
|
erstellt am: 21. Dez. 2005 08:31 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
GUten MOrgen allerseits. ich muss sagen das mir so ein Schnittverlauf im Maschinenbau noch nicht untergekommen ist. Und ich arbeite schon einige Zeit im Maschinenbau, Aber gut, der Maschinenbau ist natürlich groß Zum anderen, wenn ich mir beide Schnittbeispiele ansehe, meine ich, das im ersten Beispiel ein Hinterschnittzustande kommt und im zweiten eben nicht. Also wäre der zweite möglich. Aber unübersichtlich, ob Normgerecht oder nicht. Die in der Werkstatt freuen sich über eindeutige Angaben in der Zeichnung Und es ist nicht mehr Aufwand aus einem so "versprungenen" Schnitt einfach zwei zu machen. Und schon wirds eindeutig. Aber das ist natürlich vielleicht auch nur Ansichtssache. Oder zu einfach gedacht? Im übrigen, die Blickrichtung geht immer senkrecht zur Schnittebene.... und jetzt nochmal genau das erste Beispiel betrachten... man kan durch nichts schneiden was vorher weggeschnitten wurde Frohes Schaffen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Uwe.Seiler Mitglied Dipl.-Ing.(FH)
Beiträge: 1183 Registriert: 18.04.2002 HP xw6000 - Dual XEON 2,4GHz - 2GB DDRAM - 980 XGL (Treiber 84.26) - XP SP1 - IV11 SP3
|
erstellt am: 21. Dez. 2005 09:18 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
"keep it simple", die Fertigung wird es dir danken. Das ist auch mein Motto, daher vermisse ich diese Art Schnittverläufe nicht. Zumal ich eingestehen muss, so etwas zuvor auch noch nicht gesehen zu haben. Wenn man es aber unbedingt braucht, dann muss man eben das CAD wechseln. Ich wünsch mir viel lieber einen "Pinsel", um endlich z.B. Schraffuren schneller erstellen zu können. ------------------ Viele Grüsse aus dem Schwarzwald Uwe S. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bertermann Mitglied Leiter Solid Edge Technik
Beiträge: 558 Registriert: 12.11.2004
|
erstellt am: 21. Dez. 2005 09:25 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
Zitat: Original erstellt von Uwe.Seiler: "keep it simple", die Fertigung wird es dir danken.Das ist auch mein Motto, daher vermisse ich diese Art Schnittverläufe nicht. Zumal ich eingestehen muss, so etwas zuvor auch noch nicht gesehen zu haben. Wenn man es aber unbedingt braucht, dann muss man eben das CAD wechseln. Ich wünsch mir viel lieber einen "Pinsel", um endlich z.B. Schraffuren schneller erstellen zu können.
also bin ich nicht alleine mit dieser Ansicht
Aber was willst du denn mit dem Pinsel? Ahhh Leonardo lässt grüßen???? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kappi Mitglied Konstrukteur
Beiträge: 994 Registriert: 24.07.2002 Inventor 2018 SP3.4; Windows 7 x64; Intel Xeon E3, 3,50 GHz; 32 GB RAM; NVIDIA Quadro K2200
|
erstellt am: 21. Dez. 2005 09:26 <-- editieren / zitieren --> Unities abgeben: Nur für GMJ
Hallo, ich finde, früher im 2-D-Bereich hat man solche Schnitte benötigt um den Arbeitsaufwand so gering wie möglich zu halten. Jede zusätzliche Ansicht mußte ja erst aufwändig gezeichnet werden. Im Inventor kann man innerhalb weniger Sekunden einfache Schnittansichten erzeugen. Gegenüber der aufwändigen Schnittansicht dürfte die Erstellung mehrerer einfacher Schnittansichten schneller gehen. Außerdem kommen mehrere einfache Schnitte der Fertigung zu Gute, da diese leichter zu verstehen sind und damit die Wahrscheinlichkeit eines Fehlers durch die Fertigung verringert wird. Die Fehlerwahrscheinlichkeit in der Fertigung nimmt meiner Meinung nach rapide zu, je symmetrischer die Schnittansicht aussieht obwohl keine Symmetrie vorhanden ist. ------------------ Gruß Kappi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
