Thema: Raumbild geschnitten (816 mal gelesen)
|
surfhai
Mitglied
Konstruktions Ingenieur
   Beiträge: 435
Registriert: 11.08.2004 Autodesk Inventor Professional 2011
|
erstellt am: 14. Nov. 2005 13:47  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich versuche gerade ein Raumbild darzustellen dem 1/4 weggeschnitten wurde. Leider habe ich es bis jetzt noch nicht hinbekommen und im Forum scheint auch nichts zu stehen. Vielleicht kann mir jemand dabei helfen? Gruß Thorsten Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer
Moderator
CAD-Dienstleister

Beiträge: 26104
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 14. Nov. 2005 13:51 <-- editieren / zitieren --> Unities abgeben: Nur für surfhai

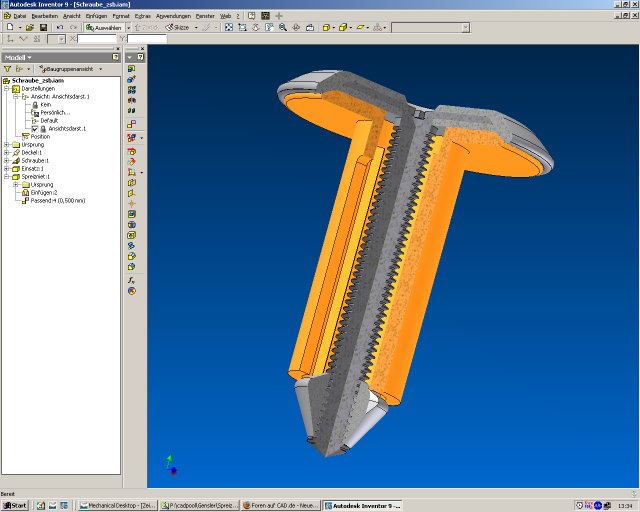

Hallo Thorsten, Wenn mich jemand nach einem "Raumbild, bei dem 1/4 weggeschnitten ist" fragen würde, würde ich das von Dir gepostete Bild als Lösung ansehen. Was schwebt Dir denn so vor? ------------------
mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
surfhai
Mitglied
Konstruktions Ingenieur
Beiträge: 435
Registriert: 11.08.2004 Autodesk Inventor Professional 2011
|
erstellt am: 14. Nov. 2005 13:58 <-- editieren / zitieren --> Unities abgeben:
Hallo Leo, ich habe wohl vergessen zu erwähnen das ich diese Ansicht auf einer Zeichnung haben will. Aber so leicht ist das ja nicht da ich die 3/4 Ansicht mit "Dreiviertel Ansicht" Erstellt habe im Baugruppenmodus. Gruß Thorsten Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer
Moderator
CAD-Dienstleister
Beiträge: 26104
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 14. Nov. 2005 14:07 <-- editieren / zitieren --> Unities abgeben: Nur für surfhai
Da gibt's zwei Möglichkeiten: 1.) Einfügen eines Bildschirmschnappschusses von der geschnittenen Anzeige des 3D-Modells in die IDW einfügen (einfach und schön, aber nicht parametrisch) 2.) Entsprechende Baugruppen-Bearbeitung machen, und dies dann in der Zeichnung darstellen (beißt sich aber ev. mit der gewünschten "normalen" Darstellung, also muss man meist eine separate IAM erstellen) ------------------
mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kappi
Mitglied
Konstrukteur
Beiträge: 994
Registriert: 24.07.2002 Inventor 2018 SP3.4; Windows 7 x64; Intel Xeon E3, 3,50 GHz; 32 GB RAM; NVIDIA Quadro K2200
|
erstellt am: 14. Nov. 2005 14:17 <-- editieren / zitieren --> Unities abgeben: Nur für surfhai
Hallo Thorsten, eine weitere Möglichkeit wäre in der idw eine Schnittansicht mit dem 3/4 Schnitt zu erzeugen (kann man ja auch außerhalb des Blattes ablegen) und davon dann das Raumbild erzeugen.
[edit] Da ich nicht extra ein Bildchen gemacht habe, war ich 3 min. schneller als Siegfried! [/edit]
------------------
Gruß Kappi [Diese Nachricht wurde von Kappi am 14. Nov. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Schachinger
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 2041
Registriert: 08.04.2002 Inventor 2019, Win10, Intel Core i7-9700 @ 3.00GHz, 64 GB RAM, Quadro K2000D
|
erstellt am: 14. Nov. 2005 14:20 <-- editieren / zitieren --> Unities abgeben: Nur für surfhai
|
surfhai
Mitglied
Konstruktions Ingenieur
Beiträge: 435
Registriert: 11.08.2004 Autodesk Inventor Professional 2011
|
erstellt am: 14. Nov. 2005 14:23 <-- editieren / zitieren --> Unities abgeben:
Schade, ich dachte ich könnte das mit den Darstellungsoptionen erledigen und muss nicht Workarounds Anwenden. Aber danke für die Lösungsvorschläge Wenn ich es in der idw machen würde könnte ich aber nicht jede x-beliebige Ansichtsdarstellung erzeugen. Gruß Thorsten Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
