Hallo,
habe folgendes Problem:

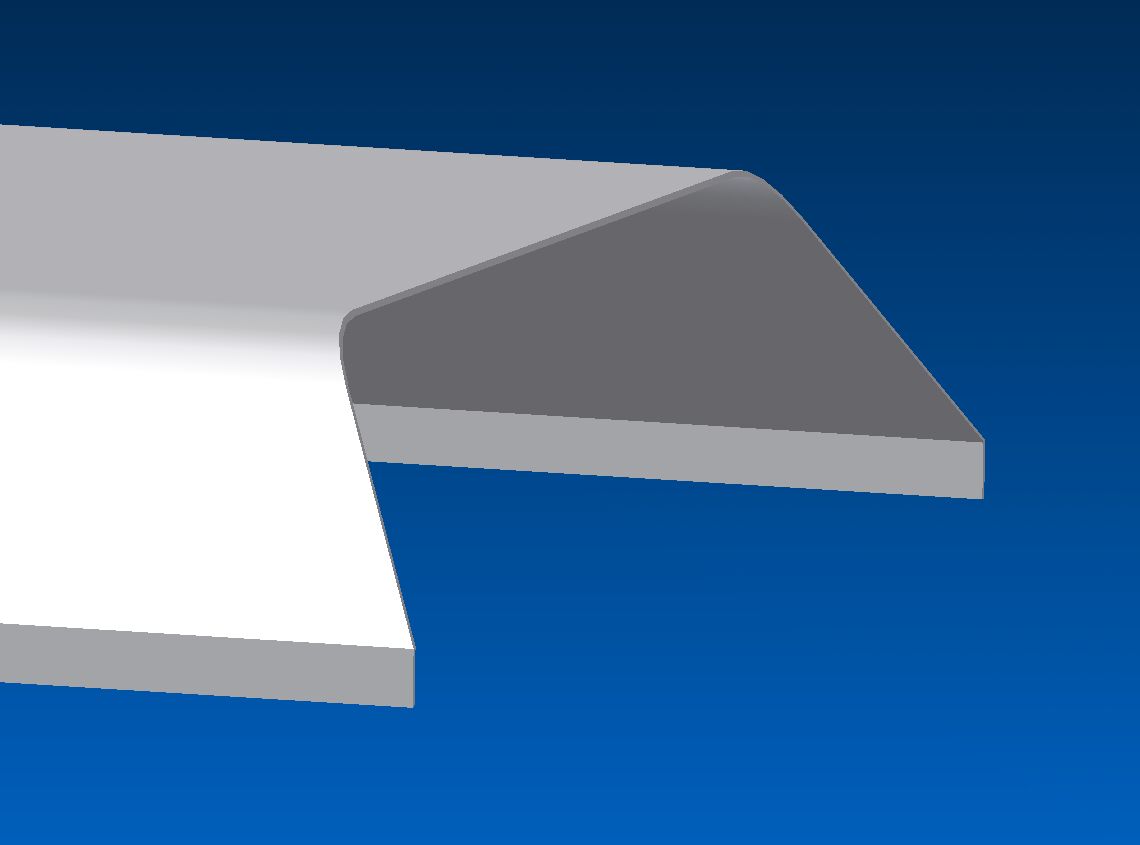

Ich habe diesen Körper gezeichnet dann mit der "Schale" Funktion ausgehölt; Das problem ist nun dass ich nicht abwickeln kann die Stirnflächen nicht normal aus die Aussenflächen sind;
Wie kann ich das Lösen?

gruss ee_gabriel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Leo Laimer
Moderator
CAD-Dienstleister

Senden Sie eine Private Message an Leo Laimer

Schreiben Sie einen Gästebucheintrag für Leo Laimer

Beiträge: 26104
Registriert: 24.11.2002

IV bis 2019

erstellt am: 07. Jun. 2004 16:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für ee gabriel

Hallo Gabriel,

IV kann nur Sachen mit 2-dimensionalen Biegungen (wenn die Biegelinien Geraden sind und die angrenzenden Flächen eben) abwickeln, jedoch nichts mit räumlich gekrümmten Verformungen.

Wie soll Dein Bauteil gefertigt werden?

------------------
mfg - Leo

Ceterum censeo dynamic highlight obsoletus (est)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

invhp
Ehrenmitglied V.I.P. h.c.
MB Techniker, AE, WKZmacher

Senden Sie eine Private Message an invhp

Schreiben Sie einen Gästebucheintrag für invhp

Beiträge: 5552
Registriert: 16.05.2002

(fast) alles, was Autodesk im Mechanikbereich anbietet ;)

erstellt am: 07. Jun. 2004 16:50

<-- editieren / zitieren -->

Unities abgeben:

Nur für ee gabriel

Hallo ee_gabriel,

abwickeln sollte trotzdem gehen.
In der Blechdefintion die korrekte Blechstärke eintrage
und vor dem Abwicklen die obere Grundfläche markieren und dann erst abwickeln drücken.
Jetzt sehe ich gerade noch was:
unten fehlen Biegeradien!

------------------
Grüsse
Jürgen
http://www.inventor-faq.de
Dem Inventör ist nichts zu schwör

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ee gabriel
Mitglied
konstrukteur

Beiträge: 328
Registriert: 30.10.2000

erstellt am: 07. Jun. 2004 17:29

<-- editieren / zitieren -->

Unities abgeben:



Hallo,
Ich hab die Abwicklung;

Habe aber noch Probleme, der Winkel im Modell ist nicht korrekt, wenn ich abwickle passt er aber, wie kann ich Modell und Abwicklung gleich machen?

gruss ee_gabriel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomas109
Moderator
Dompteur

Senden Sie eine Private Message an thomas109

Schreiben Sie einen Gästebucheintrag für thomas109

Beiträge: 9350
Registriert: 19.03.2002

Dell620s i5 Geforce GT 620 6GB;Lenovo X240; Citrix Desktop; Lenovo S30;
IV 4 - 2009 RIP,
aktiv
2010 - 2023
produktiv AIS2023.3 +PartSolutions / ECTR
AICE
.

erstellt am: 07. Jun. 2004 22:46

<-- editieren / zitieren -->

Unities abgeben:

Nur für ee gabriel

Hi Gabriel!
Messer der Tafelschere schräg anstellen

?
Die Schnittkante der Abwicklung ist immer senkrecht zur Blechfläche. Egal was Du modellierst.

------------------
lg
Tom

...so geht mein Boot manchmal unter...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ee gabriel
Mitglied
konstrukteur

Beiträge: 328
Registriert: 30.10.2000

erstellt am: 08. Jun. 2004 08:07

<-- editieren / zitieren -->

Unities abgeben:

Hallo,
"Die Schnittkante der Abwicklung ist immer senkrecht zur Blechfläche."

Ist ja auch richtig so darum sollte es im modell auch so sein;

ee_gabriel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Malo
Mitglied
Konstrukteur+NC-Programmierer+Arbeitsplaner

Schreiben Sie einen Gästebucheintrag für Malo

Beiträge: 921
Registriert: 09.04.2001

NX 8.5
------------
Rhino 5
Solidworks 2015
------------
I5-2500K
16GB RAM
Intel SSD 520
PNY Quadro 2200
---------------------
Dell M6800
K3100
16GB RAM
----------------
Win7 Prof 64bit
----------------
Raum Göppingen

erstellt am: 08. Jun. 2004 08:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für ee gabriel

Hallo ee_gabriel,
stell doch dein Modell mal hier rein.

------------------
Gruß
Bernd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

invhp
Ehrenmitglied V.I.P. h.c.
MB Techniker, AE, WKZmacher

Beiträge: 5552
Registriert: 16.05.2002

(fast) alles, was Autodesk im Mechanikbereich anbietet ;)

erstellt am: 08. Jun. 2004 08:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für ee gabriel

blechle.zip

Hallo ee_gabriel,

dann bau das Teil als Blechteil auf. Es gibt schon fälle, bei denen die seitenflächen nicht senkrecht sind, dann brauchst du aber beidseitige Abwicklungen und einen Lasersschneidmasch. die den Kopf schwenken kann.

s. Bsp an bei, wie ich dein Teil als Blechteil aufbauen würde.

------------------
Grüsse
Jürgen
http://www.inventor-faq.de
Dem Inventör ist nichts zu schwör

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ee gabriel
Mitglied
konstrukteur

Beiträge: 328
Registriert: 30.10.2000

erstellt am: 08. Jun. 2004 10:19

<-- editieren / zitieren -->

Unities abgeben:

Hallo,
Ja stimmt, ich muss es als blech aufbauen, der Rest geht nicht;
danke
ee_gabriel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
