Hallo zusammen !

Wir möchten in unsere Werkpläne Elektrosymbole einzeichnen die man auch ausschalen kann, so dass man beim plotten die Wahl hat zwischen normalem Werkplan und Werkplan-Elektro.
Gibt es da eine Möglichkeit so eine Schaltung zu machen ? Wir nutzen 2D Symbole, 2D Objekte lassen sich ja aber nur Gesamt aus- oder einschalten.

Die Symbole auf eine extra Folie legen funktioniert meines Wissens nicht weil ja nur 3D Objekte beim ein- und ausschalten der Folie reagieren.
Bei einer neuen Sicht für die Elektroplanung müsste mann dann in 2 Sichten ändern, falls man an 2D Infos was ändert.
Gibt es eine andere Möglichkeit, oder mache ich was falsch ?

Vielen Dank für einen guten Tip !!!

Gruss Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


zwei Wege
1.Symbole neu erstellen mit 2 D Linien mit Schalter an "als 3 D Objekt"
grupieren -aber nicht in Katalog kopieren sonst ist 3 D Eigenschaft weg
sondern "Masterzeichnung" erstellen und dann immer alle Objekte(könnte auch gleich die Legende sein) in neue Zeichnung kopieren und dann wieder mehrfach an entsp. Platz kopieren.
2:Symbole neu erstellen mit 2 D Linien mit Schalter an "als 3 D Objekt"
+ unterlegtem Allgemenen Bauteil nur 1 cm hoch -Stift auf nicht sichtbar
dann unter Eigene Bauteile in Katalog speichern und verwenden.

mfg Josef

------------------
Vicado 2007

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Super ! Danke für die schnelle Antwort !

Tja, wie schön waren doch die Zeiten von ACAD mit Layern und entsprechenden Schaltungen.... :-)

Gruss Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von Burgath:
Tja, wie schön waren doch die Zeiten von ACAD mit Layern und entsprechenden Schaltungen.... :-)

---

... falls Sie diese Schaltungen noch irgendwie als .dwg oder .dxf zur Verfügung haben können Sie diese ja gleich importieren und mit dem passenden Stift versehen und auf die entsprechende Folie legen.

Dann haben Sie ihre "Masterfolie" parat.

Sicher man kann auch die Symbole in eine Zeichnung ("Sicht") ziehen exportieren und wie oben wieder importieren. Ist aber ein enormer Aufwand. Außerdem sind einige Symbole irgendwie windschief geraten.

Und dann noch auf die 3D-Chips sortieren     !

Gruß IBBS

PS:  Und nicht vergessen Texte und Vermaßungen sind nur als 2D-Objekt vorhanden. Den Thread suche ich jetzt aber nicht raus     .

------------------
ViCADo2007

[Diese Nachricht wurde von IBBS am 02. Okt. 2007 editiert.]

[Diese Nachricht wurde von IBBS am 03. Okt. 2007 editiert.]

[Diese Nachricht wurde von IBBS am 10. Okt. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

nochmal hallo....

gibt es absolut keine Möglichkeit Texte oder Vermaßungen auf Folien abzulegen ?
Kann man Texte irgendwie (wie Linien) in 3d Objekte umwandeln ?

Zu den Elektrosymbolen sollten vereinzelt noch Informationen dazu die aber eben nur bei der aktiven Elektrofolie erscheinen sollten....

Bin dankbar für jeden Tip!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo,

eine lösung könnte sein die bezeichnungen als positionstext einzugeben, der kann dan mit der sichtbarkeitssteurerung ein und ausgestellt werden.
den Positionskreis muß mann allerdings nach dem erstellen im Eigenschaftsdialog austellen.

nimra

------------------
nimra

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

das ganze mit den 3D scheint mir doch irgendwie nicht so ganz der Philosophie von Vicado zu entsprechen.

Ist den ihr Werkplan nur 2D??? In 3D paßen sich doch die Elemente an!
Sind denn nur Symbole erforderlich oder auch Strippen zu ziehen=Linien

grübel, grübel...

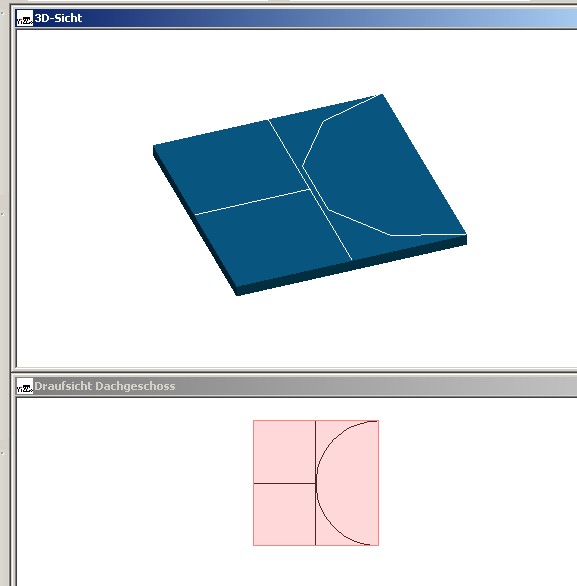

Bei 3D

eine kleiner Geistesblitz... wieso missbrauchen Sie nicht eine neue Sicht (duplizierte 2D-Sicht) zeichnen da ihre Symbole (nicht auflösen) rein => denn für 2D-Elemente entspricht die Folie gleich der Sicht     . Danach packen sich beide Sichten im Plan deckungsgleich (mit Befehl ausrichten) übereinander und Schalten den Rest (Kategorien) aus, falls Sie nicht in der objektbezogenen Darstellung mit "nichtdruckbaren" Stiften arbeiten . Sichbarkeit über Transparenz steuern.Einen Haken hat die Sache aber trotzdem man kann eine Sicht immer nur einmal in einem Plan verwenden!

Bei 2D

=> nicht aufgelöste Symbole lassen sich über die entsprechende Kategorie sichtbar/unsichtbar schalten;
=> Die Strippen (Linien) und Texte zeichnen Objektname gleich 2D_Elektrokabel bzw. 2D_Elektrotext
=> Ausschalten durch Objektfilter=2D_Elektrokabel/2D_Elektrotext
=> Markierungsbox über ganze Sicht ziehen (nicht Pfeil drücken)
=> Stift="nichtdruckbaren" oder "unsichtbaren" Stift zuordnen (auch schon mal irgendwo erklärt       ) unter Eigenschaften;

Wenn Sie den Pfeil drücken markieren Sie die Elemente im gesamten Modell. Das ist dann schon genial eine ganze 2D (2 1/2 D) -Planung über den Stiftwechsel im ganzen Modell auszuschalten. Bei Folien/Kategorien müßte man ja in jede Sicht gehen  .

Übrigens 2D-Info's lassen sich ganz einfach durch Kopieren und Einfügen zwischen den Sichten übertragen. Deshalb bin ich mir nicht ganz sicher ob sich da der Aufwand lohnt.

Wie und was nun am schnellsten geht muß jeder selber entscheiden! und man sollte auch nicht vergessen das die Objekte in der Zeichnung eventuell vorhanden sind  ("unsichtbar")              .

Gruß IBBS

------------------
ViCADo2007

[Diese Nachricht wurde von IBBS am 11. Okt. 2007 editiert.]

[Diese Nachricht wurde von IBBS am 12. Okt. 2007 editiert.]

[Diese Nachricht wurde von IBBS am 12. Okt. 2007 editiert.]

[Diese Nachricht wurde von IBBS am 12. Okt. 2007 editiert.]

[Diese Nachricht wurde von IBBS am 12. Okt. 2007 editiert.]

[Diese Nachricht wurde von IBBS am 12. Okt. 2007 editiert.]
