Thema: Baugruppe v. Bauteil in Strukturbaum anzeigen (5809 mal gelesen)
|
laeufer Mitglied Dipl.-Ing. (masch)
Beiträge: 146 Registriert: 28.11.2003 NX8.5 + TC
|
erstellt am: 07. Apr. 2014 08:57 <-- editieren / zitieren --> Unities abgeben:
Hallo, wenn man in NX im 3D mit der Maus über das Bauteil geht, leuchtet dieses im Baum ja blau hinterlegt auf. Sobald dieses in einer Unterbaugruppe verbaut und alles eingeklappt ist, passiert halt nix mehr im Baum, weil es quasi für mich unsichtbar in der Unterbaugruppe (weil zugeklappt) aufblinkt. Im Solid Edge wurde die oberste Ebene der Baugruppe dann glaube ich im Baum so rot gestrichelt umrandet. Und dies hätte ich gern gerade. Ich weiss, dass ich mit "expand to selected" direkt zum Bauteil hinkomme, nur ist es so, dass ich dann jedes mal im Baum rauf und runterspringe und permanent am hoch und runter scrollen bin, zumal ich derzeit in einem grossen Zusammenbau mit grossen Unterbaugruppen unterwegs bin. Ab und zu will ich ja einfach nur wissen in welcher Baugruppe das drin steckt, ohne gleich auf die 5.Unterebene zu springen, welche ich dann auch erst wieder zuklappen muss. Also insgesamt geht da immer viel Zeit im Baum drauf. Falls jemand eine Idee hat... Grüsse Stefan ------------------ Stefan Brückner Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau
Beiträge: 2464 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 07. Apr. 2014 09:54 <-- editieren / zitieren --> Unities abgeben: Nur für laeufer
|
uger Mitglied CADler & Kinematiker
Beiträge: 1126 Registriert: 25.02.2003 NX2015 WIN10 64Bit
|
erstellt am: 07. Apr. 2014 09:55 <-- editieren / zitieren --> Unities abgeben: Nur für laeufer

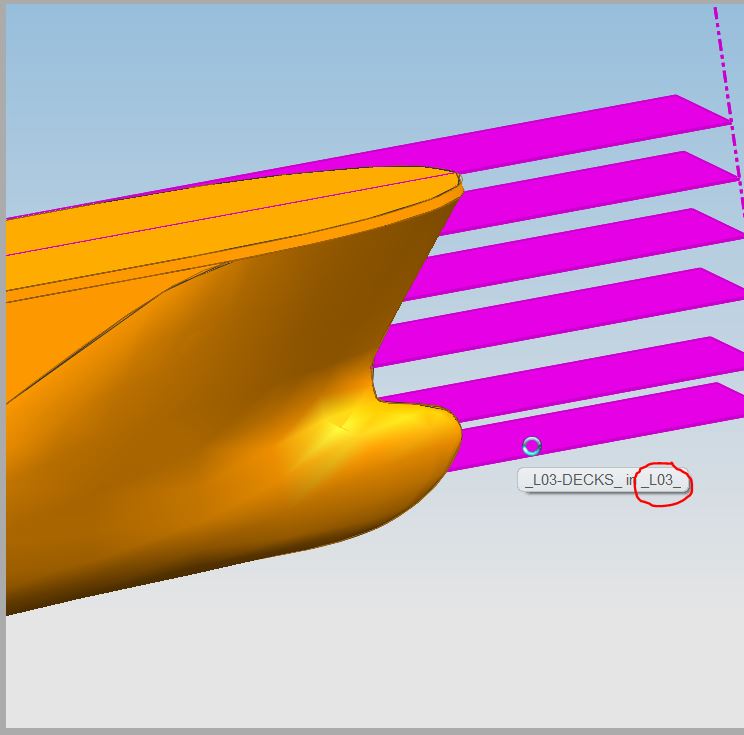

Hallo Stefan, bei mir (NX7.5) schreibt er so etwas in die Statuszeile wenn ich mit der Maus auf der Komponente bin. Also z.B. 004711-02 in U-0013-05 004711-02 ist die Komponente, U-0013-05 die Baugruppe. uger ------------------ Deine Wahrnehmung bestimmt deine Realität! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
laeufer Mitglied Dipl.-Ing. (masch)
Beiträge: 146 Registriert: 28.11.2003 NX8.5 + TC
|
erstellt am: 07. Apr. 2014 10:07 <-- editieren / zitieren --> Unities abgeben:
Hallo, ja das ist schon klar mit den Anzeigen. Aber der Name bringt mich nicht weiter. Ich such doch nicht meinen Riesenbaum nach namen ab... ich möchte gerne einen schnellen Eindruck von oben Richtung Teil, wo dies drin ist. Aktuell ist es so, ich konstruiere mal ganz einfach ein Blech. Dieses liegt zum einen in der Oberbaugruppe plus Unterbaugruppe, sowie noch ein paar andere Komponenten, die ich so zum konstruieren ab und zu benötige. Jetzt ist meinetwegen die Schweissbaugruppe in der Montagegruppe verbaut und all die Komponenten die man bei konstruieren braucht (später schmeisst man sie höchstwahrscheinlich raus....) liegen zum Teil über einander. Und vielleicht auch noch das Einzelteil in der Oberbaugruppe selbst. Da bringt mir der Name allein mal nix. Es geht hier um nen schnelleren Überblick. Grüsse
------------------ Stefan Brückner Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau
Beiträge: 2464 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 07. Apr. 2014 10:16 <-- editieren / zitieren --> Unities abgeben: Nur für laeufer
|
laeufer Mitglied Dipl.-Ing. (masch)
Beiträge: 146 Registriert: 28.11.2003 NX8.5 + TC
|
erstellt am: 07. Apr. 2014 10:24 <-- editieren / zitieren --> Unities abgeben:
|
tom-nx Ehrenmitglied V.I.P. h.c. CAD-PDM Admin
Beiträge: 3016 Registriert: 13.09.2007 NX1953(NX1973) managed productive NX2007(2015) native testing NX-CAM BCT aClass V21 TC13.2.0.3 Win 10-64bit Dell Precision T3610 Nvidia K2000 3DConnexion Space Explorer
|
erstellt am: 07. Apr. 2014 10:44 <-- editieren / zitieren --> Unities abgeben: Nur für laeufer
Hallo, habe mir das soeben durchgelesen und sehe das recht ähnlich wie der Stefan. Wenn man die Komponente im Modellbereich anwählt sollte diese im Baugruppennavigator selektiert werden. Zumindest würde ich es sehr praktisch finden wenn man dieses Verhalten z.B. über die Anwenderstandards definieren könnte, denn jeder wird´s auch wieder nicht wollen :-) Grüße, Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau
Beiträge: 2464 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 07. Apr. 2014 10:51 <-- editieren / zitieren --> Unities abgeben: Nur für laeufer
|
laeufer Mitglied Dipl.-Ing. (masch)
Beiträge: 146 Registriert: 28.11.2003 NX8.5 + TC
|
erstellt am: 07. Apr. 2014 11:01 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich seh schon wieder mal etwas schwierig. "Find in Navigator" = "expand to selected". Sprich mit Maus auf Bauteil klicken, dann einen dieser beiden Knöpfe drücken und zack wir sind in der 5.Unterbaugruppe. Soweit war ich schon. Wenn ich jetzt wieder woanders arbeiten will, muss ich alles zuklappen (oder das erste) um dann mein altes Bauteil im Baum suchen. Wenn du (und das ist im Moment noch der Fall) ein ganzes Fahrzeug laden musst, ist das Navigieren im Baum ziemlich mühsam. Die Funktion gibt's im Solid Edge, nun suche ich sie hier. Keine Ahnung ob es was vergleichbares gibt. Grüsse
------------------ Stefan Brückner Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau
Beiträge: 2464 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 07. Apr. 2014 11:19 <-- editieren / zitieren --> Unities abgeben: Nur für laeufer
Hallo Stefan, was für dich das Fahrzeug ist, ist für mich ein ganzes Schiff. Hier navigiere ich in Baugruppen von teilweise mehr als 100000 bis 500000 Parts. Dabei habe ich noch keine Probleme bezüglich navigieren im Baum für mich feststellen können. Jedoch kenne ich diese SolidEdge Funktion auch nicht. Evtl. würde ich ja dann auch klagen über NX. Aber evtl. hat ja noch einer eine Idee wie es auch gehen könnte... Grüße Felix Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Walter Hogger Moderator Maschinenbauingenieur
Beiträge: 3961 Registriert: 06.10.2000 UG V2 bis UG V18 NX1 bis NX2008 ("NX19")
|
erstellt am: 07. Apr. 2014 11:43 <-- editieren / zitieren --> Unities abgeben: Nur für laeufer
|
