Tangentiales Bemassen ( Siemens Digital Industries Software/NX)

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für NX

NX Kinematik (Motion, Mechanism)

Autor

Thema: Tangentiales Bemassen (2208 mal gelesen)

Arrow
Mitglied
Konstrukteur

Senden Sie eine Private Message an Arrow

Schreiben Sie einen Gästebucheintrag für Arrow

Beiträge: 257
Registriert: 06.03.2005

HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001

erstellt am: 19. Dez. 2008 13:56

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo,

hat jemand einen Tipp, wie das Maß 17 erstellt wurde. Ich kann der Tangentenpunkt nicht fangen.

------------------
Gruß,
Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Walter Hogger
Moderator
Maschinenbauingenieur

Senden Sie eine Private Message an Walter Hogger

Schreiben Sie einen Gästebucheintrag für Walter Hogger

Beiträge: 3961
Registriert: 06.10.2000

UG V2 bis UG V18
NX1 bis NX2008 ("NX19")

erstellt am: 19. Dez. 2008 14:06

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow

Hallo Frank,

ich würde sagen: ganz normal
Im Stil dieser Bemaßung wird dann lediglich eine Maßhilfslinie abgeschaltet.

Gruß und frohes Fest!

------------------
Walter Hogger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Walter Hogger
Moderator
Maschinenbauingenieur

Beiträge: 3961
Registriert: 06.10.2000

UG V2 bis UG V18
NX1 bis NX2008 ("NX19")

erstellt am: 19. Dez. 2008 14:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow

uups!

Die Maßhilfslinie ist vom Zoomfaktor deines Bildes abhängig, ist das dein Problem?

------------------
Walter Hogger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arrow
Mitglied
Konstrukteur

Beiträge: 257
Registriert: 06.03.2005

HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001

erstellt am: 19. Dez. 2008 14:11

<-- editieren / zitieren -->

Unities abgeben:

Der Tangentenpunkt wird nicht gefangen, sondern nur die Endpunkte des Bogens. Ich will das gleiche Maß auf der anderen Seite auch anziehen und es geht nicht.

------------------
Gruß,
Frank

[Diese Nachricht wurde von Arrow am 19. Dez. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hightower205
Ehrenmitglied
Leiter Engineering Services

Senden Sie eine Private Message an Hightower205

Schreiben Sie einen Gästebucheintrag für Hightower205

Beiträge: 1725
Registriert: 27.01.2005

erstellt am: 19. Dez. 2008 14:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow

Kannst Du eine Radiusbemaßung erzeugen?
Wenn nein ist´s ein Spline und dann kannst Du auch keinen Tangentenpunkt fangen...

Projektionsproblem...

------------------
Hoffeeinehilfegewesenzusein

Gruß
Ralf

Improvisieren ist nur dann eine Kunst, wenn man nicht unvorbereitet aussieht...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arrow
Mitglied
Konstrukteur

Beiträge: 257
Registriert: 06.03.2005

HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001

erstellt am: 19. Dez. 2008 15:00

<-- editieren / zitieren -->

Unities abgeben:

Radius geht.

------------------
Gruß,
Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Siassei
Mitglied
MB - Student

Senden Sie eine Private Message an Siassei

Schreiben Sie einen Gästebucheintrag für Siassei

Beiträge: 490
Registriert: 08.07.2007

SWX
NX 3 und höher ;)
Windows and UNIX<P>C, C++, Java, Phyton,...

erstellt am: 20. Dez. 2008 13:54

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow

Zitat:
Original erstellt von Arrow:
Der Tangentenpunkt wird nicht gefangen, sondern nur die Endpunkte des Bogens. Ich will das gleiche Maß auf der anderen Seite auch anziehen und es geht nicht.

Servus,

wenn du eine Radiusbemaßung erzeugen kannst, müsstest du den Quatrantenpunkt fangen können.

Gruß,
Thomas

P.S. ein Beispielpart sagt mehr als tausend Worte

------------------
Hopfen und Mals
Gott erhalts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arrow
Mitglied
Konstrukteur

Beiträge: 257
Registriert: 06.03.2005

HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001

erstellt am: 22. Dez. 2008 15:43

<-- editieren / zitieren -->

Unities abgeben:

Zitat:
Original erstellt von Siassei:
... müsstest du den Quatrantenpunkt fangen können.

Genau das kann ich nicht, die Fangoption für den Quadrantenpunkt fehlt gänzlich beim Bemassen.

Zitat:
P.S. ein Beispielpart sagt mehr als tausend Worte

Ich habe doch ein Bild angehängt

------------------
Gruß,
Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hightower205
Ehrenmitglied
Leiter Engineering Services

Beiträge: 1725
Registriert: 27.01.2005

erstellt am: 22. Dez. 2008 16:01

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow

Mach doch mal einen Screenshot von Deiner Punktfangleiste...

Kansst Du den Tangentenpunkt/Quadrantenpunkt nicht aktivieren?

Gruß
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arrow
Mitglied
Konstrukteur

Beiträge: 257
Registriert: 06.03.2005

HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001

erstellt am: 22. Dez. 2008 16:18

<-- editieren / zitieren -->

Unities abgeben:


Nein, siehe Bild ...

------------------
Gruß,
Frank

[Diese Nachricht wurde von Arrow am 22. Dez. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arrow
Mitglied
Konstrukteur

Beiträge: 257
Registriert: 06.03.2005

HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001

erstellt am: 22. Dez. 2008 16:21

<-- editieren / zitieren -->

Unities abgeben:


Wenn ich bemasse, kommen diese Möglichkeiten ...

------------------
Gruß,
Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Walter Hogger
Moderator
Maschinenbauingenieur

Beiträge: 3961
Registriert: 06.10.2000

UG V2 bis UG V18
NX1 bis NX2008 ("NX19")

erstellt am: 22. Dez. 2008 16:27

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow


Hallo Frank,

wenn ich bemasse kommen diese Möglichkeiten.
Hast du wirklich die NX4.0.3 oder sprechen wir alle von unterschiedlichen Dingen?
Arbeitest du auf Winndows oder UNIX, Linux?
Bist du wirklich auf dem Zeichenblatt?

Gruß

------------------
Walter Hogger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arrow
Mitglied
Konstrukteur

Beiträge: 257
Registriert: 06.03.2005

HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001

erstellt am: 22. Dez. 2008 16:56

<-- editieren / zitieren -->

Unities abgeben:

Hallo Walter,

worin unterscheiden sich jetzt deine von meinen (Bild 2) Fangoptionen? Bei dir gibt es auch keine Quadrantenauswahl.

------------------
Gruß,
Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Walter Hogger
Moderator
Maschinenbauingenieur

Beiträge: 3961
Registriert: 06.10.2000

UG V2 bis UG V18
NX1 bis NX2008 ("NX19")

erstellt am: 22. Dez. 2008 17:06

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow

Hallo Frank,

die Nixe bringt diesen Quadrantenpunkt nur, wenn es Sinn macht, wie etwa bei einem Horizontal- oder Vertikalmassen. In anderen Fällen sieht das Punktemenü anders aus. Vermutlich kommt das noch aus der Zeit des kalten Krieges, da wollten die Amis immer die Russen verwirren.

Gruß

------------------
Walter Hogger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Walter Hogger
Moderator
Maschinenbauingenieur

Beiträge: 3961
Registriert: 06.10.2000

UG V2 bis UG V18
NX1 bis NX2008 ("NX19")

erstellt am: 22. Dez. 2008 17:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow


Uups

! ... Bild vergessen!

------------------
Walter Hogger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arrow
Mitglied
Konstrukteur

Beiträge: 257
Registriert: 06.03.2005

HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001

erstellt am: 22. Dez. 2008 17:14

<-- editieren / zitieren -->

Unities abgeben:


Hallo,

Zitat:
die Nixe bringt diesen Quadrantenpunkt nur, wenn es Sinn macht

... ist klar soweit.

Nur: Ich habe diese Zeichnung mit den beiden fraglichen Maßen vor einem Jahr erstellt. Wie weiß ich nicht mehr. Jetzt habe ein ähnliches Teil gebraucht, aber leider die Zeichnung nicht mitkopiert und hänge mich jetzt an diesen 2 blöden Maßen auf.

Und übermorgen ist Weihnachten...

------------------
Gruß,
Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

master001
Mitglied
Projektingenieur

Senden Sie eine Private Message an master001

Schreiben Sie einen Gästebucheintrag für master001

Beiträge: 454
Registriert: 25.02.2005

erstellt am: 22. Dez. 2008 23:14

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow

Moin Frank,

aus welchem Grund, du dein Maß auch immer nur auf der einen Seite zeichnen kannst... im Grunde reicht es doch, wenn du dann in der Mitte eine Symmetrielinie ziehst.
Ich verwende bei diesen Bemaßungen nicht das autom. Maß sondern Bemaße von Line/Kante zu einem Punkt. Nixe gibt dann beim Punktfang automatisch die verschiedenen möglichkeiten kann (wenn die einen Moment lang auf dem Punkt wartest).

Gruß Patric

------------------
E-Mail: patric.tilge@imtech.de
Internet: http://www.imtech.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hightower205
Ehrenmitglied
Leiter Engineering Services

Beiträge: 1725
Registriert: 27.01.2005

NX 8.0.3.4 MP11; TC 8.3.3
Win7 64Bit

erstellt am: 23. Dez. 2008 10:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow



Hallo Frank,

ich weiß nicht, ob´s klar geworden ist, aber der Punktfang sieht für jeden Befehl, der ihn nutzt anders aus, wie Walter schon sagte.

Genauer: Du musst einen Befehl aktivieren (hier: horizontale Bemaßung) und dann erst den Punktfang anpassen, dieser ist dabei aktiv.

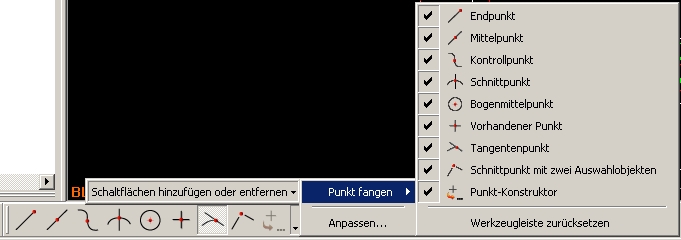

Ich hab mal zwei Bilder angehängt, wie Du siehst, fehlt beim inaktiven Punktfang der Tangentenpunkt.
IMHO In my humble oppinion (Meiner Meinung nach) brauchst Du diesen, um die Nut wie gewünscht bemaßen zu können.

------------------
Hoffeeinehilfegewesenzusein

Gruß
Ralf

Improvisieren ist nur dann eine Kunst, wenn man nicht unvorbereitet aussieht...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Walter Hogger
Moderator
Maschinenbauingenieur

Beiträge: 3961
Registriert: 06.10.2000

UG V2 bis UG V18
NX1 bis NX2008 ("NX19")

erstellt am: 23. Dez. 2008 13:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arrow

Hallo Frank,

jetzt habe ich das Mißverständnis entdeckt.
Ich hatte immer den Tangentenpunkt im Kopf und du willst den Quadrantenpunkt haben. In deiner dargestellten Situation ist das zwar das gleiche Ergebnis nur den einen (Tangentenpunkt) gibt es, den anderen nicht (um die Russen zu verwirren ;-).

Frohes Fest!

------------------
Walter Hogger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
