Thema: Fläche schraffieren (4107 mal gelesen)
|
Wallnerj Mitglied
Beiträge: 11 Registriert: 18.01.2007
|
erstellt am: 13. Mrz. 2007 10:51 <-- editieren / zitieren --> Unities abgeben:
Hi, wahrscheinlich ist die Frage gerade zu trivial aber ich bekomms einfach nicht hin. Ich habe von einem Körper eine isometrische Zeichnung erstellt. Nun will ich eine Fläche die bearbeitet werden soll dort schraffieren bzw. färben. Irgendwie halt damit man auf sie aufmerksam machen kann. Nun kriege ich das mit dem schraffierentool nicht hin und finde auch sonst keine andere Möglichkeit. Grüße Jörg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wallnerj Mitglied
Beiträge: 11 Registriert: 18.01.2007
|
erstellt am: 13. Mrz. 2007 10:53 <-- editieren / zitieren --> Unities abgeben:
|
schmima Mitglied Konstrukteur
Beiträge: 375 Registriert: 01.07.2003 NX 6.0.2.8 TCE 10.0.2.2
|
erstellt am: 13. Mrz. 2007 11:12 <-- editieren / zitieren --> Unities abgeben: Nur für Wallnerj
Hallo Jörg, eine manuelle Schraffur oder Bereichsfüllung kannst Du in der Zeichnungserstellung erzeugen unter: Einfügen -> Schraffur -> Schaffur oder Bereichsfüllung wählen -> Begrenzungen selektieren, kann auch als Linienverfolgung durch Kette geschehen -> Anwenden. Beide Typen kannst Du über Stil ändern, aber nicht zwischen beiden hin und herswitchen. Gruss Manfred Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadycam Mitglied Konstrukteur
Beiträge: 254 Registriert: 25.10.2000 NX 8.5.1.3 Native Moldwizard W7/64bit 32GD RAM
|
erstellt am: 13. Mrz. 2007 11:21 <-- editieren / zitieren --> Unities abgeben: Nur für Wallnerj
Hallo Jörg, bei mir funktioniert das nur, wenn ich im Expand Modus die Begrenzungskurven der Fläche extrahiere und diese dann als Begrenzung für die Schraffur verwende. Die Schraffur kann dann sowohl im Expand als auch im Normalmodus erstellt werden. Gruß Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
inv Mitglied CAx Consultant
Beiträge: 632 Registriert: 07.02.2006 Windows 10 Unigraphics (v16 - v18) NX1 - NX12 NX (Continuous Release) CatiaV5 R22
|
erstellt am: 13. Mrz. 2007 16:08 <-- editieren / zitieren --> Unities abgeben: Nur für Wallnerj
|
Wallnerj Mitglied
Beiträge: 11 Registriert: 18.01.2007
|
erstellt am: 13. Mrz. 2007 16:13 <-- editieren / zitieren --> Unities abgeben:
Also so wie es Manfred gesagt hat funktionierts nicht. So hatte ich es auch schon selber ausprobiert. Leider konnte ich deine Lösung nicht wirklich ausprobieren Michael. Das scheitert bei mir beim Extrahieren der Kurven. Einfügen -> Kurve aus Körpern -> Extrahieren denke ich mal. Jetzt mach ich Isoparametrische Kurve und wähle die Fläche aus, aber wenn ich Bestätige passiert nichts. Bin etwas ratlos. Grüße Jörg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadycam Mitglied Konstrukteur
Beiträge: 254 Registriert: 25.10.2000 NX 8.5.1.3 Native Moldwizard W7/64bit 32GD RAM
|
erstellt am: 13. Mrz. 2007 16:55 <-- editieren / zitieren --> Unities abgeben: Nur für Wallnerj
Hallo Jörg, leider sind mir die deutschen Begriffe nicht geläufig. Bevor du die Kurven extrahierst mußt du die View "erweitern". (in engl.: MB3 expand view). Dann Einfügen -> Kurve aus Körpern -> Extrahieren > Edge Curves > all in Face > gewünschte Fläche auswählen > ok. Dann kannst du die Kurven anwählen. Gruß Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schmima Mitglied Konstrukteur
Beiträge: 375 Registriert: 01.07.2003 NX 6.0.2.8 TCE 10.0.2.2
|
erstellt am: 13. Mrz. 2007 17:19 <-- editieren / zitieren --> Unities abgeben: Nur für Wallnerj

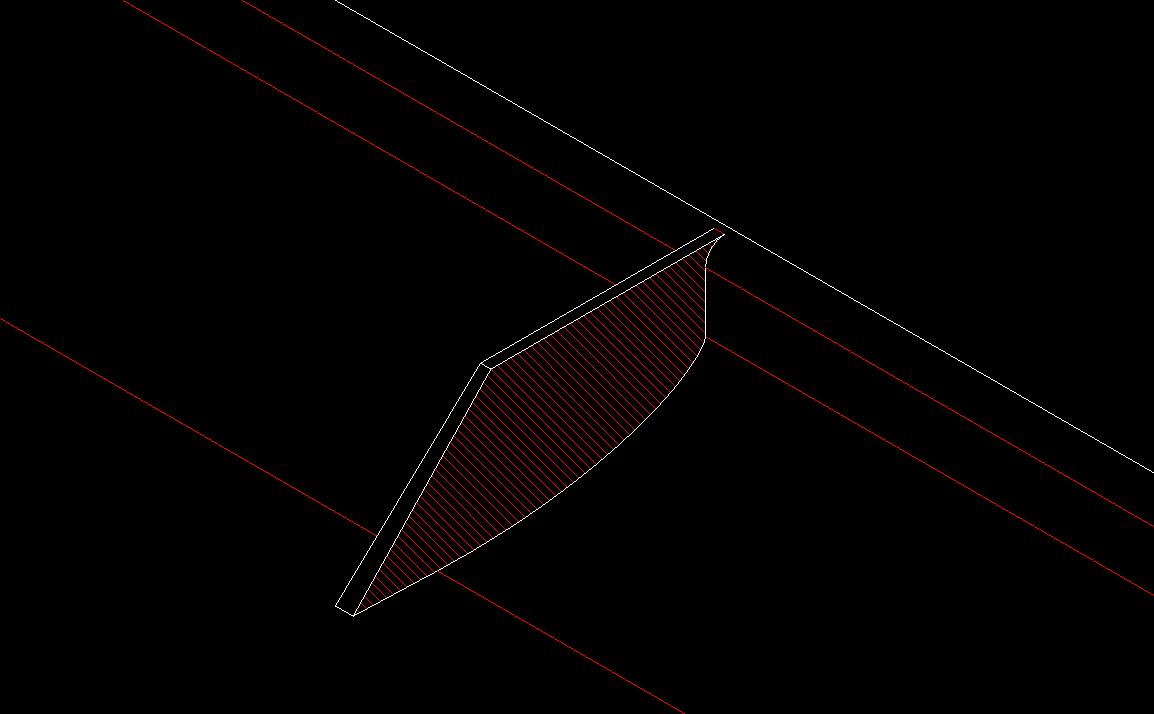

Hallo Jörg, also das kann ich so nicht auf mir sitzen lassen, Du hast allerdings recht, dass es erstmal nicht funktioniert(je nach Teil). Sorry, ich habs nur mit einem rechteckigen Teil das ich gerade in Arbeit hatte ausprobiert und damit ging´s. Ich denke, dass ich Dir jetzt die Lösung liefern kann.(siehe Anhang) Die Ansichtendarstellung (Stil) ist umzustellen unter Allgemein -> Extrahierte Kanten auf assoziativ, dann sollten Deine Linien selektierbar sein. Vorsicht mit der Funktion Kette, die läuft gerne falschen Linien entlang, ich hab´s einzeln selektiert. viel Erfolg Gruss Manfred Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
