Autor Thema:  Biegeverkürzung und K-Wert (2136 mal gelesen)
Crzysiek
Mitglied
Kontrukteur


Sehen Sie sich das Profil von Crzysiek an!   Senden Sie eine Private Message an Crzysiek  Schreiben Sie einen Gästebucheintrag für Crzysiek

Beiträge: 11
Registriert: 25.07.2014

Geomagic Design 16.0.2.16496

erstellt am: 26. Nov. 2015 17:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Guten Tag!

Ich habe von unserem Kunden seine "Biegetabelle" mit Abzugsmassen für verschiedene Biege-Winkel und Biege-Radien erhalten. Bis jetzt haben wir immer mit K-Werten gearbeitet und die Welt war einfach. Meine Frage: Gibt es bei Geomagic die Möglichkeit die Länge der Abwicklung durch Korrekturwert, also Abzugsmaß zu steuern? Oder aber: gibt es eine Möglichkeit aus dem Radius, Winkel- und Materialangabe den K-Wert auszurechnen, dass die Abwicklung dann mit seiner Tabelle übereinstimmt?

Ich habe hier schon viel über Blechbearbeitung gelesen, werde aber nicht ganz fündig. Für jegliche Unterstützung bin ich sehr dankbar.

------------------
Grüße aus der Kaiserstadt

Crzysiek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2264
Registriert: 17.02.2006

-> Windows 11 - 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V26
-> Moi3D V4
-> KeyShot V11

erstellt am: 26. Nov. 2015 20:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Crzysiek 10 Unities + Antwort hilfreich




Hallo Crzysiek,

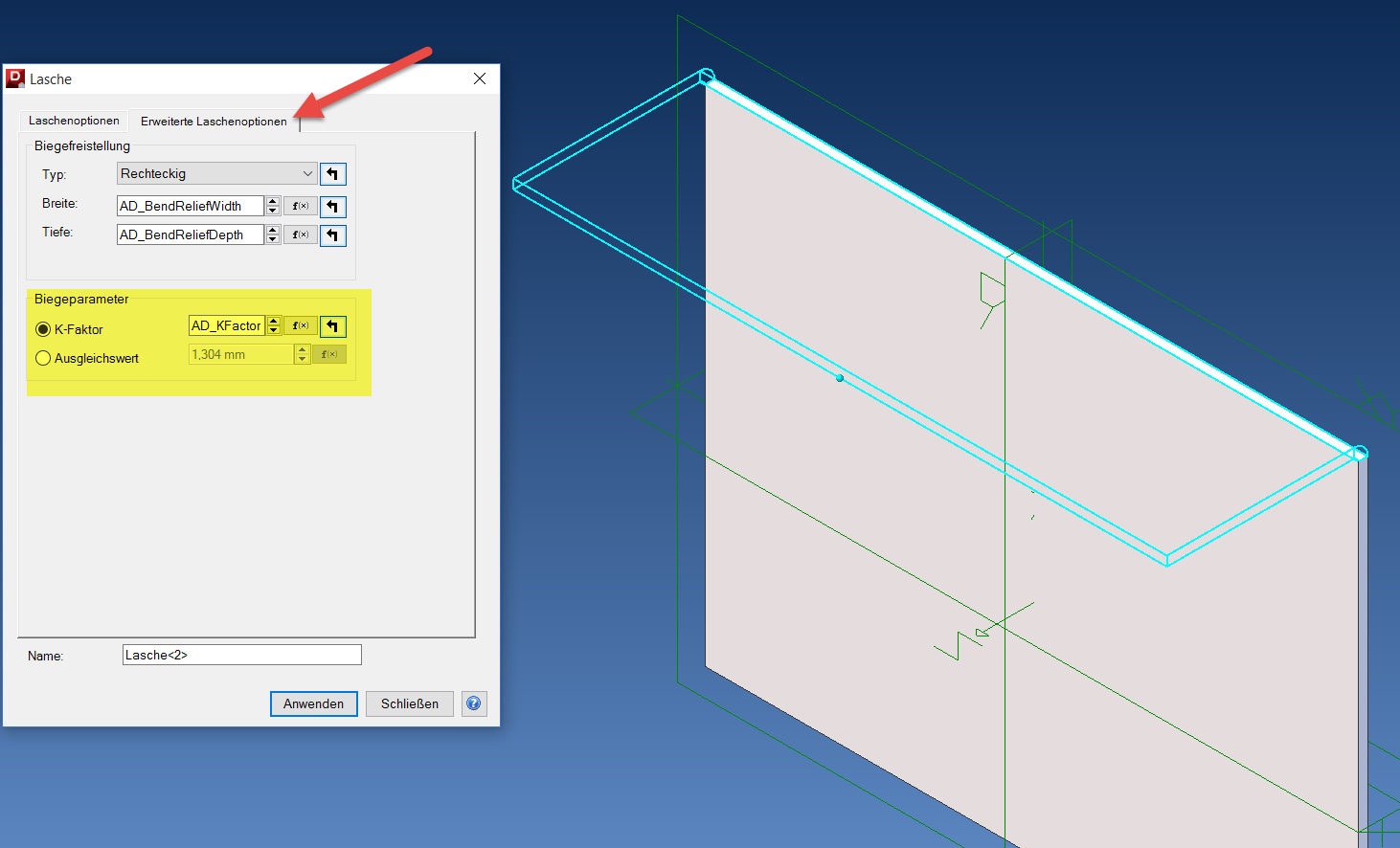

unter > Erweiterte Laschenoptionen < kannst Du für jede Biegung einen
K-Faktor oder einen Ausgleichswert festlegen.

Gruß Ralf
------------------
Alibre - Geomagic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Micha Knipp
Moderator
Werkzeugmacher


Sehen Sie sich das Profil von Micha Knipp an!   Senden Sie eine Private Message an Micha Knipp  Schreiben Sie einen Gästebucheintrag für Micha Knipp

Beiträge: 1788
Registriert: 06.06.2001

Lenovo P53
Windows 10 Pro
Inventor 2021
Vault Pro 2021
SpacePilot Pro
---
HP Z1 * 27"
Windows 10 Pro
SpaceNavigator
Alibre Design Expert V24
KeyShot 8

erstellt am: 27. Nov. 2015 06:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Crzysiek 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Crzysiek:
gibt es eine Möglichkeit aus dem Radius, Winkel- und Materialangabe den K-Wert auszurechnen, dass die Abwicklung dann mit seiner Tabelle übereinstimmt?

Hallo Crzysiek,

eine "Biegetabelle" die sich auf empirisch ermittelte Werte stützt, ist einem statischen K-Faktor immer überlegen. Eine Umrechnung - falls überhaupt praktisch umsetzbar - erscheint mir nicht sinnvoll.

Hat das Teil weitgehend gleichwinklige Laschen, kommt man mit der K-Faktor Methode sicher gut hin. Bei unterschiedlichen Öffnungswinkeln aber und je nach Dicke und Walzrichtung ist die Verwendung einer Tabelle mit den entsprechenden Biegeverkürzungen für jede Kantung insgesamt genauer.

Die Werte sind wie von Ralf beschrieben einzutragen.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Crzysiek
Mitglied
Kontrukteur


Sehen Sie sich das Profil von Crzysiek an!   Senden Sie eine Private Message an Crzysiek  Schreiben Sie einen Gästebucheintrag für Crzysiek

Beiträge: 11
Registriert: 25.07.2014

Geomagic Design 16.0.2.16496

erstellt am: 27. Nov. 2015 09:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Doch so einfach! Danke Ralf, danke Micha!

Ganz am Rande: Der Ausgleichswert ist nicht gleich der Biegeverkürzung, den Rest habe ich aber in anderen Beiträgen gefunden.

------------------
Grüße aus der Kaiserstadt

Crzysiek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Micha Knipp
Moderator
Werkzeugmacher


Sehen Sie sich das Profil von Micha Knipp an!   Senden Sie eine Private Message an Micha Knipp  Schreiben Sie einen Gästebucheintrag für Micha Knipp

Beiträge: 1788
Registriert: 06.06.2001

Lenovo P53
Windows 10 Pro
Inventor 2021
Vault Pro 2021
SpacePilot Pro
---
HP Z1 * 27"
Windows 10 Pro
SpaceNavigator
Alibre Design Expert V24
KeyShot 8

erstellt am: 28. Nov. 2015 22:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Crzysiek 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Crzysiek:
Ganz am Rande: Der Ausgleichswert ist nicht gleich der Biegeverkürzung, den Rest habe ich aber in anderen Beiträgen gefunden.

Dann gehen wir doch einmal über diesen Rand hinaus und lassen alle Mitleser teilhaben.

Der Ausgleichswert ist nicht die Biegeverkürzung. Da hast Du recht. Er beziffert vielmehr die Länge der ggf. durch den K-Faktor verschobenen neutralen Faser im Biegungsbereich.

Daraus ergibt sich im Zusammenhang mit Deiner Frage:

Gesetzt den Fall, der K-Faktor steht auf 0,5 (entspricht also exakt der neutralen Faser(= halbe Blechdicke)), weist der Wert im Feld "Ausgleichswert" die theoretische Länge der neutralen Faser im Biegungsbereich aus.

Von diesem Wert ist das Abzugsmaß aus der Biegetabelle abzuziehen, um die Streckung des Blechs durch die Umformung zu neutralisieren.

Wenn man jetzt noch alle anderen einflussnehmenden Parameter im Griff hat (und derer sind viele), kommt man zu einer genaueren Abwicklung, als dies durch die Verwendung des K-Faktors möglich wäre.

------------------
Gruß aus Leverkusen
Micha Knipp
