Thema: Rohrbogen erstellen (2914 mal gelesen)
|
langa68 Mitglied Rentner
Beiträge: 10 Registriert: 06.01.2011 Windows7 Alibre Family Edition 2011
|
erstellt am: 20. Sep. 2014 11:32 <-- editieren / zitieren --> Unities abgeben:
Hallo, Ich möchte einen Rohrbogen erstellen. (Mit Alibre Design) Die Größe und der Winkel sind nicht wichtig. Mir geht es nur um "Wie machen"! Ich habe schon ein wenig Alibre Design Erfahrung. Wer kann mir helfen. Zum voraus besten Dank. langa68 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2264 Registriert: 17.02.2006 -> Windows 11 - 64 bit -> i9 / Nvidia RTX -> Alibre-Design V26 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 20. Sep. 2014 12:16 <-- editieren / zitieren --> Unities abgeben: Nur für langa68

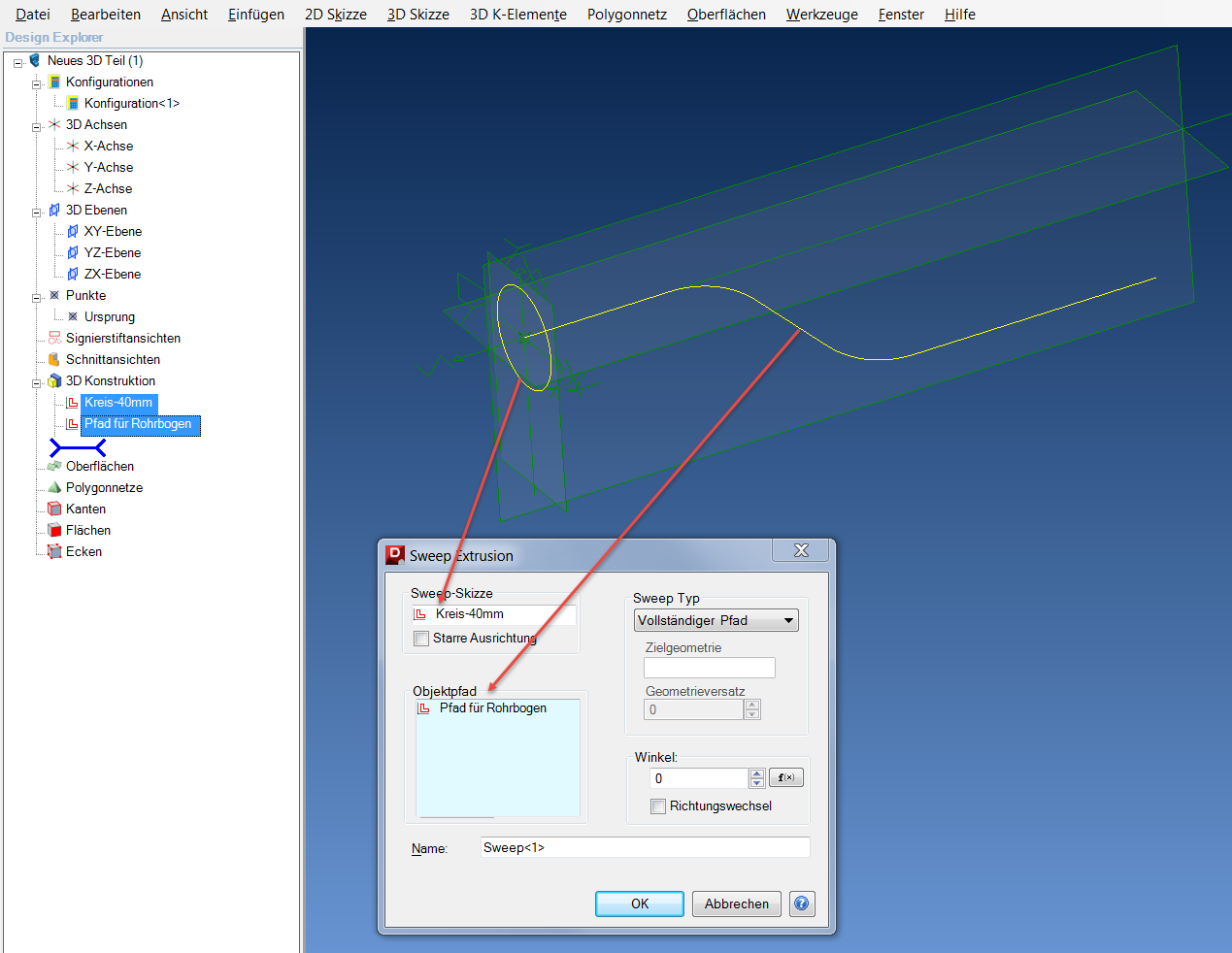

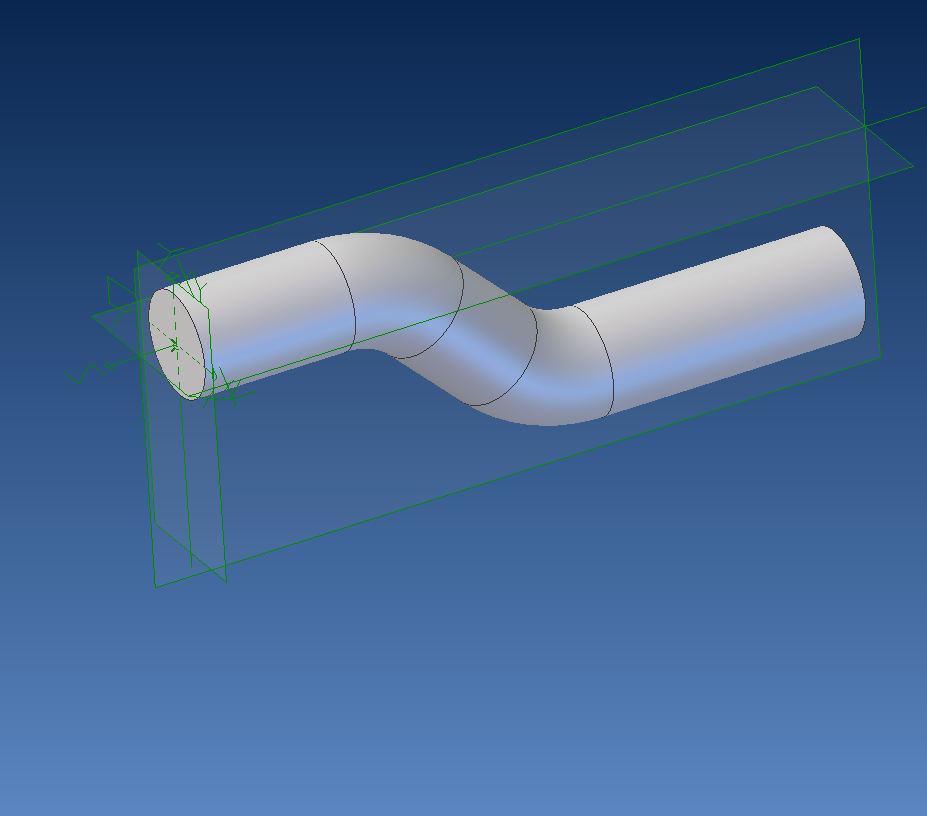

Zum Beispiel mit Sweep- Extrusion kannst Du einen Rohrbogen erstellen: 1. Schritt: - Neues 3D Teil - 2D Skizze aktivieren, - Ebene auswählen, (XY Ebene) - Auf dieser Ebene, ausgehend vom Koordinatenursprung einen "Skizzenkreis" erstellen und bemaßen - Skizze verlassen 2. Schritt: - 2D Skizze aktivieren, - Eine "andere" Ebene, 90° zur ersten Ebene auswählen (YZ Ebene), - Pfad/ Verlauf des Rohrbogens skizzieren (zusammenhängende Skizzenlinien, Kreisbögen...) und bemaßen, - Skizze verlassen, - Mausklick mit der linken Maustaste in den freien Arbeitsbereich. 3. Schritt: - Sweep Extrusion - Im Dialogfenster : Feld -> Sweep Skizze - Skizzenkreis selektieren, Feld -> Objektpfad -> Pfadskizze selektieren, - OK ------------------ Alibre Design CAD
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mtech3 Mitglied Techniker
Beiträge: 112 Registriert: 18.11.2011 Windows10 Home 64Bit IntelCore i7-4790K,4x4GHz,16GB RAM, NVIDIA Quadro K420,2GB Alibre Design Expert V2018.2, Keyshot 8.2.80, GstarCAD prof 2016, AutoCad 2D,
|
erstellt am: 21. Sep. 2014 11:01 <-- editieren / zitieren --> Unities abgeben: Nur für langa68

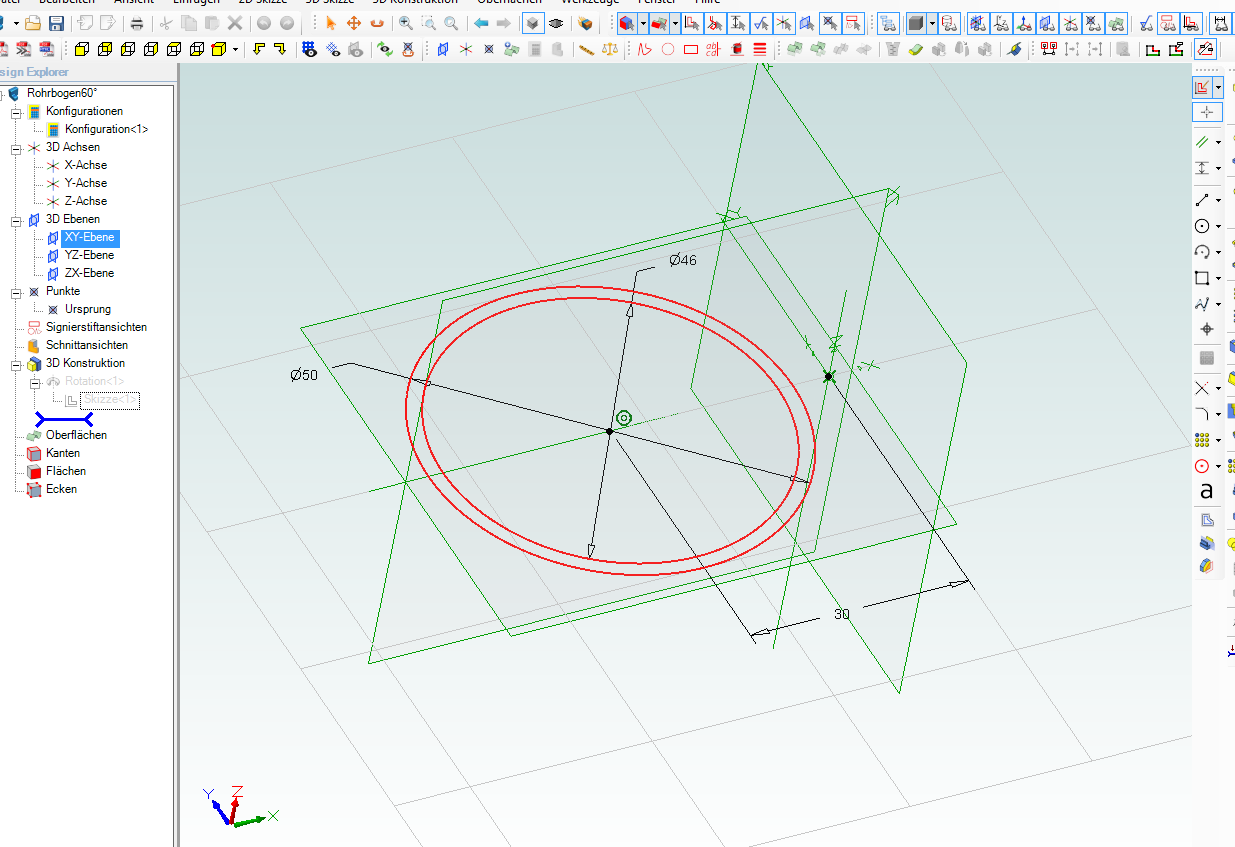

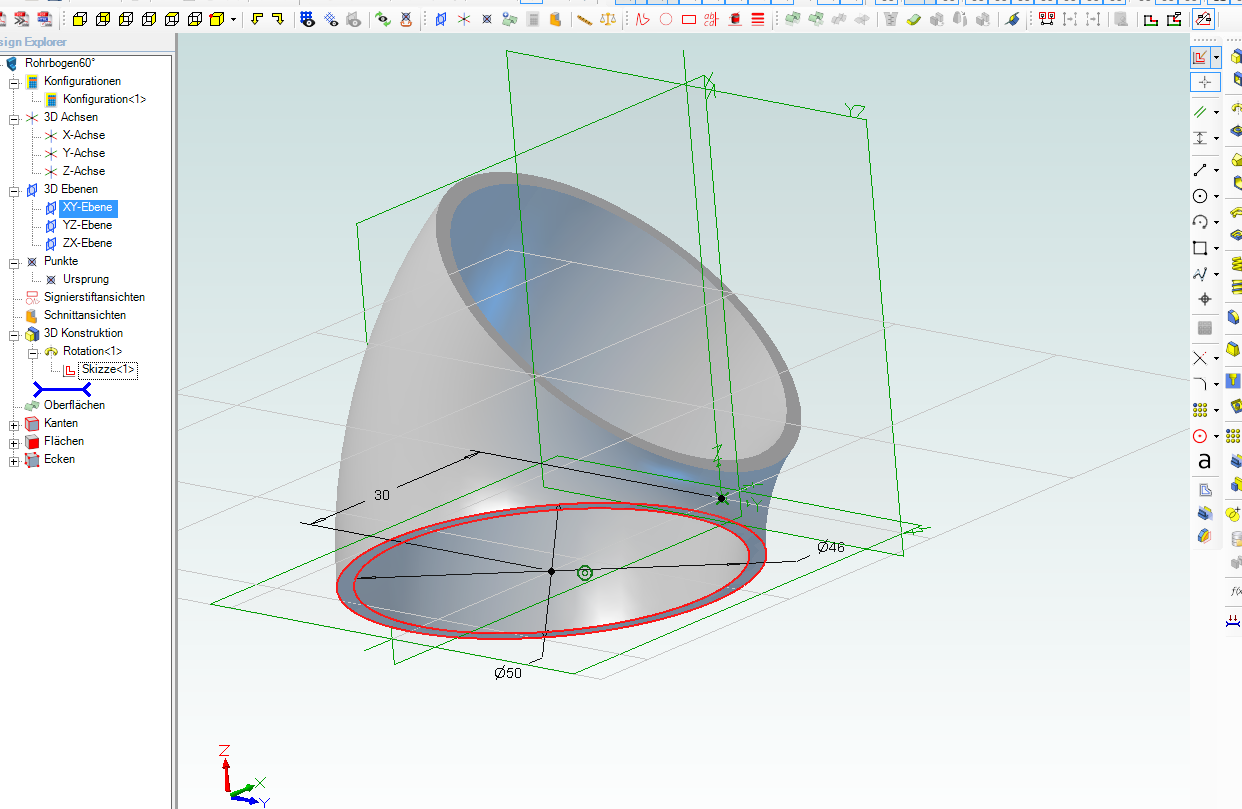

Oder z.Beispiel mit Rotation eines Skizzen-Kreisringes. Siehe Anhang Gruß Erich
Du kannst auch ganz leicht an jedem Ende gerade Endstücke dranmodellieren mit Extrusion, da es mit Rotation erstellt immer kreisrund ist, egal ob es einBogen mit einer 45Grad-, 60Grad- oder beliebigen Rotation ist. [Diese Nachricht wurde von Mtech3 am 23. Sep. 2014 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
langa68 Mitglied Rentner
Beiträge: 10 Registriert: 06.01.2011 Windows7 Alibre Family Edition 2011
|
erstellt am: 22. Sep. 2014 10:09 <-- editieren / zitieren --> Unities abgeben:
Danke für deine Hilfe. Leider habe ich nicht die gleiche Version von Alibre Desing wie Du. Meine Version ist die Family Edition 2011 und da ist die Sweep-Extrusion nicht vorhanden. Gibt es keine andere Lösung?? Gruss langa68 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
langa68 Mitglied Rentner
Beiträge: 10 Registriert: 06.01.2011 Windows7 Alibre Family Edition 2011
|
erstellt am: 22. Sep. 2014 10:15 <-- editieren / zitieren --> Unities abgeben:
Danke für Deine Antwort. Hier kommen wir schon näher an die Lösung. Ich habe probiert die Skizze von deinem Beispiel nachzumachen aber ohne erfolg?? Bin vielleicht zu doof ?? Könntest Du mir bitte das genaue vorgehen erläutern? Ich währe sehr dankbar dafür. Gruss langa68
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2264 Registriert: 17.02.2006 -> Windows 11 - 64 bit -> i9 / Nvidia RTX -> Alibre-Design V26 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 22. Sep. 2014 10:26 <-- editieren / zitieren --> Unities abgeben: Nur für langa68
Zitat: Original erstellt von langa68: Danke für deine Hilfe. Leider habe ich nicht die gleiche Version von Alibre Desing wie Du. Meine Version ist die Family Edition 2011 und da ist die Sweep-Extrusion nicht vorhanden. Gibt es keine andere Lösung?? Gruss langa68
Vermutlich meinst Du die "PE oder Personal Edition", denn eine "Family Edition" gab und gibt es nicht. Sweep war und ist in allen Versionen vorhanden. Gruß Ralf ------------------ Alibre Design CAD Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
langa68 Mitglied Rentner
Beiträge: 10 Registriert: 06.01.2011 Windows7 Alibre Family Edition 2011
|
erstellt am: 22. Sep. 2014 11:08 <-- editieren / zitieren --> Unities abgeben:
Hallo Ralf Nein ich meine nicht die PE Edition sondern die Französische "Edition Familliale 2011" (Siehe Anhang) Ich habe auch eine Kopie vom Bildschirm im Anhang. Vielleicht kannst Du mir angeben wo das Menu Sweep vorhanden ist. ------------------ Gruss langa68 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2264 Registriert: 17.02.2006 -> Windows 11 - 64 bit -> i9 / Nvidia RTX -> Alibre-Design V26 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 22. Sep. 2014 11:27 <-- editieren / zitieren --> Unities abgeben: Nur für langa68
Zitat: Original erstellt von langa68: Hallo Ralf Nein ich meine nicht die PE Edition sondern die Französische "Edition Familliale 2011" (Siehe Anhang) Ich habe auch eine Kopie vom Bildschirm im Anhang. Vielleicht kannst Du mir angeben wo das Menu Sweep vorhanden ist.

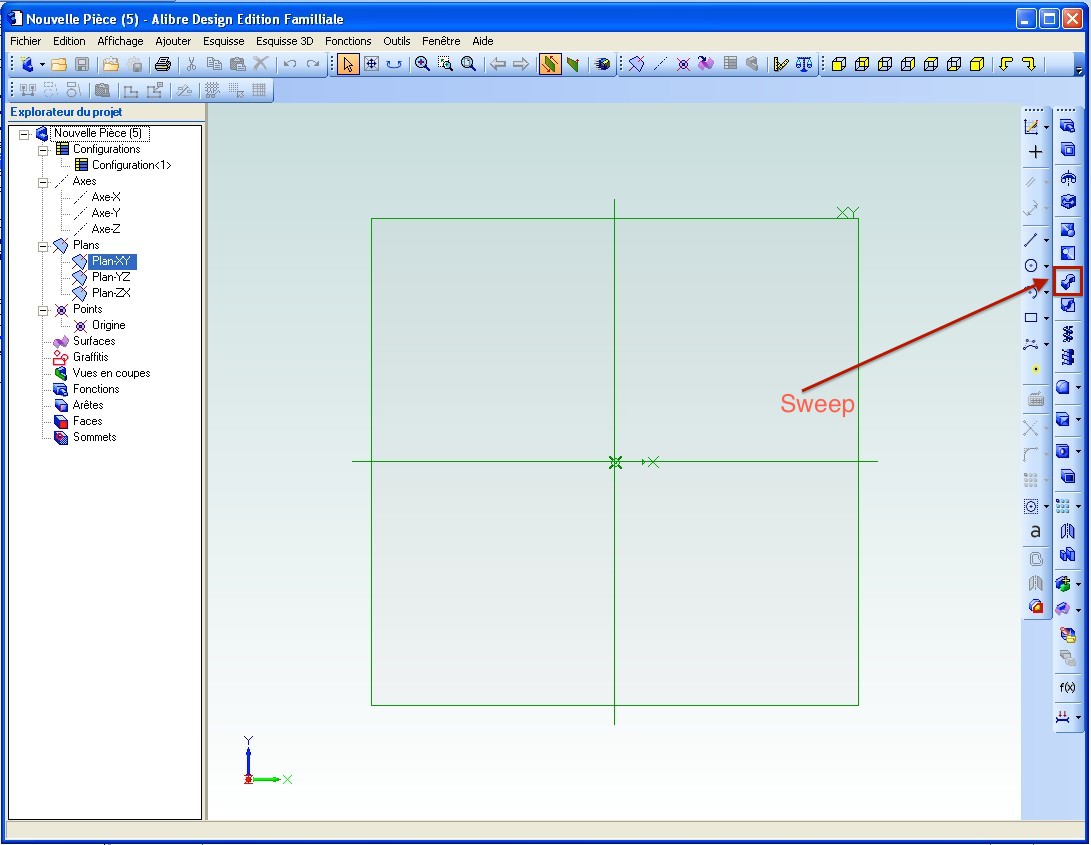

Es ist die Alibre Design V2011 PE Version. Vermutlich von der englischen Bezeichnung "Personal Edition" in französischer Sprache "Edition Familiale" abgeleitet und Du hast daraus die englische Bezeichnung "Family Edition" gemacht. (Windows Vista Edition Familiale Premium ist Windows Vista Home Premium Edition, aber nicht "Family Edition...") Warum arbeitest Du mit der französischen Benutzeroberfläche? Sweep findest Du in der Werkzeugleiste, siehe Bild im Anhang. Gruß Ralf ------------------ Alibre Design CAD Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
langa68 Mitglied Rentner
Beiträge: 10 Registriert: 06.01.2011 Windows7 Alibre Family Edition 2011
|
erstellt am: 22. Sep. 2014 12:22 <-- editieren / zitieren --> Unities abgeben:
Hallo Ralf. Danke für deine Antwort. Ich werde dies heute mittag ausprobieren. Zu deiner Frage warum ich mit einer französischer Version arbeite kann ich sagen , ich wohne im Elsass (Frankreich)und habe Alibre in einem Französische Forum enteckt.
------------------ Gruss langa68 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2264 Registriert: 17.02.2006 -> Windows 11 - 64 bit -> i9 / Nvidia RTX -> Alibre-Design V26 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 22. Sep. 2014 13:02 <-- editieren / zitieren --> Unities abgeben: Nur für langa68
Zitat: Original erstellt von langa68: Hallo Ralf.Danke für deine Antwort. Ich werde dies heute mittag ausprobieren. Zu deiner Frage warum ich mit einer französischer Version arbeite kann ich sagen , ich wohne im Elsass (Frankreich)und habe Alibre in einem Französische Forum enteckt.
Das wird nicht einfach für Dich, denn die französische Sprache/Benutzeroberfläche werden, hier im deutschen Forum, nur sehr wenige Benutzer verwenden. Hinzu kommt noch, dass in der Version 2011 die "alten" Symbole in der Werkzeugleiste verwendet wurden....usw.... Bei der Installation kann man die Sprache für die Benutzeroberfläche auswählen. Wenn Du Alibre V2011 deinstallierst und erneut mit der deutschen Sprache installierst (German), haben wir zumindest hier im deutschen Forum eine gemeinsame Basis und können Dir besser helfen. Gruß Ralf ------------------ Alibre Design CAD Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1788 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2021 Vault Pro 2021 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 22. Sep. 2014 18:43 <-- editieren / zitieren --> Unities abgeben: Nur für langa68
Zitat: Original erstellt von langa68: Hier kommen wir schon näher an die Lösung. Ich habe probiert die Skizze von deinem Beispiel nachzumachen aber ohne erfolg?? Bin vielleicht zu doof ?? Könntest Du mir bitte das genaue vorgehen erläutern? Ich währe sehr dankbar dafür.
Was Erich beschreibt, ist relativ einfach umzusetzen. Obwohl ich Ralfs Lösung bevorzuge, da sie lineare Endstücke erzeugt und daher änderungsstabiler ist. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
langa68 Mitglied Rentner
Beiträge: 10 Registriert: 06.01.2011 Windows7 Alibre Family Edition 2011
|
erstellt am: 23. Sep. 2014 11:22 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen! Ich habe es endlich begriffen und danke euch allen für eure Mühe. Speziell die Lösung von Micha mit seiner Video hat mich auf den richtigen Weg gebracht. Nochmals vielen Dank für die Zeit die sie für mich genommen haben. langa68 ------------------ Gruss langa68 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
