Thema: Bohrung auf neuer Ebene geht nicht (1717 mal gelesen)
|
sugizuk Mitglied techn. Kaufmann/Konstrukteur
Beiträge: 229 Registriert: 09.06.2005 ::Intel 3Ghz:: :::Win XP::: ::Solid Edge 2-D Drafting:: ::Alibre Xpress.::
|
erstellt am: 28. Apr. 2006 08:04 <-- editieren / zitieren --> Unities abgeben:

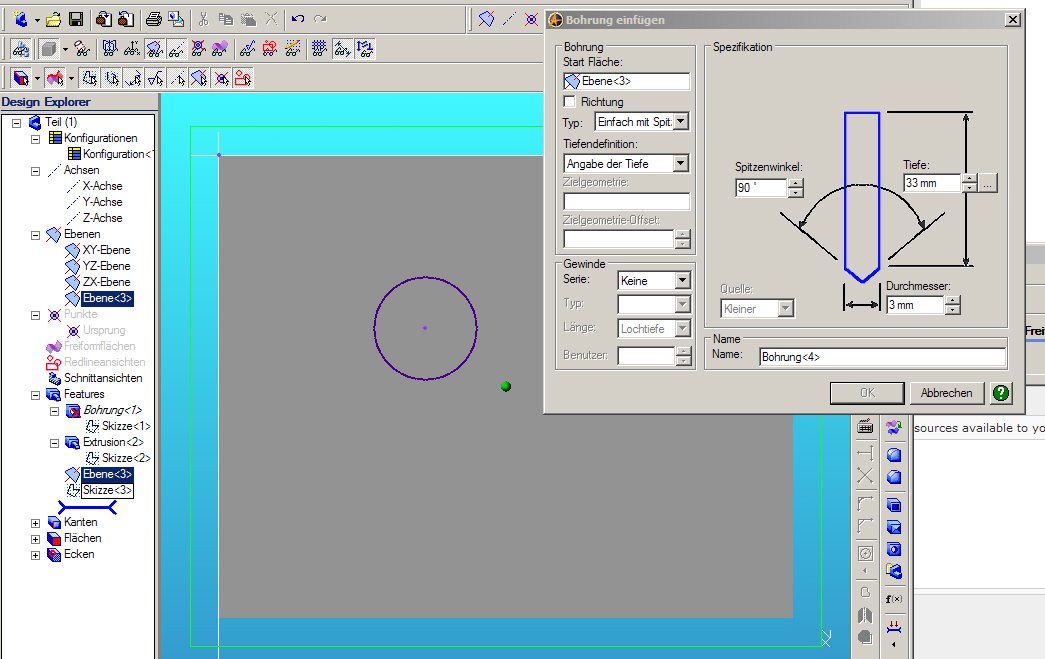

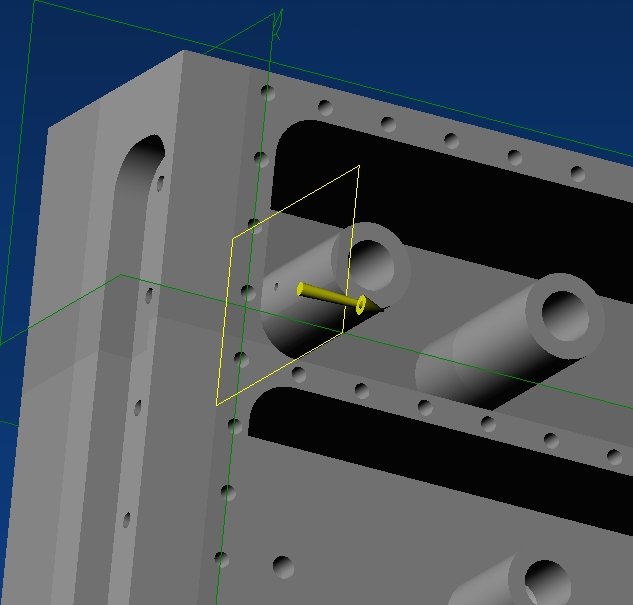

Ich möchte in einer gefästen Gehäusetasche an einem runden Innenleiter eine Bohrung erstellen. Dazu habe ich eine neue Ebene erstellt mit entsprechendem Offset und möchte die nun als Basis für eine Bohrung in den Innenleiter benutzen. Nur wird das OK im Bohrung einfügen nie aktiv, ich kann einstellen was ich will, ich bringe einfach keine Bohrung zustande. Was ich jedoch machen kann, ist ein linear ausgetragener Schnitt, aber ich möchte jetzt eine Bohrung mit 90° spitze. Ich habe es jetzt so gelöst, dass ich durch die Taschenwand bis in den Innenleiter eine Bohrung erstellt habe und dann die Taschenwand wieder mit einem linear ausgetragenen Aufsatz "aufgefüllt" habe, was doch ein bisschen aufwendig ist. Kann mir jemand einen Tipp geben? Gruss Chris Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng Ehrenmitglied V.I.P. h.c.
Beiträge: 7061 Registriert: 10.12.2003
|
erstellt am: 28. Apr. 2006 17:04 <-- editieren / zitieren --> Unities abgeben: Nur für sugizuk
kannst Du nicht die Innenseite der Tasche als Ausgangsflaeche nehmen und dann ggf. das Kaestchen 'Umkehren' aktivieren, das muesste doch auch gehen. Vielleicht mag 'Bohrung' ja keine Ebene aus Ausgangsflaech, waer' allerdings merkwuerdig. modeng Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ENKOHI Mitglied
Beiträge: 38 Registriert: 30.05.2004
|
erstellt am: 28. Apr. 2006 17:42 <-- editieren / zitieren --> Unities abgeben: Nur für sugizuk
Hallo sugizuk So wie ich das sehe muss die Fläche um 180° gedreht werden. Die Bohrung wird immer entgegen dem Orientierungspfeil der Fläche ausgerichtet. Derzeit geht die Bohrung in die Luft. Achse in diese Fläche legen, Fläche drehen um 180 °, dann sollte es gehen. Gruss enkohi
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2264 Registriert: 17.02.2006 -> Windows 11 - 64 bit -> i9 / Nvidia RTX -> Alibre-Design V26 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 28. Apr. 2006 21:25 <-- editieren / zitieren --> Unities abgeben: Nur für sugizuk
Hallo sugizuk, im Bohrungsmanager gibt es eine Checkbox. Dort kann man einstellen, in welche Richtung die Bohrung ausgeführt werden soll. Solltet Ihr die diese Box nicht vorfinden, ruft bitte den Reseller an. Er sendet eine eine Reperaturdatei. Beste Grüße Ralf ------------------ www.alibre.info Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gle Mitglied Konstrukteur
Beiträge: 195 Registriert: 05.12.2004 PIII-500,384RAM, NVidiaRivaTNT2, Win2000-Sp4, AC2000, TC 8.2,<P>DellDim8400-1GB RAM, P4-540HT-3,4GHz-800fsb-1MB, NVidiaGeForce6800-256MB, Dell E193FP 19", WinXP Pro Sp2, Alibre V9 SP1 TC 8.2 HP 750C+, 2 Lautsprecher +Maus mit Schwanz,
|
erstellt am: 28. Apr. 2006 21:26 <-- editieren / zitieren --> Unities abgeben: Nur für sugizuk
Hallo zusammen möglicherweise unbd logischerweise kann auf einer ebene keine bohrung erstellt werden. Versuch mal folgendes: Erstelle auf deiner Ebene einen kreis (kleiner als deine Bohrung) und extrudiere ihn auf die Oberfläche deines Zylinders. Anschliessend auf die neue Zylinderfläche deine Bohrung platzieren. Habs nicht versucht, aber sollte gehen. gruss --gle-- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
weimerv Mitglied Konstrukteur
Beiträge: 252 Registriert: 01.02.2005 Alibre Design Expert V11.2 Catia V5 UG NX5 Pro/E WF4
|
erstellt am: 28. Apr. 2006 22:11 <-- editieren / zitieren --> Unities abgeben: Nur für sugizuk

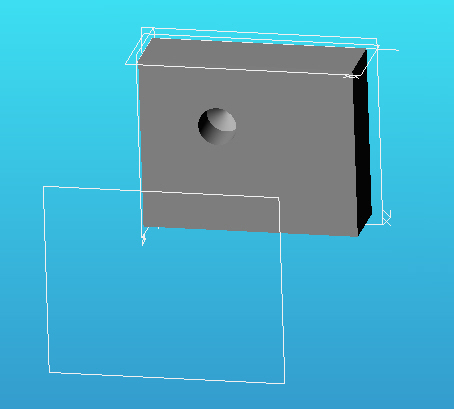

Hi, ich hab das jetzt mal getestet. Ein Volumenkörper+Ebene mit Versatz 33mm. Die Bohrung kann ich auf der Ebene positionieren. "OK" ist immer noch "ausgegraut". Klickt man dann noch mal ins Feld Tiefe, wird "OK" aktiv. Gruß ------------------ Volker Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2264 Registriert: 17.02.2006 -> Windows 11 - 64 bit -> i9 / Nvidia RTX -> Alibre-Design V26 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 28. Apr. 2006 22:16 <-- editieren / zitieren --> Unities abgeben: Nur für sugizuk
Zitat: Original erstellt von gle: Hallo zusammen möglicherweise unbd logischerweise kann auf einer ebene keine bohrung erstellt werden. Versuch mal folgendes: Erstelle auf deiner Ebene einen kreis (kleiner als deine Bohrung) und extrudiere ihn auf die Oberfläche deines Zylinders. Anschliessend auf die neue Zylinderfläche deine Bohrung platzieren. Habs nicht versucht, aber sollte gehen.gruss --gle--
Hallo gle, "Erst besinns dann beginns"! Ebene erstellen oder Fläche aktivieren, Bohrungsmanager aufrufen, Bohrungsrichtung mit der Checkbox wählen, positionieren... Ralf ------------------ www.alibre.info Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ENKOHI Mitglied
Beiträge: 38 Registriert: 30.05.2004
|
erstellt am: 28. Apr. 2006 23:16 <-- editieren / zitieren --> Unities abgeben: Nur für sugizuk
|
modeng Ehrenmitglied V.I.P. h.c.
Beiträge: 7061 Registriert: 10.12.2003
|
erstellt am: 28. Apr. 2006 23:17 <-- editieren / zitieren --> Unities abgeben: Nur für sugizuk
ich denke das das OK nicht aktiv wird nachdem die Bohrung plaziert wurde liegt ev. am Workflow sofern die Daten im Bohrungsdialog OK sind wird man seine Bohrung plazieren, was auch klappt, nur bleibt das OK in diesem Fall ausgegraut bis man nochmals im Bohrungsdialog irgendetwas nur mit der Maus anklickt. Der Workflow sollte sein: - Ebene auswaehlen, - Bohrung aufrufen - Bohrung plazieren - Bohrungsdaten einstellen Dann ist auch das OK aktiv, sofern die Daten stimmig sind modeng
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng Ehrenmitglied V.I.P. h.c.
Beiträge: 7061 Registriert: 10.12.2003
|
erstellt am: 28. Apr. 2006 23:35 <-- editieren / zitieren --> Unities abgeben: Nur für sugizuk
|
ENKOHI Mitglied
Beiträge: 38 Registriert: 30.05.2004
|
erstellt am: 29. Apr. 2006 00:50 <-- editieren / zitieren --> Unities abgeben: Nur für sugizuk
Hallo modeng Vielen Dank. Habe was gelernt, was in der neuesten Version offenbar verbessert wurde. Bin bei V8.0 stehen geblieben und da gibt’s das Feldchen „Reverse“ leider nicht. Da werd ich in Zukunft doch lieber schweigen, als längst überholte Ratschläge zu erteilen. Gruss enkohi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sugizuk Mitglied techn. Kaufmann/Konstrukteur
Beiträge: 229 Registriert: 09.06.2005 ::Intel 3Ghz:: :::Win XP::: ::Solid Edge 2-D Drafting:: ::Alibre Xpress.::
|
erstellt am: 29. Apr. 2006 19:25 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen Besten Dank für das rege Interesse an meinem Problem. Unterdessen kam der angefräste Innenleiter wieder weg, das heisst mein Problem hat sich vorläufig erledigt. Ich habe mich trotzdem an meinem alten Modell noch einmal bemüht, den Fehler, resp das Problem zu lösen. Es könnte sein, dass der Versatz der Ebene leicht im Innenleiter war, darum konnte die Bohrung nicht ausgeführt werden. Die Richtung der Bohrung kann ich einstellen und jetzt geht alles perfekt, daher die Schalttaste wird aktiv. Die Skizze kann muss auch nicht auf dem Teil liegen, dafür muss man dann die Bohrungslänge entprechend berücksichtigen. Nochmals besten Dank für die Hilfestellung!!!! Gruss Chris Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
