Thema: schiefer Kegelstumpf (3762 mal gelesen)
|
JWiegand Mitglied Schlossermeister
Beiträge: 286 Registriert: 18.06.2001 MegaCAD 2024 Blech 3D, TruToPs(Trumpf-Laser), IT-Blech (PPS)
|
erstellt am: 19. Mrz. 2010 19:20 <-- editieren / zitieren --> Unities abgeben:
Hallo MegaCADler, wie kann ich einen schiefen Kegelstumpf erzeugen? Wo ist beim Volumenhauptmenü beim Kegelstumpf die Option für Mittenversatz? Selbst die Installation der SF-Testversion brachte mich nicht zum gewünschten Erfolg. Das rote Teil was ich damit erstellt habe läßt sich nicht abwickeln und sieht auch nicht besonders gut aus. Müsste meiner Meinung nach doch irgend wie auch zu sweepen sein oder? Vorgabewerte sind: großer Durchmesser D=262 kleiner Durchmesser d=212 Versatz X-Achse VX=25 Versatz Y-Achse VY=0 Kegelhöhe H=230 Mantellänge L=231,35 Winkel Rohranschluß a=0 Blechdicke s=6 Lage der Schweißnaht BX=0 Da habe ich im SF direkt noch einen Fehler beim Segmentkrümmer entdeckt: Wieso steht an der Grafik D1 + D2 wenn ich nur einen Durchmesser im Feld D1,D2 eingeben kann? Wenn ich zwei Werte eingeben könnte (auch zwei gleiche) wäre das Modul wesentlich variabler. Grüße JWiegand Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 19. Mrz. 2010 20:10
|
JWiegand Mitglied Schlossermeister
Beiträge: 286 Registriert: 18.06.2001 MegaCAD 2024 Blech 3D, TruToPs(Trumpf-Laser), IT-Blech (PPS)
|
erstellt am: 22. Mrz. 2010 07:52 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 22. Mrz. 2010 08:10
Hallo JWiegand, schön, dass es so geklappt hat - hier meine Vorgehensweise: - Freie Sonderformen wählen... - Querschnitte auswählen... - somit habe ich die freie Sonderform erstellt... - dann - Blechdaten zuweisen... - Kante auftrennen... - Körper entfalten... Kommst du damit klar? |
Ex-Mitglied
|
erstellt am: 22. Mrz. 2010 08:12
|
MABI Ehrenmitglied Leuchtenbauer
Beiträge: 1978 Registriert: 18.12.2003 MegaCAD unfold 2021-Metall 3D (64) noch verfügbar mit Verzögerung unfold 2012-2015 (32) unfold 2016-19 (64) Adobe Acrobat-3D
|
erstellt am: 22. Mrz. 2010 10:26 <-- editieren / zitieren --> Unities abgeben: Nur für JWiegand
Hallo JWiegand, in der Anlage habe ich mal den Kegel als Sweep-Körper und als Pyramidenstumpf erzeugt. Um den Kegel als Pyramidenstumpf zu erhalten, musst du als Basisfläche einen Kreis nehmen. (siehe FT) Beim Sweepkörper ist mir aber kein ordentlicher Blechkörper draus geworden. Auch beim Pyramidenstumpf gab es so kleine Probleme. Z.B. lies sich der Flächenspalt nicht Fehlerfrei erzeugen. Das hab ich dann durch Differenz mit einem schmalen Quader gelöst. Bei solchen Teilen hat Unfold noch so seine Schwierigkeiten. Ob das mit SF besser geht, kann ich nicht sagen. Aber wer öfter so etwas konstruieren muss, sollte sich da schon mit den Sonderformen vertraut machen. ------------------ Gruß Matthias bald bin ich groß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JWiegand Mitglied Schlossermeister
Beiträge: 286 Registriert: 18.06.2001 MegaCAD 2024 Blech 3D, TruToPs(Trumpf-Laser), IT-Blech (PPS)
|
erstellt am: 23. Mrz. 2010 06:51 <-- editieren / zitieren --> Unities abgeben:
Hallo Mabi, auch Dir 10 U´s für deine Mühe. Sieht jedenfalls auch gut aus. Wie hast du den denn dahin gesweept? Das bekomme ich nämlich nicht hin. Auch den Kegelstumpf kriege ich nur konzentrisch hin aber leider nicht die geforderten 25mm aus der Mitte. Gruß JWiegand Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MABI Ehrenmitglied Leuchtenbauer
Beiträge: 1978 Registriert: 18.12.2003
|
erstellt am: 23. Mrz. 2010 11:50 <-- editieren / zitieren --> Unities abgeben: Nur für JWiegand

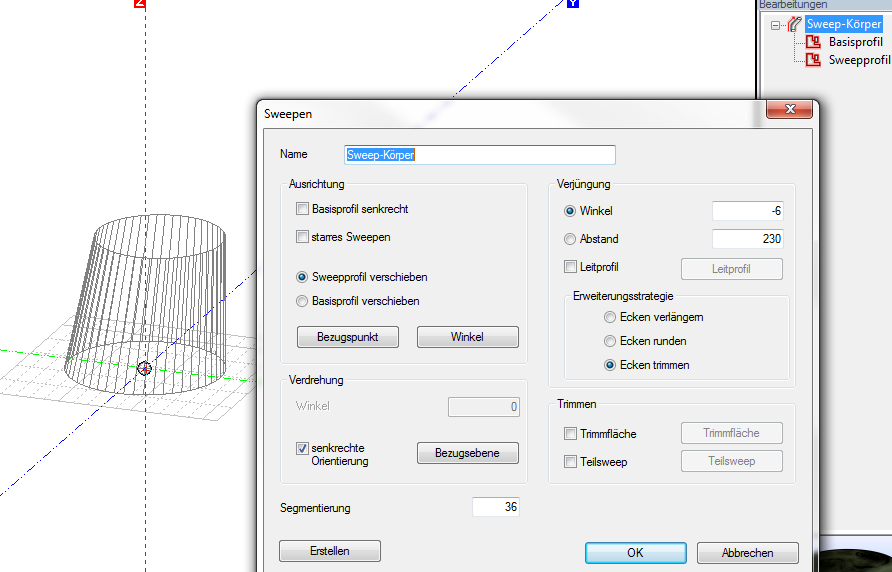

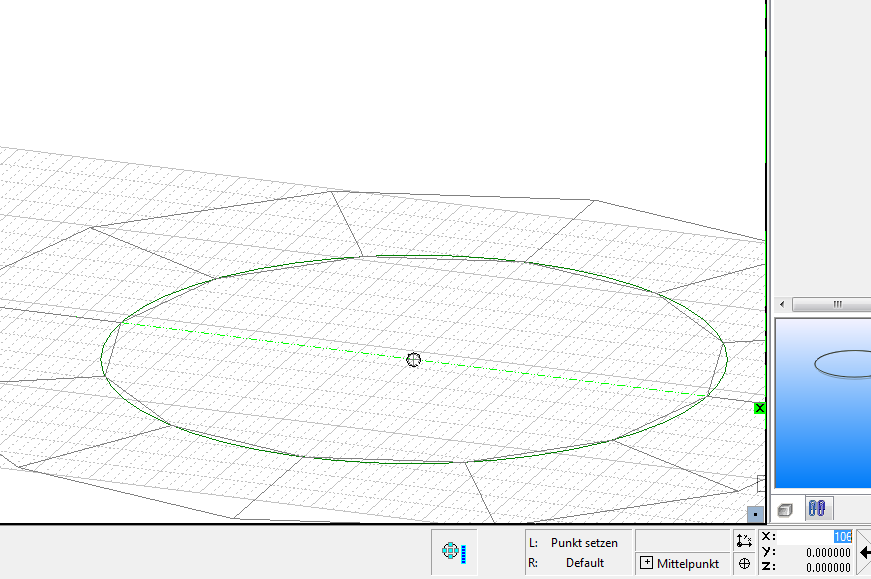

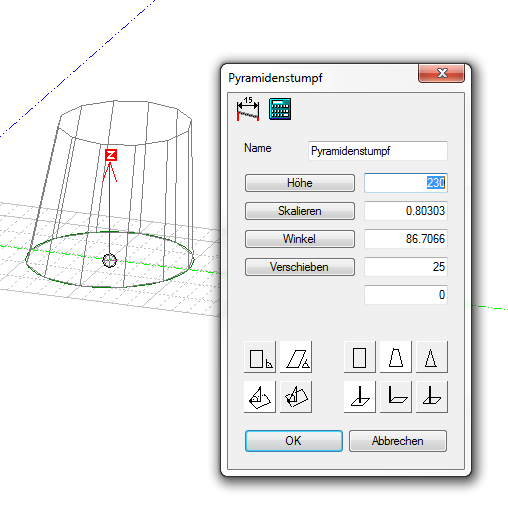

Hallo JWiegand Sweepen: Basisprofil Kreis D=262; Sweepprofil Linie x=25; y=0; z=230 Verjüngung: entweder rechnerisch oder zeichnerisch ermitteln von 262 auf 212 (ca.6°) sonstige Sweepeinstellungen siehe Bild Pyramidenstumpf: Basisprofil Kreis D=262 (oder 212) Profil anklicken dann x=106; y=0; z=0 Enter (siehe Bild1), dann x=25; y=0; z=0 Enter, dann x=0; y=0; z=230 Fenster siehe Bild2 ok. Ich hoffe das war verständlich. Gilt natürlich für eingestellte Arbeitsebene gemäß Bild. ------------------ Gruß Matthias bald bin ich groß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
