Thema: Farbe von Tangenten und Lichtlinien (3948 / mal gelesen)
|
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014 SWX 2018
|
erstellt am: 02. Jan. 2019 11:32 <-- editieren / zitieren --> Unities abgeben:
Moin zusammen, ich bin mit meinem Latein am Ende. Wir haben im November SWX2018 (alt SWX2013) bekommen. Nachdem ich die meisten Einstellungen im neuen System angleichen konnte, ist dies hier übrig geblieben. Ich kann die Farbe von Tangenten/Lichtkanten nicht ändern. Weder kriege ich sie in den Systemeinstellungen noch als angewählte einzelne Linie. Er sagt mit immer, daß die Linienfarbe schwarz ist. (siehe Bild) Es muß doch möglich sein, irgendwo in den Systemeinstellungen einen Haken zu setzen/entfernen, damit diese Linien ebenfalls schwarz dargestellt werden. Grüße Dörte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014
|
erstellt am: 02. Jan. 2019 11:37 <-- editieren / zitieren --> Unities abgeben:
|
jörg.jwd Ehrenmitglied V.I.P. h.c. CAD-PDM Administrator
Beiträge: 3109 Registriert: 05.11.2003 Win7-64,Win10-64 SWX 2010/11/12/13/14/15/16/17/18,19,20,21,22 Immer das aktuellste SP Autodesk Product Design Suite Standard 2020 DraftSight Énterprise 2021SP2 CIM Database 11.3 32GB RAM. NVIDIA Quadro P1000
|
erstellt am: 02. Jan. 2019 11:39 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
|
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014
|
erstellt am: 02. Jan. 2019 11:46 <-- editieren / zitieren --> Unities abgeben:
|
HartmutT Mitglied Dipl.-Ing (TU) MB
Beiträge: 790 Registriert: 16.06.2006 SWX 2019 SP5.0 MaxxDB 2021.SP0.02 Linked Jan 18 2021 (64bit)
|
erstellt am: 02. Jan. 2019 18:02 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
Hi Gemeinde! Ähnliches Bild mit diesen farblichen tangentialen Kanten hatten wir auch gelegentlich... Dabei waren immer "keine Volumenkörper" in der Baugruppe Schuld. Idee: Doerte, besteht die gezeigte Baugruppe in Form von Hüllflächen oder Oberflächen(Körpern)? Weil, dann kannst Du ewig an "Körperkantenfarbe schwarz" rumdoktern, das greift nämlich bei Flächenmodellen-tangentialen-Kanten etc. nicht. Good Luck, H. ------------------ Hartmut Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014
|
erstellt am: 03. Jan. 2019 07:27 <-- editieren / zitieren --> Unities abgeben:
Danke für den Hinweis. Ich hatte auch auch gehofft, daß es wirklich an den Oberflächenkörpern liegt, aber dem ist leider nicht so. Ich habe mal ein Bild reingestellt, welches ein normales Volumenmodell zeigt und auf der Zeichnung sind die Tangenten dunkelrot. Es muß also noch eine andere Erklärung geben. (Und es muß doch auch noch andere Leute geben, die das gleiche Problem hatten ) Gruß Dörte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bk.sc Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinenbau
Beiträge: 2776 Registriert: 18.07.2012 -Solid Works 2019 SP5 -Pro Engineer WF 3
|
erstellt am: 03. Jan. 2019 08:52 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
Hallo Dörte, schau mal was bei dir in den Systemoptionen -> Zeichnungen -> Anzeigeart -> Tangentiale Kanten eingestellt ist, evtl. liegt es ja daran. Beachte aber das diese Einstellung glaube ich nur bei neu erstellten Ansichten wirksam wird, war zumindest bei mir so. Gruß Bernd ------------------ --- Man muß nicht alles wissen, man muß nur wissen wo es steht --- Staatlich anerkannte Deutschniete [Diese Nachricht wurde von bk.sc am 03. Jan. 2019 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Spieler Mitglied Mechaniker
Beiträge: 1347 Registriert: 12.12.2002 SOLIDWORKS 2024SP1
|
erstellt am: 03. Jan. 2019 09:57 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
Hallo Dörte, ein frohes Neues Jahr 2019 Ist es vielleicht diese Option? Modellfarbe für Verdeckte Kanten ausgeblendet/sichtbar in Zeichnungen verwenden. Wählen Sie diese Option, um die Modellfarben eines Teils oder einer Baugruppe in einer Zeichnung in Verdeckte Kanten ausgeblendet/Verdeckte Kanten sichtbar anzuzeigen. Diese Einstellung überschreibt die Farben in Extras > Optionen > Systemoptionen > Farben. Jeder zugewiesene Layer setzt jedoch diese Einstellung außer Kraft. Viele Grüße AndiS
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014
|
erstellt am: 03. Jan. 2019 12:10 <-- editieren / zitieren --> Unities abgeben:
Hallo Andi ist eine interessante Option. Leider sind dann alle Bauteile in ihrer jeweiligen "Körperfarbe" dargestellt. Sieht irgendwie lustig aus Hallo Bernd, dein Tipp war prima, die Linien sind jetzt schwarz.... und so dick wie die Körperkanten Wenn ich die Kanten einzeln auswähle, kann ich ihnen auch eine Dicke zuweisen, aber irgendwie nicht generell. Ich habe die üblichen Einstellungen überprüft, aber das System legt diese Linienstärke mit meiner Standarstrichstärke an, nicht mit dünn, wie ich es in den Systemeinstellungen definiert habe. (Die obere Linie habe ich "händisch" geändert) Wenn du mir noch erklären kannst, wie ich das richtig stellen kann, dann gibt es Kaffee und Kuchen per Fax Gruß Dörte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jörg Mäckelmann Mitglied CAD-Admin
Beiträge: 365 Registriert: 09.01.2001 Do wat du wullt, de Lüüt snackt doch ...
|
erstellt am: 03. Jan. 2019 14:19 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
Hallo Doerte, Kaffee und Kuchen reizen mich jetzt ... Zitat: Original erstellt von Doerte1:
... das System legt diese Linienstärke mit meiner Standarstrichstärke an, nicht mit dünn, wie ich es in den Systemeinstellungen definiert habe.
Die Einstellung in den Systemoptionen für die tangentialen Kanten gilt für "Tangentiale Kanten mit Linien". Wenn du "Tangentiale Kanten sichtbar" einstellst, dann werden sie wie normale sichtbare Kanten mit der Standardstrichstärke dargestellt. Aber eine Idee hätte ich noch: Nehme mal in dem Fenster "Linienfarbe bearbeiten" das Häkchen für "Standard" raus (siehe Bild). Nur dann wird die Farbe verwendet, die man in der Farbpalette ausgewählt hat. (Ansonsten eben, wie es in den Systemoptionen als Standard eingestellt ist.) Wenn das klappen sollte, könntest du mit dem Filter "Kanten" nochmal sämtliche Kanten - incl. der tangentialen Kanten - händisch auf schwarz einstellen ------------------ Jörg "Fange nicht an aufzuhören, und höre nie auf anzufangen." Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bk.sc Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinenbau
Beiträge: 2776 Registriert: 18.07.2012 -Solid Works 2019 SP5 -Pro Engineer WF 3
|
erstellt am: 03. Jan. 2019 14:39 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
Hallo Dörte, wenn du die Option bei der Anzeigeart auf "Linien verwenden" stellst kannst du das aussehen in den Dokumenteigenschaften -> Linien -> Tangentiale Kanten einstellen, hier müsstest du dann halt auf Stil = durchgehend stellen und die Dicke wie gewünscht auswählen. [Edit] Die Farbe für Tangentiale Modellkanten sollte natürlich in den Systemeinstellungen -> Farbe -> Zeichnungen, tangentiale Modellkanten natürlich auch auf schwarz eingestellt sein Gruß Bernd ------------------ --- Man muß nicht alles wissen, man muß nur wissen wo es steht --- Staatlich anerkannte Deutschniete [Diese Nachricht wurde von bk.sc am 03. Jan. 2019 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Westphal Mitglied Trainer / Ingenieurbüro für SOLIDWORKS
Beiträge: 334 Registriert: 26.06.2000 Grundlagen- und Aufbauschulungen seit 1997 HP ZBook 17 G5 32 GB RAM NVIDEA Quadro P4200 WIN10 prof. X64 SOLIDWORKS 2020-2023
|
erstellt am: 04. Jan. 2019 19:09 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
Hallo Dörte ... bitte lade doch mal ein kleines Demoteil hoch. Dann könnten wir mal schauen, ob es an den Einstellungen in diesem Dokument (Einstellungen der Vorlagen) liegen könnte. Möglicherweise findet so jemand schnell den richtigen Haken. ------------------ Andreas Westphal SOLIDWORKS zertifiziert Ing.-Büro Westphal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014
|
erstellt am: 08. Jan. 2019 06:48 <-- editieren / zitieren --> Unities abgeben:
|
ad_man Mitglied freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1366 Registriert: 20.12.2003 SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000
|
erstellt am: 08. Jan. 2019 08:22 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
Hallo Dörte, wenn ich deinen Winkel in meine Zeichnungsvorlage packe, dann ist das Ganze so, wie ich es haben möchte. Es muss also irgendetwas an deinen Dokumenteinstellungen nicht passen... ------------------ ========== Gruß Andreas ========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Westphal Mitglied Trainer / Ingenieurbüro für SOLIDWORKS
Beiträge: 334 Registriert: 26.06.2000 Grundlagen- und Aufbauschulungen seit 1997 HP ZBook 17 G5 32 GB RAM NVIDEA Quadro P4200 WIN10 prof. X64 SOLIDWORKS 2020-2023
|
erstellt am: 08. Jan. 2019 08:43 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
Schau mal bitte nach diesem Haken in den Dokumenteneinstellungen in deiner Zeichnung. ------------------ Andreas Westphal SOLIDWORKS zertifiziert Ing.-Büro Westphal [Diese Nachricht wurde von Andreas Westphal am 08. Jan. 2019 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014
|
erstellt am: 08. Jan. 2019 09:00 <-- editieren / zitieren --> Unities abgeben:
Hallo Andreas (ad-man), danke dir und ja, das war mir klar, daß an den Dokumenteneinstellungen etwas einzustellen sein muß, nur was? @Andreas (Westphal) das hat man mir Andi auch schon geraten, nur dann ist die ganze Kontur in der Farbe, in der ich das Bauteil gezeichnet habe. "Händisch" kann ich im Anschluß die Farbe ändern, indem ich rechtsklick auf die Linie gehe, Linienfarbe auswähle und in der aufploppenden Farbpalette den Haken bei Standard raus nehme. Dann habe ich eine schwarze, dünne Linie. Aber das kann es nun wirklich nicht sein. [Diese Nachricht wurde von Doerte1 am 08. Jan. 2019 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Westphal Mitglied Trainer / Ingenieurbüro für SOLIDWORKS
Beiträge: 334 Registriert: 26.06.2000 Grundlagen- und Aufbauschulungen seit 1997 HP ZBook 17 G5 32 GB RAM NVIDEA Quadro P4200 WIN10 prof. X64 SOLIDWORKS 2020-2023
|
erstellt am: 08. Jan. 2019 09:21 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
ups … habe ich doch glatt überlesen … die Info von Andi. Mach bitte mal von dem Winkel (der von dir schon hochgeladen wurde) eine Zeichnung und lade sie hoch! Dann sehen wir direkt die Einstellungen in der Vorlage. Vielleicht fällt uns da noch was auf.
------------------ Andreas Westphal SOLIDWORKS zertifiziert Ing.-Büro Westphal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man Mitglied freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1366 Registriert: 20.12.2003
|
erstellt am: 08. Jan. 2019 09:31 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1

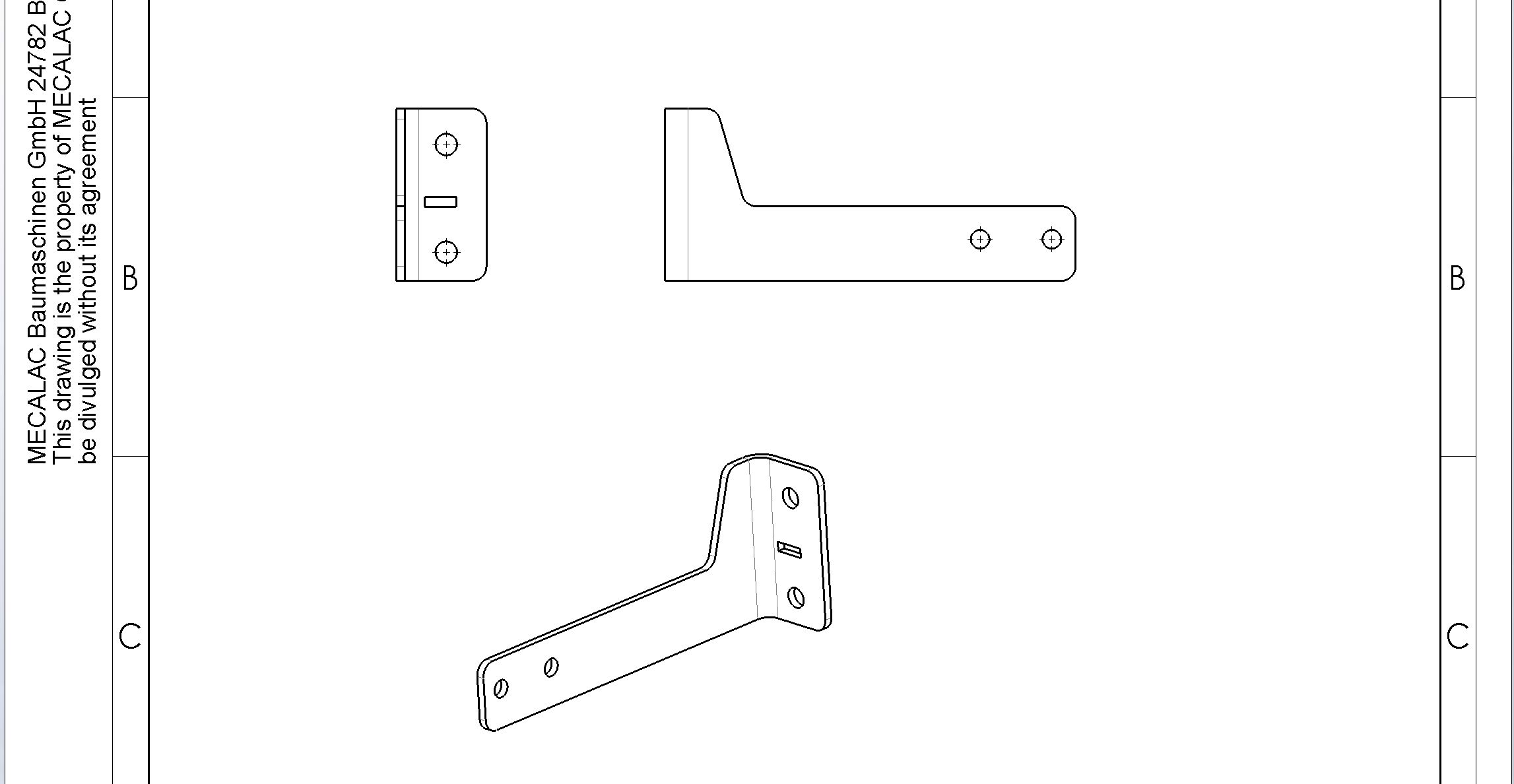

Hallo Dörte, schau doch mal auf diese beiden Einstellungen aus den Screenshots. Alternativ habe ich dir mal meine Zeichnungsvorlage angehängt, dann kannst du da mal mit rumexperimentieren. ------------------ ========== Gruß Andreas ========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014 SWX 2018
|
erstellt am: 08. Jan. 2019 10:19 <-- editieren / zitieren --> Unities abgeben:
@Andreas (ad-man) die Einstellungen sind bei mir die gleichen. Danke für die Vorlage. Ich habe sie mal runter geladen und schau mal nach, was dort anders ist @Anderes (Westpfahl) ich habe mal eine Zeichnung und eine Vorlage hochgeladen. Vielleicht findest du ja was. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man Mitglied freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1366 Registriert: 20.12.2003
|
erstellt am: 08. Jan. 2019 12:05 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
Hallo Dörte, es scheint nicht an deinen Dokument- sondern an den Systemeinstellungen zu liegen. Wenn ich deine Zeichnung öffne, ist alles prima und so wie es sein soll. Vielleicht kannst du die Systemeinstellungen einmal resetten (lassen) und neu eingeben. ------------------ ========== Gruß Andreas ========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Westphal Mitglied Trainer / Ingenieurbüro für SOLIDWORKS
Beiträge: 334 Registriert: 26.06.2000 Grundlagen- und Aufbauschulungen seit 1997 HP ZBook 17 G5 32 GB RAM NVIDEA Quadro P4200 WIN10 prof. X64 SOLIDWORKS 2020-2023
|
erstellt am: 08. Jan. 2019 12:32 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
… ging mir gerade genauso. Alles in der Zeichnung war i.O. Vielleicht kann ich morgen noch mal nach einer Option suchen, die das Verhalten beeinflußt. Heute wird das nichts mehr. ------------------ Andreas Westphal SOLIDWORKS zertifiziert Ing.-Büro Westphal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014
|
erstellt am: 08. Jan. 2019 13:25 <-- editieren / zitieren --> Unities abgeben:
|
Manfred Kern Mitglied Softwareentwicklung CAD/CAM-Systembetreuung
Beiträge: 86 Registriert: 25.05.2000 ** CSWP 06/2004 ** DELL Precision 7530 SW 2020 SP5 SW 2019 SP3 Visual Studio 2017 pro
|
erstellt am: 08. Jan. 2019 16:03 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
Hallo Dörte. Wir hatten mal ein ähnliches Problem beim Umstieg auf SW2017. In unseren Blattvorlagen waren Farben voreingestellt, die plötzlicht falsch angezeigt wurden. Nach langem Hin und Her war die einzige Lösung das wir die Blattvorlagen NEU erstellt haben. Die alten waren von 2007. Damit war unser Problem gelöst. Scheinen bei der Konvertierung wohl einen "Knacks" bekommen zu haben. Gruß Manfred
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014
|
erstellt am: 10. Jan. 2019 06:49 <-- editieren / zitieren --> Unities abgeben:
Danke Manfred, das ist natürlich ein Punkt, auf den ich überhaupt nicht gekommen wäre. Alles hab ich neu abgelegt und die Settings haben die Kollegen übernommen. Aber gut zu wissen, daß man an der Schraube auch noch drehen kann. Ich hatte sowieso vor, die Rahmen neu zu erstellen.....was ich hoffentlich bald in Angriff nehmen kann. Danke nochmals an alle Gruß Dörte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
konst06 Mitglied Dipl.-Ing.
Beiträge: 103 Registriert: 22.07.2005 Win10 Pro. v. 10.0.17134 SWX 2022 SP5.0 SWX E-PDM 2022 Vers 30.50.0062 NVIDIA QUADRO P2000 V417.71 Lenovo MT 30 BX Think Station P520c Intel(R) Xenon(R) CPU CPU W-2135 @3.7 GHz 3.7 GHz, 32 GB RAM
|
erstellt am: 14. Jan. 2019 11:27 <-- editieren / zitieren --> Unities abgeben: Nur für Doerte1
|
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014
|
erstellt am: 15. Jan. 2019 07:18 <-- editieren / zitieren --> Unities abgeben:
|
Doerte1 Mitglied techn. Zeichnerin
Beiträge: 36 Registriert: 19.02.2014 SWX 2018
|
erstellt am: 11. Jun. 2020 12:00 <-- editieren / zitieren --> Unities abgeben:
Eine sehr späte Antwort, aber ich dachte, ich sollte das noch nachpflegen. Die Lösung war so offensichtlich, daß ich sie nicht gesehen habe. Die Farbe war ein sehr dunkles Rot, welches beim flüchtigen hinsehen als Schwarz erschien und wenn ich mir die ganz rechte Farbleiste gesehen hätte, dann wäre mir das auch aufgefallen. Gruß Dörte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
