Thema: Catia Flächenmodell in Workbench importieren (5472 mal gelesen)
|
Kunggu Mitglied Student
Beiträge: 12 Registriert: 24.01.2011 V5R19 Ansys Workbench 12.1.0
|
erstellt am: 03. Feb. 2011 18:18 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich möchte ein Flächenmodell aus Catia nach Workbench importieren um es dort zu vernetzen. Das hat mir trotz langen rumprobieren erhebliche Probleme bereitet. Das Problem ist, dass nach dem Import ein etwas ungenaues Modell entsteht bei dem die Flächen nicht mehr sauber abgeschnitten sind (siehe Bild). Dadurch kann ich keine durchgängigen Flächenverbindungen in Workbench mehr erzeugen und somit nicht vernetzen. Ich habe sowohl "gemeinsame Topologie", "Kantenverbindungen" etc. und diverse Reperaturoptionen in Workbench versucht, das hat alles nur teilweise geholfen. Auch in Catia habe ich vergeblich Befehle wie "Flächen zusammenfügen" und "reparieren" versucht. Hat jemand schon Erfahrung mit diesem Problem gesammelt. Ich könnte mir vorstellen dass es mit der Genauigkeit des Modells zusammenhängt. Weiß jemand wo man diese verändern kann?
Das Catiamodell ist ansonsten sauber erstellt, mir erscheint das als ein Problem dass ziemlich leicht zu lösen sein müsste, da es keine ungewöhnliche Anwendung ist. Leider habe ich keine Idee wie ich das weiter angehen sollte. Vielen Dank!
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater
Beiträge: 3716 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 03. Feb. 2011 19:35 <-- editieren / zitieren --> Unities abgeben: Nur für Kunggu
Hi Kunggu. Welches Austauschformat nutzt du denn? Ach ja: und fülle bitte Deine Systeminfo aus, denn dein CATIA Releasestand ist wichtig ------------------ gruß, Tom
[Diese Nachricht wurde von thomasacro am 03. Feb. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kunggu Mitglied Student
Beiträge: 12 Registriert: 24.01.2011 V5R19 Ansys Workbench 12.1.0
|
erstellt am: 04. Feb. 2011 10:53 <-- editieren / zitieren --> Unities abgeben:
Ich habs mit "Externe Geometriedatei importieren" und dem .CATPart versucht. Dann kam es zu gezeigtem Ergebnis. Auch mit *.step und *.igs hat es nicht geklappt, da wurden dann die Flächen ganz komisch zusammengefasst und teilweise auch weggelassen:-( Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kunggu Mitglied Student
Beiträge: 12 Registriert: 24.01.2011 V5R19 Ansys Workbench 12.1.0
|
erstellt am: 04. Feb. 2011 11:29 <-- editieren / zitieren --> Unities abgeben:
Ich habe jetzt die "Qualität der Facetten" hochgestellt, danach wurde das Modell besser angezeigt, hat aber an dem eigentlichen Problem nichts verändert. Wenn ich das Modell importiere, danach Gemeinsame Topologie, Kantenverbindungen, Bauteilgruppe etc anwende, sind sehr viele Kantenverbindungen noch nicht erkannt (=rot). Manche lassen sich durch Reperatur etc noch hinbiegen, jedoch nicht alle. Auch ist dieses Verfahren sehr aufwendig und es scheint mir es müsste einen einfacheren Weg für dieses gängige Verfahren geben. Hat jemand schon Erfahrung damit gesammelt. Welche Voraussetzungen muss das Catia Modell haben und was ist eurer Erfahrung nach der beste Import für Flächenmodelle? Vielen Dank, ich hoffe mir kann jemand ein paar nützliche Tipps geben:-)
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin
Beiträge: 2785 Registriert: 01.07.2009
|
erstellt am: 04. Feb. 2011 17:57 <-- editieren / zitieren --> Unities abgeben: Nur für Kunggu
Hallo Namenloser, Zitat: Original erstellt von Kunggu: ...Wenn ich das Modell importiere, danach Gemeinsame Topologie, Kantenverbindungen, Bauteilgruppe etc anwende, sind sehr viele Kantenverbindungen noch nicht erkannt (=rot).
Das liegt vermutlich daran, dass es sich um keine "gemeinsame Topologie" handelt! Du hast mehrere Einzelflächen zusammengestellt, die so, ohne weitere Trimmung, keinen Flächenverbund ergeben können! Eine Topologie besteht aus mehreren Flächen, die sich jeweils an den Rändern Treffen. Und NUR dort! Nicht mittendrin in der Fläche! Außerdem teilen sich, wenn ich das richtig sehe, mehrere Flächen je eine gemeinsame Kante. In welche Richtung soll also die Topologie verlaufen? Es kann pro Kante immer nur je EINE Fläche mit je EINER Nachbarfläche verbunden werden. Stell Dir z.B. mal 3 einzelne Flächen vor, die sich Mercedesstern-förmig in der Mitte treffen. Je 2 Flächen lassen sich zu einer Topologie vereinen, die dritte bleibt leider übrig! Mein Vorschlag: Ändere das Modell ab, so dass daraus eine gemeinsame Topolgie erstellt werden kann. (Trimmen, Trennen, Verlängern, etc.) LG, Nina
------------------ Looking Beyond The End Of Our Noses (Active Minds) System-Info | Bildschirmaufzeichnung? -> Film ab! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kunggu Mitglied Student
Beiträge: 12 Registriert: 24.01.2011 V5R19 Ansys Workbench 12.1.0
|
erstellt am: 10. Feb. 2011 08:25 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank Nina für deine Antwort! Ich habe jetzt das Catia Modell in Einzelflächen unterteilt, leider funktioniert es damit auch nicht wirklich viel besser. Wie sollte ich vorgehen um das Modell zu vernetzen auch wenn es Stöße von mehr als zwei Flächen gibt? (und gemeinsame Topologie da anscheinend nicht möglich ist). Kann ich WB irgendwie beibringen, dass es sich hierbei um ein einziges Bauteil handelt, bzw wie kann ich kontrollieren ob es auch so erkannt wurde? (rote, schwarze Linien?) Danke, Andi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
christophus Mitglied Fahrzeugtechnikstudent
Beiträge: 18 Registriert: 14.11.2011
|
erstellt am: 16. Nov. 2011 15:39 <-- editieren / zitieren --> Unities abgeben: Nur für Kunggu
Hallo zusammen, ich bin mit einem ähnlichen Problem auf diesen Beitrag gestoßen. Bei mir geht es um die Berechnung einer Motorhaubengeometrie. Nach dem Import in ANSYS gibt es immer Überschneidungen zwischen der Motorhaubenoberfläche und des Versteifungsrahmens. In der Catia part-Datei liegen beide Flächen als Einzelflächen vor. Ein Trimmen zu einer einzigen Flächen funktioniert nicht. Die Funktion Zusammenfügen bringt das selbe Ergebnis beim Import. Ich habe bereits alle möglichen Importformate ausprobiert, sowie alle möglichen Importeinstellungen in ANSYS durchprobiert. Hat noch jemand eine Idee?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin
Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!
|
erstellt am: 16. Nov. 2011 16:55 <-- editieren / zitieren --> Unities abgeben: Nur für Kunggu
Hallo christophus, erstmal herzlich Willkommen im Forum!
Zitat: Original erstellt von christophus: ...Ein Trimmen zu einer einzigen Flächen funktioniert nicht...
Die entscheidende Frage ist: Wieso nicht? Sind dort irgendwelche Lücken, oder Überschneidungen im CATIA-Modell? Liebe Grüße, Nina
------------------ Nichts auf der Welt ist so gerecht verteilt wie Intelligenz. Jeder ist der Meinung, genug davon zu besitzen. [René Descartes] Ist das nicht wunderbar?!? System-Info | Bildschirmaufzeichnung | Creo 1 | Richtig fragen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
christophus Mitglied Fahrzeugtechnikstudent
Beiträge: 18 Registriert: 14.11.2011
|
erstellt am: 17. Nov. 2011 15:10 <-- editieren / zitieren --> Unities abgeben: Nur für Kunggu

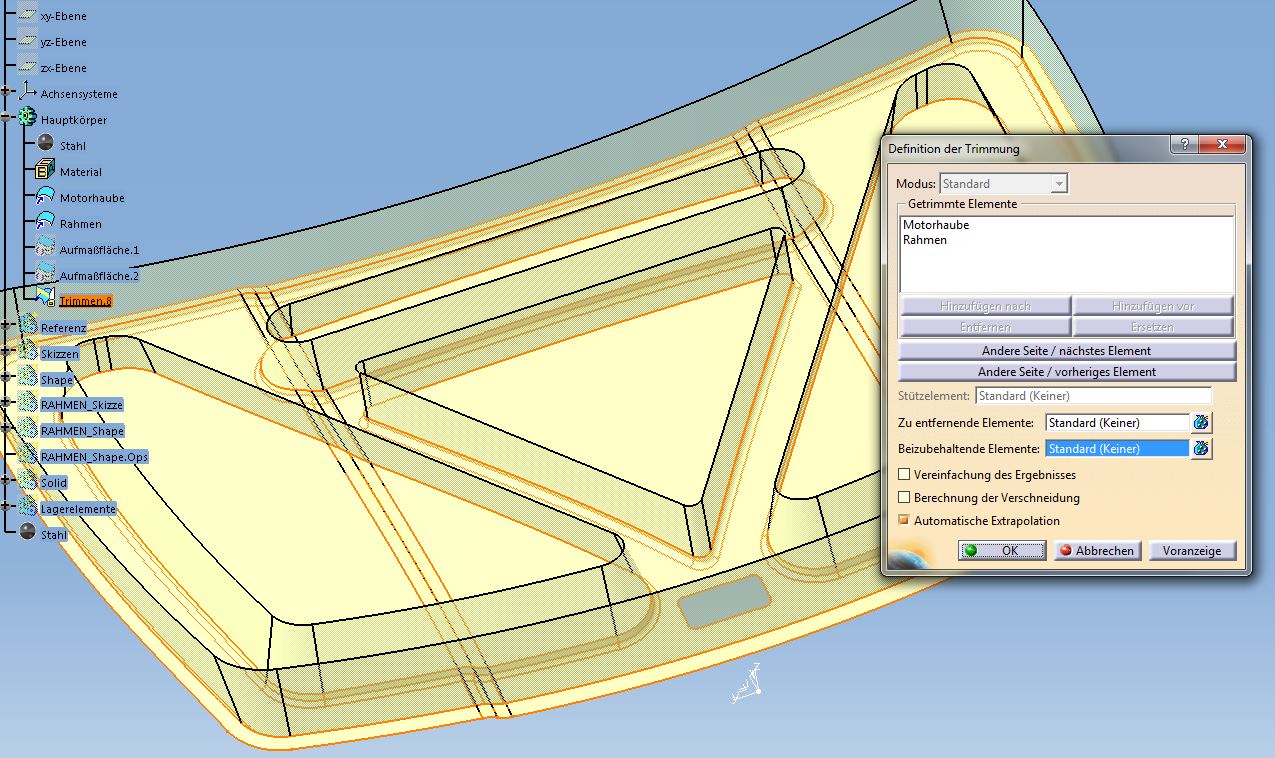

Vielen Dank für deine schnelle Antwort. Mit der Trimmen Funktion wird immer ein Teil der Motorhaubenoberfläche weggeschnitten (im angehängte Bild sieht man, dass die transparent dargestellten Flächen weggeschnitten werden). Gibts da die Möglichkeit diese Fläche beizubehalten? Über die Funktion "Beizubehaltende Elemente" bekomme ich das nicht hin. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)
Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 17. Nov. 2011 15:22 <-- editieren / zitieren --> Unities abgeben: Nur für Kunggu
Hallo christophus, die ursprünglichen Flächen, die getrimmt wurden, sind ja nicht wirklich weg, sondern nur verdeckt. Du kannst sie nochmal vorholen, nochmal trimmen und die andere Seite behalten. Dann hast Du beide Flächen. ------------------ Gruß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
christophus Mitglied Fahrzeugtechnikstudent
Beiträge: 18 Registriert: 14.11.2011
|
erstellt am: 17. Nov. 2011 16:04 <-- editieren / zitieren --> Unities abgeben: Nur für Kunggu
Super. Größten Dank! Ich habe die beiden Einzelflächen (Motorhaube, Rahmen) einfach kopiert. Dann nochmal getrimmt, aber dieses mal die andere Seite beibehalten. Die Geometrie habe ich dann als .igs abgespeichert und in ANSYS importiert. Zu meiner Freude verschneiden sich dieses mal keine Flächen mehr Alles sieht sauber aus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
