Tag zusammen,
ich habe ein, ich hoffe dochmal kleines, Problem und zwar kriege ich es nicht hin eine Skizze an einer Linie langzuführen. Zwei Probleme tun sich dort bei mir auf.
Erstens:
Wie kriege ich eine 3-Dim-Linie zustande. Ich denke mal in GSD, nur wie? Ach ja ich benutze Catia V5R16.
Zweitens:
Wie kann ich dann meine Skizze an dieser Linie langführe. Habe das mal hinbekommen. Mir ist nur leider entfallen wo und wie ich das gleich nochmal mache.
Hoffe ihr könnt mir Helfen, vielen Dank im Voraus,
LG soulchild
PS: Muss zu meiner Verteidigung sagen das ich sehr lang nicht mehr mit CATIA gearbeitet habe und ich somit wieder ein blutiger Anfänger gewurden mit ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von soulchild7:

Wie kriege ich eine 3-Dim-Linie zustande. Ich denke mal in GSD, nur wie?

---

Bei Linie denke ich an was gerades. Da würde ich mal die Funktion Linie versuchen. Wenn's doch was gekrümmtes sein sollt, hängt's davon ab, wie es aussehen soll.

Zitat:

---

Zweitens:
Wie kann ich dann meine Skizze an dieser Linie langführe.

---

Mit Sweep im GSD, wenn es eine gkrümmte Kurve ist. Ist es nur eine gerade Linie, dann geht Extrude.

------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Soll eine Kurve keine Linie sein. Möchte so was ähnliches Wie ein Gokartpedal nachzeichnen, dafür bräuchte ich eine Kurve die sich aber im 3-dimensionalen Raum befinden. Ist dies überhaupt in Catia möglich oder muss man da dann mit Referenzelementen arbeiten??
PS: Danke für die schnelle Antwort und Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

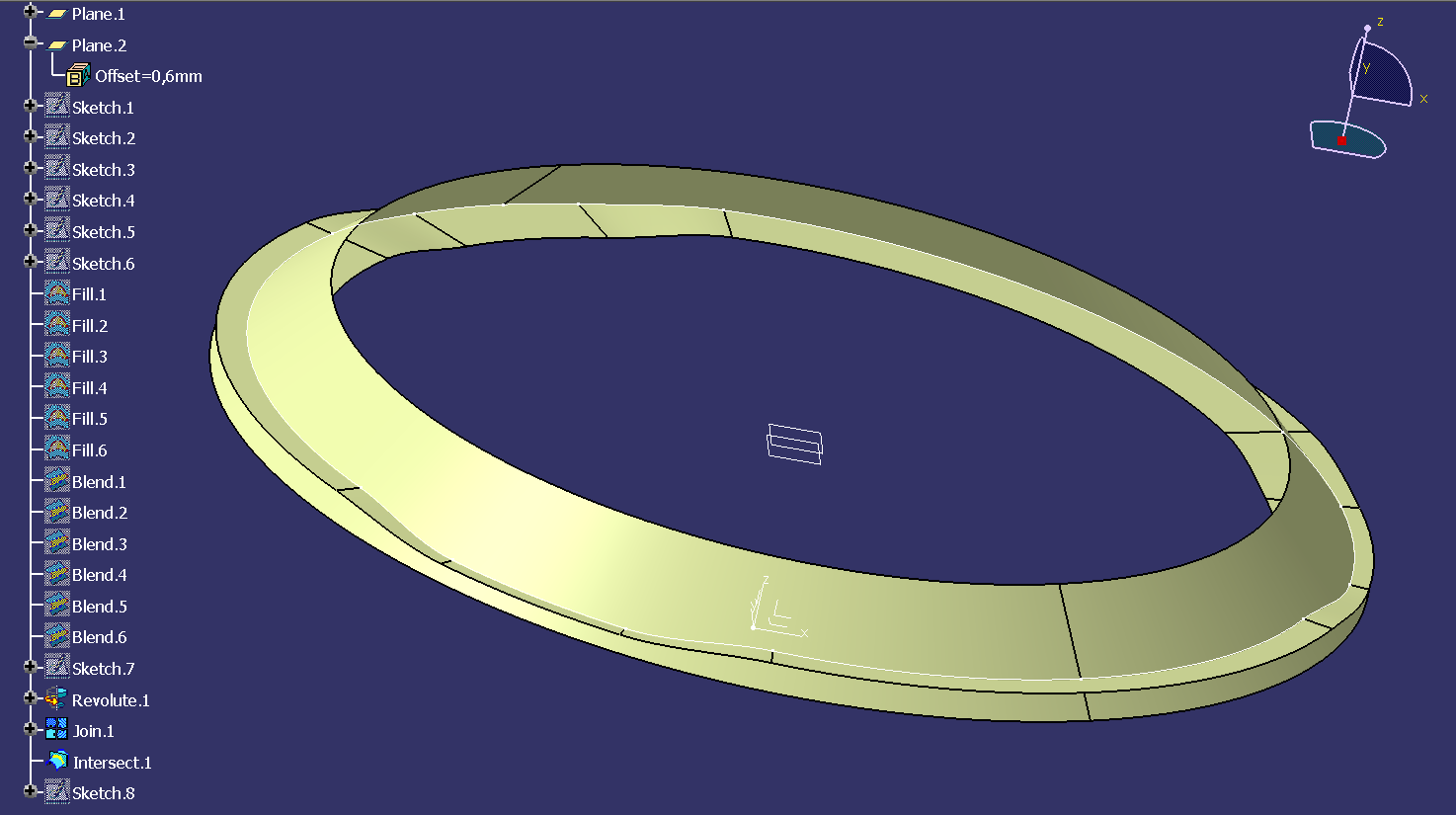

eine Raumkurve (grün) kann man mittels Combine und 2 Skizzen (jeweils gelb) erstellen, auf dieser dann ein Profil entlanggleiten kann.
Das Profil (pink) erstelle ich meist frei im Raum und definiere ein Ende (grüner punkt) als Anhangspunkt, diesen nehme ich zur Positionierung auf  Führungskurve (grün), siehe auch png

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

3DRaumkurve.png Ergebnis.PNG

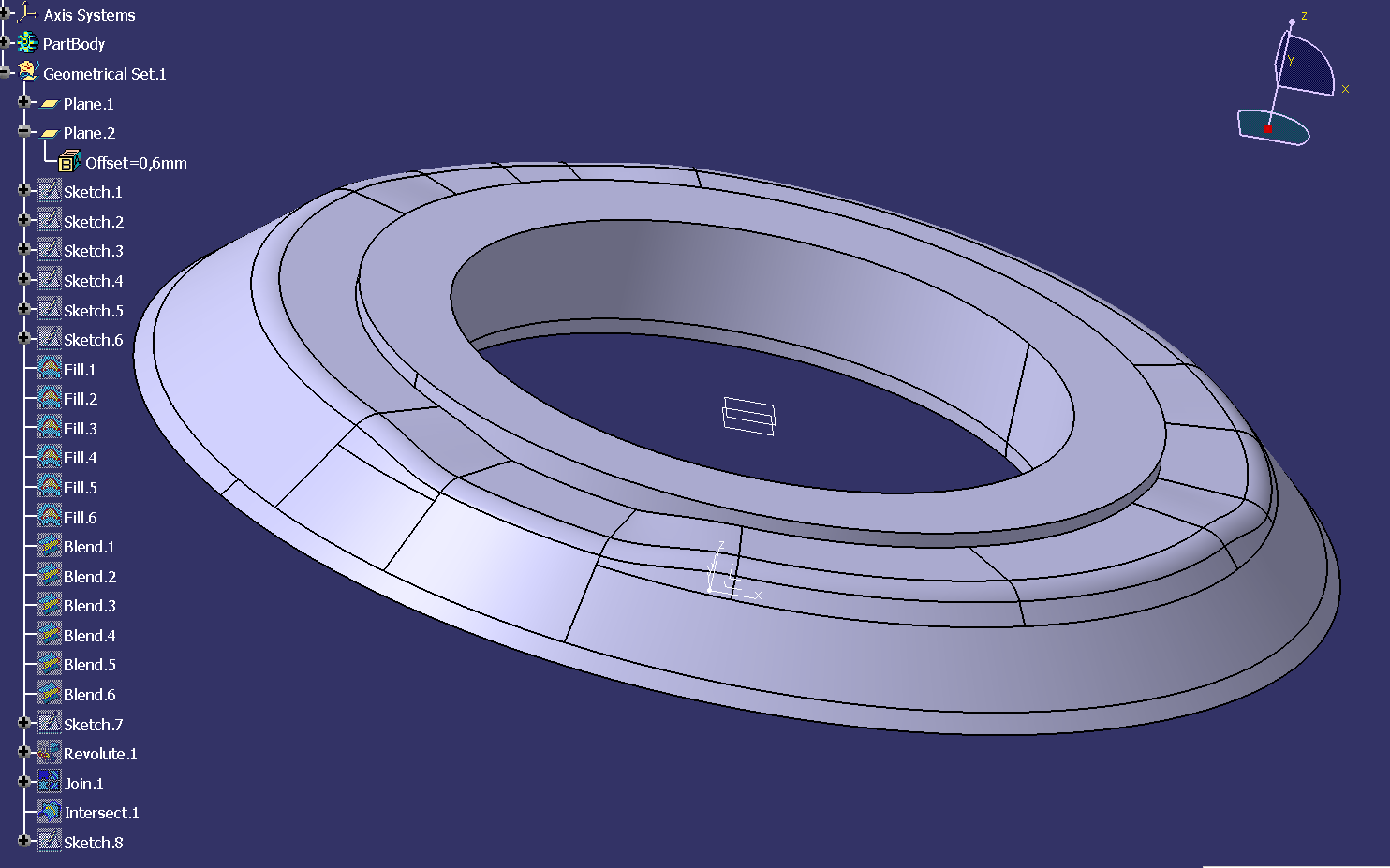

Hatte gestern ein ähnliches Problem.
Wollte 3 erhabene Lagerstellen erzeugen
Habe mir Skizzen in Unterschiedlichen Ebenen erzeugt, Als Fläche aufgefüllt, mit Blend verbunden, die Flächen mit Join zusammengefügt.
Einen "Kegelstumpf" erzeugt der durch die Flächen schneidet und mit dem Join die Schnittlinie erzeugt, fertig war die Führungskurve.
Dann die Kontur gezeichnet und mit der Funktion Rippe entlanglaufen lassen.
Als Option der Rippe Auszugsrichtung in Z gewählt.

------------------
Was nicht passt, wird passend gemacht!!



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

VERSUCHLAUFFLAECHEN.CATPart.txt

Da die Daten erfunden sind, hier mal zum nachsehen (V5R14)

------------------
Was nicht passt, wird passend gemacht!!



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tag zusammen, vielen Dank für eure Antworten. Leider kriege ich es aber immer noch nicht hin...warum auch immer. Also ich will so was wie ein Go-Kart-Pedal nachzeichnen. Das heißt ein Rohr was im Raum d.h. in jede Richtung einmal verbogen ist. Es hat grade Stücke und an den Biegestellen soll es bestimmte Radien haben. Ich habe es schon mit Skizzen und Ebenen probiert und mit nem Spline, leider ohne erfolg... Bitte um Hilfe, da ich die Arbeit bald gerne fertigstellen würde...danke im Voraus...
Liebe Grueße soulchild

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi,

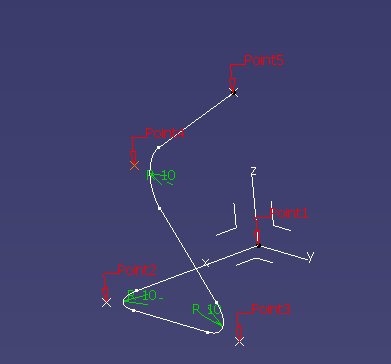

für die Erstellung der 3D-Kurve könntest du auch die Funktion "Polyline" benutzen. Allerdings musst du vorher Punkte erzeugen, durch die du die Polyline legst. Dafür kannst du an den Punkten auch direkt einen Radius mit eingeben.

Viele Grüsse

Christina

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke cdroste,

genau so eine Sache meinte ich. Habe es auch sofort hinbekommen.
Nochmal vielen Dank für alle Tips.

mfg soulchild
