Hallo miteinander,

kann mir jemand sagen, ob bzw. wie ich mit der CATIA eine Sinuskurve generieren kann?

Besten Dank für Eure Hilfe und Gruß aus dem wilden Süden,

  fireman

------------------
Be yourself, but better!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo fireman,
das geht über eine FOG. In der Toolbar "Knowledge" unterhalb der Design Tables.
Du musst innerhalb des FOG-Dialogs einen formalen Parameter (y) vom Typ real  und einen (x) vom Typ Angle erzeugen.
Dann z.B. die Formel y=100*sin(x*2*PI) definieren. !00 ist die Amplitude und kann ggf. über einen Parameter ausserhalb des FOG definiert werden.

siehe auch:
http://ww3.cad.de/foren/ubb/Forum133/HTML/004498.shtml#000001
http://ww3.cad.de/foren/ubb/Forum139/HTML/000391.shtml#000003

Insbesondere die Beiträge von Steffen Hohmann sind sehr hilfreich.

------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich war etwas in Hektik und habe vergessen das mit der parallelen Kurve zu erwähnen:
Also , dann eine gerade Linie erzeugen. Zu dieser Linie eine parallele Kurve (im GSD) und als Offset das Law (FOG) auswählen.

------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

habe mal zu der Funktion wieder eine Frage:
Ich kann mit dem fog-Dialog (law) ja ein Mathematisches Gesetz definieren, mit dem ich dann (wie oben von Jochen beschrieben) auch eine mathematisch-exakte Kurve generieren kann. Soweit, so gut. Aber CATIA nimmt ja immer nur einen Bereich von 0-1.
Wie kann ich denn einen anderen Bereich der Funktion abgreifen? Muss ich da wirklich meine Funktion mathematisch so umbauen, dass die Verschiebung bereits in der Formel definiert ist?

Besten Dank für hilfreiche Impulse, Gruß aus dem wilden Süden,

  fireman

------------------
Be yourself, but better!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

wenn man will kann man einen Sinus auch konstruiere.
Bei sowas macht malen ja auch Spass .

1. Linie mit gewünschter Wellenlänge erstellen.
2. Translationsfläche (mit Referenzfläche) erstellen.
  Der Winkel sollte zu einer der ersten Linie parallelen
  Plane 0deg bis 360deg (Regel im Translationsflächenmenue).
  Die Länge der Fläche ist die halbe Amplitude.
3. Äussere Boundary der Fläche ableiten
4. Ableitung auf Plane parallel zur ersten Linie projezieren.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kri,

danke für die gute Beschreibung. Ist bei einem Sinus sicherlich hilfreich, aber im konkreten Fall geht es inzwischen nicht mehr um eine Sinuskurve, sondern um eine etwas komplexere math. Funktion. Grob gesagt möchte ich die Sache einfach ein bisschen "allgemeiner" behandelt haben, also für sämtliche math. Funktionen einsetzbar wissen.

Gruß aus dem wilden Süden,

  fireman

------------------
Be yourself, but better!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo fireman,

sehr guter Ansatz es allgemein zu behandeln.
So kann es dann auch jeder verstehen und die Beantwortung der Frage ist auch einfacher.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo fireman,

ja, den Wertebereich mußt Du in die Formel mit einbringen, da CATIA immer von 0...1 verwendet.

Bsp.:

Wertebereich [0...100]  y=100*x
Wertebereich [20...50]  y=30*x+20
Wertebereich [0...2PI]  y=sin(x*360deg)

Gruß
Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Steffen,

danke für die Antwort, war so, wie ich es vermutet hatte.
Also wirklich den Ansatz der math. Verschiebung nutzen.
Besten Dank und 10U´s,

gruß aus dem wilden Süden,

  fireman

------------------
Be yourself, but better!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

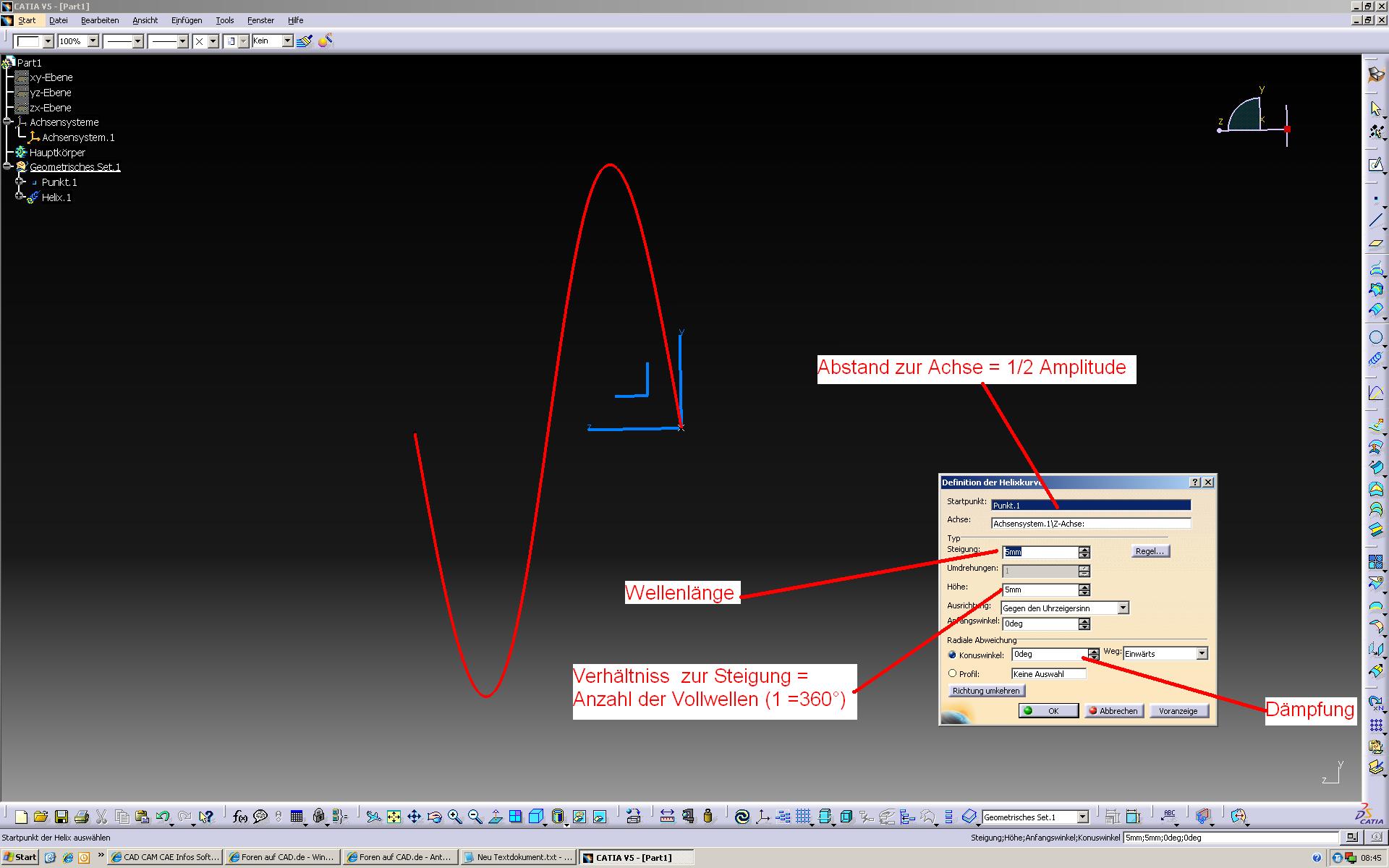

mir ist zur Konstruktion noch eingefallen,
das es auch mit einer Helix funktioniert.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
ich wollte auch eine Sinuskurve (und später mehr) in Catia zeichnen. Leider hats mich ein wenig aus der Bahn geworfen.
Die Regel mit x, y, und der Formel habe ich erstellt.
Im Sketcher habe ich eine gerade Linie gezogen und mit der Offset-Funktion eine weitere Linie erstellt.
Dann wollte ich die Distanz über den Formel-Editor bestimmten und habe über Parameter->Law "Beziehungen\Regel.1" eingefügt, was in der Fehlermeldung "Syntaxfehler in Zeile 0: eine Formel, die ein UndeterminedType zurückgibt, kann nicht für die Auswertung eines Parameters vom Typ Länge verwendet werden".
Wäre super, wenn mir jemand sagen könnte was ich alles falsch gemacht habe.

schönen Gruß, headphone

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Willkommen im Forum. Bitte Systeminfo ausfüllen.
Bei der Fehlermeldung würde ich vermuten, dass die Einheiten nicht zusammenpassen.
Wenn du mit der "Paralellen Linie" eine Funktion aufträgst, musst du die zu verwendende Regel direkt im Strukturbaum wählen. AFAIK geht das nicht mit dem Formeleditor.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

erstmal vielen Dank, konnte gleich mehrere Fehler beheben und habe nun endlich meine Sinus-Kurve.
Nun noch eine Frage:
Das mit dem Wertebereich habe ich nicht ganz verstanden, wie und wo gebe ich den an?
Bis jetzt habe ich lediglich die Sinuskurve so modifiziert, dass ich eine bestimmte Anzahl von Wellen bekomme, aber wie kann ich ein Ende z.B. bei 4Pi erreichen?

schönen Gruß, headphone

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Die Laufvariable hat einen Bereich von 0 bis 1.
Also muss deine Formel etwa so lauten:

Y = 5mm * sin (4* PI * X)

Gruß
Bernd

------------------
