Autor
|
Thema: Bezugsebene (2792 mal gelesen)
|
DCN Mitglied Maschinenbauingenieur
Beiträge: 515 Registriert: 23.01.2004 CATIA V5R22/ 29 /30 Creo 2.0/4.0
|
erstellt am: 30. Mrz. 2004 08:56 <-- editieren / zitieren --> Unities abgeben:
|
Dirkik Mitglied Entwicklungsingenieur
Beiträge: 80 Registriert: 25.09.2003 CATIA V5 R12 SP3
|
erstellt am: 30. Mrz. 2004 11:08 <-- editieren / zitieren --> Unities abgeben: Nur für DCN
Hallo!!! Mit der Ikone Ebene (Plane) oeffnet sich ein Dialogfeld, in dem alle moeglichen Ebenen ausgewaehlt werden koennen. Du kannst z.B. eine Ebnen Tangential zu einem Punkt auf einer gekruemmten Flaeche legen. Danach kannst du dazu eine Ebene durch Offset from Plane in einem bestimmten Abstand legen. Du kannst aber, falls deine Flaeche wirklich eben ist, nur den Befehl offset from Plane nutzen!!! Hilft dir das weiter? ------------------ Grüße aus Aachen, Dirk Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DCN Mitglied Maschinenbauingenieur
Beiträge: 515 Registriert: 23.01.2004
|
erstellt am: 30. Mrz. 2004 11:18 <-- editieren / zitieren --> Unities abgeben:
Hallo Dirk, kann ich eben nicht, wenn ich die Fläche anklicke kommt es automatisch zu der Option "tangential zu einer Fläche..." wohl gemerkt die Fläche ist nicht ein flaches Stück sondern komplexer zum Beispiel wie ein Zylinder aber nicht zu der Mantelfläche möchte ich offset machen sondern zu einer von den beiden Endflächen. Ich hoffe dass ich damit klarer ausgedrückt habe. Wie die Bezüge zu erstellen sind, ist mir bekannt. Gruß Nguyen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bloedefeld Mitglied Dipl.- Ing.
Beiträge: 94 Registriert: 13.08.2002
|
erstellt am: 30. Mrz. 2004 11:27 <-- editieren / zitieren --> Unities abgeben: Nur für DCN
es gibt unter windows einige hilfreiche tools mit denen es möglich ist den inhalt des bildschirmes in eine datei abzuspeichern (.jpg, .bmp, .tif, usw.). da dies den machern dieses forums bekannt war haben sie "Datei anhängen" in die homepage integriert. vielleicht wäre es nicht schlecht dies zu benutzen. gruss bloedefeld p.s. nicht persönlich nehmen aber mit der zeit geht es einem auf die nerven texte zu lesen, die mit einem bild ergänzt schneller zum erfolg führen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DCN Mitglied Maschinenbauingenieur
Beiträge: 515 Registriert: 23.01.2004 CATIA V5R22/ 29 /30 Creo 2.0/4.0
|
erstellt am: 30. Mrz. 2004 11:37 <-- editieren / zitieren --> Unities abgeben:
Hallo, wollte ich ja auch, aber irgendwas mit java und Unternehmensrichtlinien macht das bei mir schwer, deshalb habe ich nicht gemacht und bei meiner Workstation kann ich gar nichts einstellen. Das ist das Problem. Gruß Nguyen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myTea Mitglied Ingenieur Fahrzeugtechnik
Beiträge: 1344 Registriert: 22.07.2002 IBM/Lenovo Thinkpad Z61p Core Duo 2,13 3Gb Ram
|
erstellt am: 30. Mrz. 2004 11:55 <-- editieren / zitieren --> Unities abgeben: Nur für DCN
Naja wenn er eine Ebene parallel zu einer Fläche erstellen soll muss das natürlich eine ebene Fläche erstellen. Sonst ist es ja nicht eindeutig definiert wie die Ebene aussehen soll die Du erstellen willst. Wenn´s ne gekrümmte Fläche ist, bracuht er doch irgendwoher eine Richtung. Wenn zumindest eine Teilfläche eben ist müsstest Du die eigentlich auswählen können. Wenn nicht mach einen "Extract" im GSD von der ebenen Teilfläche und mach dann dazu die Offsetebene. Gruss, Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kalanja Mitglied Entwicklungsing.
Beiträge: 1239 Registriert: 29.10.2001
|
erstellt am: 30. Mrz. 2004 12:37 <-- editieren / zitieren --> Unities abgeben: Nur für DCN
|
Dirkik Mitglied Entwicklungsingenieur
Beiträge: 80 Registriert: 25.09.2003 CATIA V5 R12 SP3
|
erstellt am: 30. Mrz. 2004 14:55 <-- editieren / zitieren --> Unities abgeben: Nur für DCN
Also, es ist doch moeglich, einen Punkt irgendwo auf eine Flaeche (egal wie diese geformt oder gekruemmt ist) zu legen. RICHTIG? Danach ist es doch auch moeglich, eine Ebene durch diesen Punkt zu legen, welche tangential auf der Flaeche liegt. RICHTIG? Von einer Ebene kann ich doch beliebig viele und in beliebigen Abstaenden Ebnenen erzeugen, oder? Habe dass schon oft gemacht. Und immer hat alles funktioniert. Vieleicht liegt das Problem auch bei dem Begriff EBENE. Diese EBENEN werden ja durch zwei Vektoren aufgespannt. Sie sind also planar und eigentlich ohne Begrenzung. Falls ich damit etwas falsches geschrieben habe, bitte ich um die korrekte Definition einer Ebene!!! ------------------ Grüße aus Aachen, Dirk Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DCN Mitglied Maschinenbauingenieur
Beiträge: 515 Registriert: 23.01.2004
|
erstellt am: 30. Mrz. 2004 15:33 <-- editieren / zitieren --> Unities abgeben:

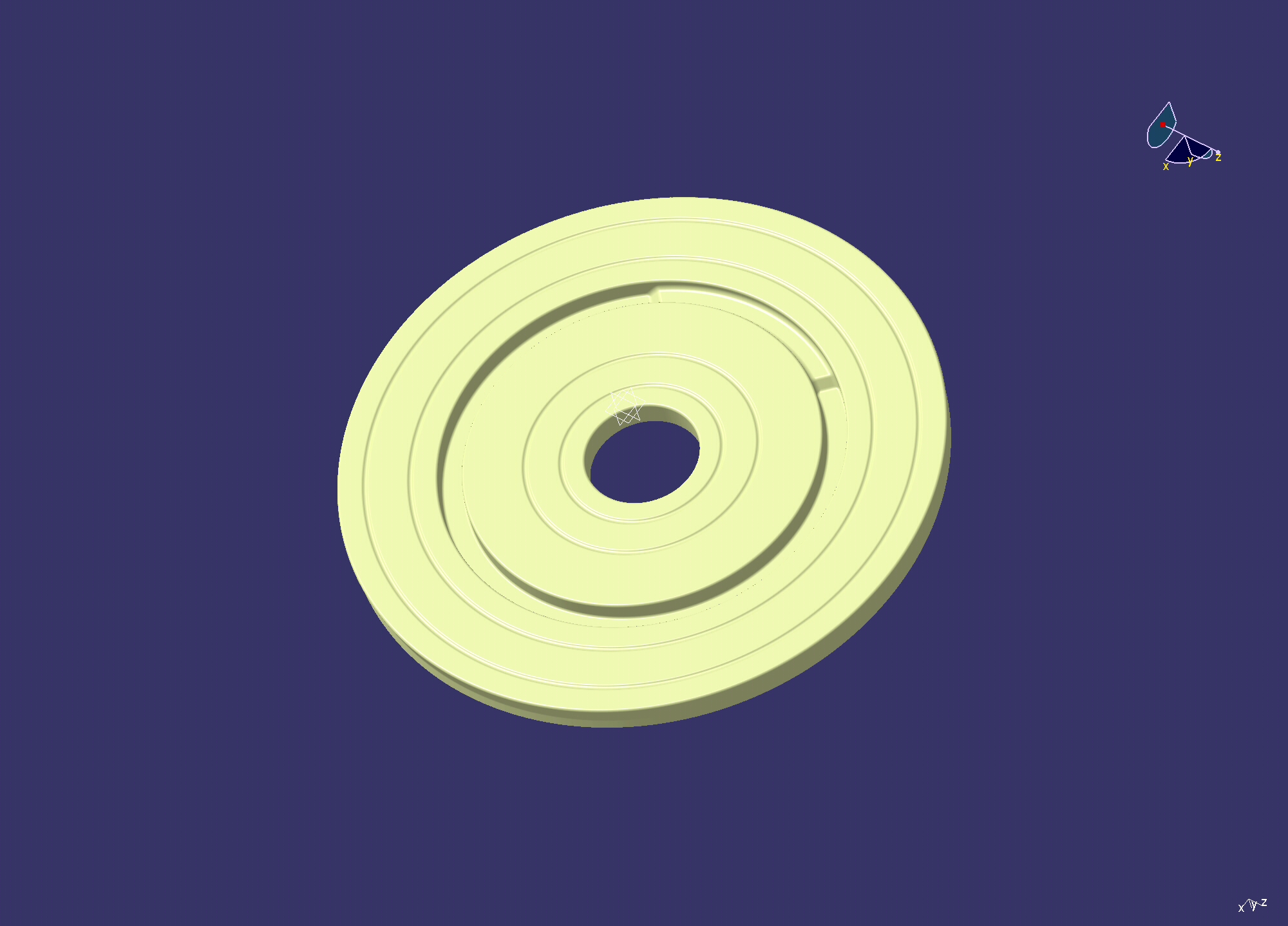

Hallo, Danke für eure Antwort, wie Thomas und Mario geschrieben haben, funktioniert das. Dirk, auch mit deine Methode klappt's und ihr habt alles richtig interpretiert was ich meinte. Mich wundert es nur das man bei Catia V5 so umständlich verfahren muß. Ich nehme noch mal das Beispiel Zylinder: wenn dieser Zylinder scharf kantig ist, kann mann auch die ebene Fläche anwählen, sobald eine Rundung da ist, kann man nicht, auch nicht in Modellbaum (das Problem bei V5 ist, wenn man die Verrundung erzeugt dann ist die Rundung quasi alle Flächengeometrie, die vor Ihr war). Schade, daß ich kein Bild anhängen kann, habe eben mit den Admins gesprochen, die Oberadmins sitzen wiederum im Hauptwerk in Ludwigsburg, das dauert dann zu lange. Ich werde mal anders versuchen. Gruß Nguyen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
