Hi!

Weiß jemand wie ich in der CATIA-Zeichnung einen Text z.B.

AGB-Halter SN 2 222 222 im Kreis schreiben kann?

Danke.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus Tweety,

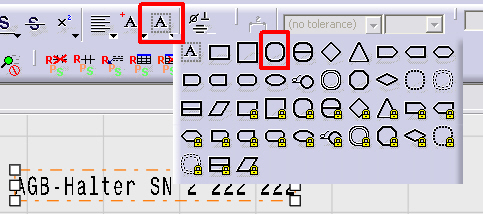

als erstes erstellst du einen Text. Danach klickst du ihn mit der linken Maustaste an. Das Symbol "Frame" wird nun aktiviert. Danach musst du nur mehr deinen gewünschten Rahmen auswählen.

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Oder meinst du den Text entlang einer Kurve (zB Kreisbogen) schreiben?
AFAIK geht das in Catia nicht.
Workaround: Text in einem anderen Programm (Inkscape, Coreldraw, ...) erstellen und in die Zeichnung einfügen (zB über dxf)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi!

Ne, keinen Rahmen ich meine schon entlang eines Kreises, an dem die Buchstaben anliegen.

Heißt es ich muss z.B. ein JPEG in CATIA einfügen, Zeichung als DXF speichern und dann den Text in die Skizze vom 5P einfügen um eine runde Prägung zu erhalten?

Wie mache ich dann aus dem eingefügten JPEG erst einmal ein 2D-Element?

Danke.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Ich dachte eher, den Text aus dem extra Programm direkt als zb als dxf abspeichern und das dxf in Catia öffnen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da bin denke ich aufgeschmissen, wenn ich höchstens nur PAINT habe.

Gibt's da vielleicht DEmo-Versionen zu solchen Programmen, die man kostenlos herunterladen kann?

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

also Demo kenn ich jetzt keines und bei Freeware wird es auch schon schwierig. Hast du Office (also PowerPoint) oder wenigstens OpenOffice installiert.

Wenn nicht installier dir OpenOffice (ist ja Freeware) erst dir den Text in dem Presentation Tool. IMHO kann man du einen Text im Kreis schreiben. Dann speichere die Folie als *.bmp. Jetzt hast du das Problem das du eine Rastergrafik hast aber für ein *.dxf eine Vektorgrafik brauchst. Das sollte dieses Programm hier schaffen

WinTopo Freeware

ANMERKUNG:
Das ganze ist ein Workaround und wurde nicht von mir getestet. Aber IMHO solltest du damit das gewünschte Ergebniss erzielen ohne einen cent auszugeben

------------------
MFG Daniel

Die KATJA ist halt doch nur ne zickige Französin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Tweety:
Die Frage taucht hier häufiger auf. HAst du es schon mal mit der Forensuche versucht?

------------------
Meine Firma  |  Website zum Buch |Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---

guckst du hier...

[Diese Nachricht wurde von schimme am 03. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Tweety79,

vielleicht hilft dir so ein kleines CATScript, bitte für dich anpassen.
Es muß eine Drawing aktiv sein

Language="VBSCRIPT"

Sub CATMain()

Dim specsAndGeomWindow1 As Window
Set specsAndGeomWindow1 = CATIA.ActiveWindow

Dim specsViewer1 As Viewer
Set specsViewer1 = specsAndGeomWindow1.ActiveViewer

Set drawingDocument1 = CATIA.ActiveDocument

Set MySheet = CATIA.ActiveDocument.Sheets.ActiveSheet
Set MyView = MySheet.Views.ActiveView
Dim MyText As DrawingText

PI=4*atn(1)
radiant=PI/180

start=90                                          'Startwinkel

alpha = 360                                      'Vollkreis

Text ="AGB-Halter SN 2 222 222"

iFontSize = 2                                    'Textgrösse

anzahl =len(Text)                                'Anzahl Buchstaben

phi = alpha/anzahl                                'Neigungswinkel

beta = start-90                                  'Startwinkel für Neigung

r = 10                                            'Radius

i=0
for winkel = start*radiant to (start-alpha)*radiant step -phi*radiant
  txt = Mid(Text,i+1,1)
  phi1 = beta - i*phi
  x = r*cos(winkel)
  y = r*sin(winkel)

  Set MyText = MyView.Texts.Add(txt, 100+x,100+y)      '100,100 ist Mittelpunkt des Kreises
  MyText.Angle = phi1
  MyText.SetFontSize 0,  0, iFontSize
  MyText.AnchorPosition = catMiddleCenter
  i = i+1
next

specsViewer1.ZoomIn

End Sub

Gruß Martin

------------------
mb

---

Hi!

Vielen dank für die Antworten. Insbesondere für das Macro. Ich versuche mir gerade die Programmierung beizubringen und bin am anfang.

Ich habe da sMacro gestartet und ich kann schreiben, aber nicht im Kreis.

Mal kurz für blöde: was muss ich da anpassen, damit es geht? Ich habe es gestartet, dann will er ein Befehl. Da bin ich auf schreiben und habe geschriben was ich haben wollte. Aber im Macro ist der Text enthalten. d.H. ich ´üßte gar net schreiben. welchen Befehl will er haben?

Danke.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi!

Korrektur. Es lag am CATIA, dass es nicht ging. Beim nochmal hochfahren hat es geklappt.

Ich muss nur noch herausfinden, wie ich die Buchstaben aufrichten kann.

Vielen Dank an alle.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Tweety,

tolle Sache das Makro - musste vorher immer den Umweg über ProE gehen.
Aber ist dir aufgefallen, dass er die Buchstaben dreht?
(je nachdem sich dieser befindet).
Hast du das so gelassen oder gibt es da eine Optimierung des Ganzen?

------------------
Man lernt nie aus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Das liegt wohl daran dass CATIA den Text automatisch in die Leserichtung dreht.
Manuell lässt sich das in den Eigenschaften des Texts unter Text -> Spiegeln -> "nicht spiegeln" abschalten

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich werfe nochmal Inkscape in die Runde, das Ganze gibt es auch portable,

für all diejengen die auch man auf einer Freiformkurve schreiben wollen, oder Grafiken verktorisieren
oder einfach eine andere Schrift haben wollen

http://portableapps.com/de/apps/graphics_pictures/inkscape_portable

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Super ich dank euch beiden!

Thomas Harmening - tolles Programm wenn das so funktioniert,
bloß doof, dass der Admin bestimmt ein Problem damit hat, hier einfach
etwas zu installieren - mach ich denn halt zuhause.

Hab schon gedacht das Portal(CAD.de) nutzt keiner mehr.
Hatte vor kurzen auch noch ne andere Frage gestellt gehabt - aber kam leider noch nichts.

------------------
Man lernt nie aus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
