Hallo Catianer,
habe da ein Problem wie kann ich im Drafting V5 dazu bringen die Toleranz mit in den Rahmen zu nehmen.
Gruß Dieter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ideas
Mitglied
CAD Systemingenieur, V5-Administrator

Senden Sie eine Private Message an ideas

Schreiben Sie einen Gästebucheintrag für ideas

Beiträge: 259
Registriert: 26.06.2003

V5R14
XP

erstellt am: 25. Aug. 2005 08:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für wvdail


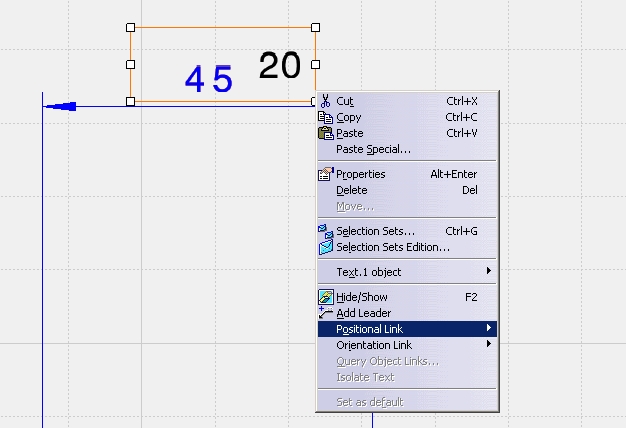

... wenn Du die Toleranz als eigenständigen Text mit einem Rahmen erzeugst, kannst Du diesen mit der Funktion "Positional Link" an das Maß dranhängen. Ist zwar umständlich, aber das Ergebnis müsste ok sein.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wvdail
Mitglied
-

Beiträge: 166
Registriert: 25.01.2001

HP Z400 Workstation
Win XPx64 SP2
Intel Xeon 3.33GHz
8GB RAM

erstellt am: 25. Aug. 2005 08:17

<-- editieren / zitieren -->

Unities abgeben:

Danke das hilft nur bedingt. Das Merkwürdige dabei ist bei meinem Kollegen auf der Windows Maschine geht das, bei Unix geht es nicht.
Vieleicht ist es nur ne Einstellungs Geschichte die wir noch nicht herausbekommen haben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

marcodebus
Mitglied

Senden Sie eine Private Message an marcodebus

Schreiben Sie einen Gästebucheintrag für marcodebus

Beiträge: 147
Registriert: 25.07.2003

erstellt am: 25. Aug. 2005 08:22

<-- editieren / zitieren -->

Unities abgeben:

Nur für wvdail

Hallo,

Das Maß mit der rechten Maustaste anklicken und Eigenschaften wählen. Dann die Klammern im Register 'Maßeinträge' um den Hauptwert positionieren. Bei 'Optionen für Umrahmung' bei 'Element' 'Wert + Toleranzbereich' wählen.

------------------
Gruss
Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

VFR-Treiber
Mitglied
BA-Student Fr. Mechatronik

Senden Sie eine Private Message an VFR-Treiber

Schreiben Sie einen Gästebucheintrag für VFR-Treiber

Beiträge: 10
Registriert: 22.12.2004

V5 R14 SP5
Win2000 Prof.
P4 3.4GHz
1GB RAM

erstellt am: 25. Aug. 2005 08:34

<-- editieren / zitieren -->

Unities abgeben:

Nur für wvdail

marcodebus hat recht, so gehts. Für alle "englischen" Benutzer:

Properties vom Maß, dort im Reiter "Dimension Texts" unter "Dimension Frame Options" bei "Element" "Value+Tolerances" und evtl. auch noch "+Text" auswählen.

------------------
Grüße
Oli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wvdail
Mitglied
-

Beiträge: 166
Registriert: 25.01.2001

HP Z400 Workstation
Win XPx64 SP2
Intel Xeon 3.33GHz
8GB RAM

erstellt am: 25. Aug. 2005 08:45

<-- editieren / zitieren -->

Unities abgeben:

Hallo Marco,
Super Danke!! das wars!!!
In V5 Kann man einfach zu viel einstellen, umstellen und verstellen
;-)
Gruß Dieter
Danke auch an Oli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Power
Mitglied

Senden Sie eine Private Message an Power

Schreiben Sie einen Gästebucheintrag für Power

Beiträge: 1077
Registriert: 08.11.2004

erstellt am: 25. Aug. 2005 10:44

<-- editieren / zitieren -->

Unities abgeben:

Nur für wvdail


Hi zusammen,

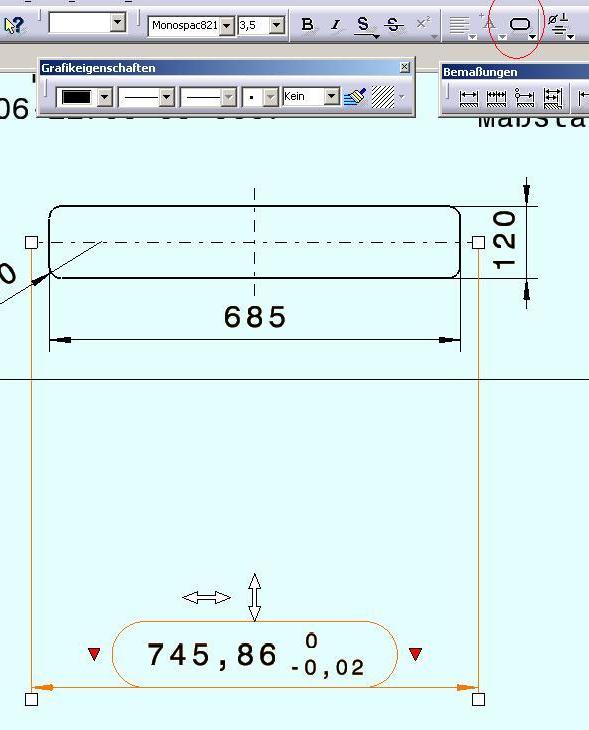

ich mach's normalerweise anders (siehe Bild). Von mir aus es ist einfacher und Schneller.

------------------
Gruß
Power

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wvdail
Mitglied
-

Beiträge: 166
Registriert: 25.01.2001

HP Z400 Workstation
Win XPx64 SP2
Intel Xeon 3.33GHz
8GB RAM

erstellt am: 25. Aug. 2005 10:51

<-- editieren / zitieren -->

Unities abgeben:

Hallo Power
ich glaube du hast da was falsch verstanden. Es ging nicht darum Toleranzen anzusetzen, sondern darum die Toleranz mit in den Ovalen Rahmen zu bekommen.
Gruß Dieter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Power
Mitglied

Beiträge: 1077
Registriert: 08.11.2004

erstellt am: 25. Aug. 2005 11:20

<-- editieren / zitieren -->

Unities abgeben:

Nur für wvdail

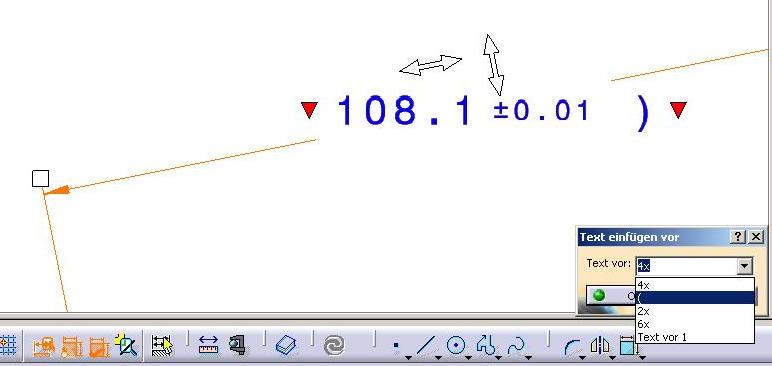

Etwa so was (siehe Bild)? Dann würde ich unter Tools>Optionen>Mechanische Konstruktion>Drafting>Manipulatoren>Änderung alle Häckchen einschalten. Dann kannst Du in der Zeichung aus ein mass klicken und davor erscheint ein rotes Dreieck, mit deren Hilfe kannst die Klammer setzen.

Wenn ich jetzt schon wieder falsch liege oder zu lästig bin, bitte um eine Entschuldigung

------------------
Gruß
Power

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wvdail
Mitglied
-

Beiträge: 166
Registriert: 25.01.2001

HP Z400 Workstation
Win XPx64 SP2
Intel Xeon 3.33GHz
8GB RAM

erstellt am: 25. Aug. 2005 11:33

<-- editieren / zitieren -->

Unities abgeben:


Sorry aber ich muss dir leider sagen Du leigst schon wieder falsch.
Schau mal in den Anhang der Durchmesser 5 so hatte ich es, so wollte ich es aber nicht. Wollte es so wie das Mass 6,5. Es ging darum die Toleranz in das Oval zu bekommen so wie Mass 6,5
gruß Dieter
PS: die nervst nicht !!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Power
Mitglied

Beiträge: 1077
Registriert: 08.11.2004

erstellt am: 25. Aug. 2005 12:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für wvdail


Hallo Dieter,

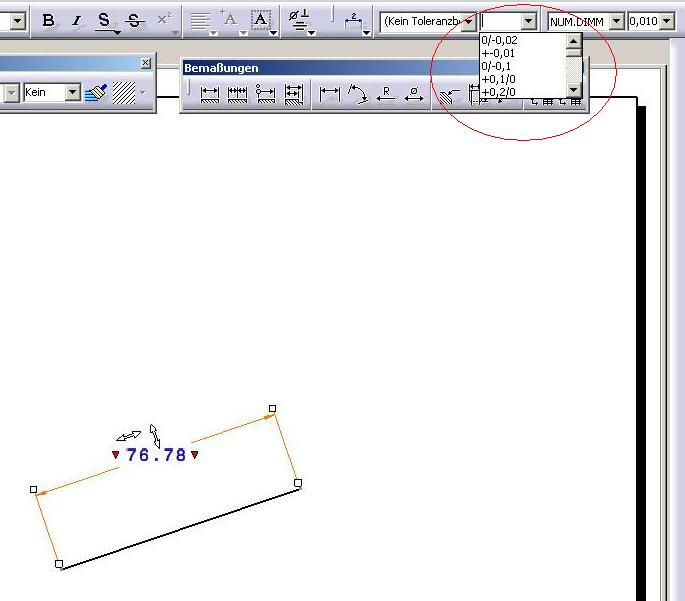

Danke für Deine Erklärung und Dein Verständnis. Ich habe endlich verstanden was Du brauchtest. Ich habe das allerdings geschafft, ohne Properties zu benutzen (Bild).

------------------
Gruß
Power

[Diese Nachricht wurde von Power am 25. Aug. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wvdail
Mitglied
-

Beiträge: 166
Registriert: 25.01.2001

HP Z400 Workstation
Win XPx64 SP2
Intel Xeon 3.33GHz
8GB RAM

erstellt am: 25. Aug. 2005 13:11

<-- editieren / zitieren -->

Unities abgeben:

Ja unter Windows geht das wohl ich habe Unix da geht das scheinbar nicht :-(
Gruß Dieter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

VFR-Treiber
Mitglied
BA-Student Fr. Mechatronik

Beiträge: 10
Registriert: 22.12.2004

V5 R14 SP5
Win2000 Prof.
P4 3.4GHz
1GB RAM

erstellt am: 25. Aug. 2005 15:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für wvdail

Möglicherweise ist unter Unix als Standard etwas anderes eingestellt, als in der Windows-Version.
Vielleicht ist da bei den Rahmen-Eigenschaften schon von vorneherein angegeben, dass der Wert des Maßes UND seine Toleranzen im Rahmen stehen sollen.
Ist also meiner Meinung nach nur eine Sache der Voreinstellungen und kein Problem mit dem Betriebssystem...

------------------
Grüße
Oli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wvdail
Mitglied
-

Beiträge: 166
Registriert: 25.01.2001

HP Z400 Workstation
Win XPx64 SP2
Intel Xeon 3.33GHz
8GB RAM

erstellt am: 25. Aug. 2005 15:15

<-- editieren / zitieren -->

Unities abgeben:

Ja das mag ja alles richig sein, daß es nicht am Beriebssystem liegt.
Wenn die Standards sich aber bei der Installation unterscheiden, sucht man sich nen Wolf wenn man nicht weis wo man zusuchen hat.
Und bei der Vielzahl der Einstellmöglichkeiten in den Optionen ist es schon recht schwer was zu finden.
Aber dazu gigt es ja CAD.DE
simle ;-))
Gruß Dieter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
