Hallo Zusammen,
ich versuche mich im Moment daran in Catia eine Zusammenführung für einen Abgaskrümmer zu konstruieren. Wie die Zusammenführung aussehen soll seht Ihr in dem Bild.
Im ersten Schritt habe ich geplant, die Rohre darzustellen und sie miteinander zu verschneiden. Anschließend Sollen von den Rohren Abwicklungen erstellt werden, die ich in ausgedruckter Form dazu verwenden möchte die Schnittkante auf den Rohren anzuzeichnen.
Ich habe schon ein wenig herumprobiert. Allerdings mit mäßigem Erfolg.
Es fällt mir schwer herauszufinden welche Module von Catia ich für diese Konstruktion am besten verwende.
Bisher habe ich die Rohre im Partdesign erzeugt, und sie mittels Boolescher Operationen miteinander verschnitten. Allerdings weis ich nicht wie Ich daraus Abwicklungen erstellen kann.
Würde mich freuen wenn Ihr mir ein wenig auf die Sprünge helfen würdet.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ModulGenerative Sheet Metal Design bietet sich dafür an.
Die Rohre werden auch nicht verschnitten ->Schweissnaht

[Diese Nachricht wurde von Thomas Harmening am 20. Feb. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

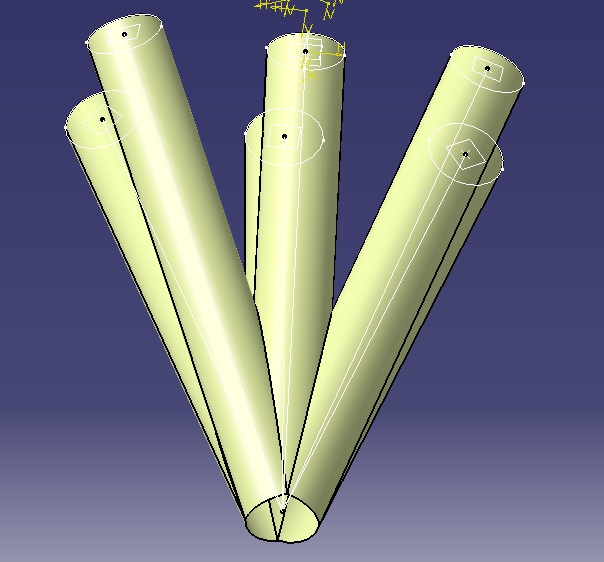

Ich habe mal ein wenig im GSD herumprobiert und bin etwas weiter gekommen(siehe Bild).
Ich habe im GSD Leitkurven erstellt und per Translation die Rohre als einzelne Körper erzeugt. Die Rohre habe ich dann mittels der Funktion "trimmen" zugeschnitten.
Ich denke das geht schon in die richtige Richtung.
Allerdings schaffe ich es nicht die einzelnen Rohre abzuwickeln.
Mit der Fuktion Abwickeln bekomme ich nur eine Fehlermeldung  die besagt: "Die Form kann aufgrund von Mehrdeutigkeiten nicht abgewickelt werden.Die Mehrdeutigkeit kann durch auswahl der einreißenden Ecken oder Kurven aufgelöst werden."
Leider weis ich nicht wie ich diese Einreißenden Kurven erzeugen soll.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Krizzle,

diese einreißenden Kurven werden als Linen erstellt, die sich direkt auf der Fläche befinden und in Längsrichtung des Rohres zeigen. Ebenso kann dies ein Punkt sein der sich auf der Fläche befindet.
Ob nun ein Punkt auf der Fläche ausreicht oder ob es zwingend eine Linie sein muss, da bin ich mir nicht mehr ganz sicher.

Die Punkte können mit "Point on Curve" erzeugt werden, die Kurve ist dann eine Endkante der Rohrfläche. Wichtig ist hierbei, dass der Abstand zwischen dem Punkt und der Fläche geringer ist als 0,001 mm.

Viele Grüße
Ziegelstein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Ziegelstein,
danke für den Hinweis. Funktioniert wunderbar.

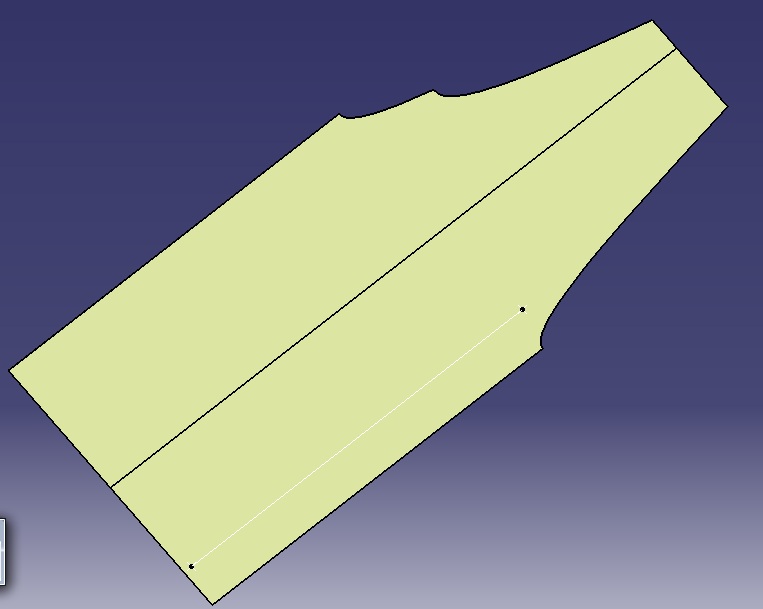

Ich habe mit der Funktion Trennen das abzuwickelnde Rohr von den restlichen Rohren isoliert. Die abgetrennte Fläche habe ich in ein neues GSD Dokument kopiert. Achtung, das Rohr muss mit der Funktion Einfügen Spezial und der Auswahl "als Ergebnis mit Verknüpfung " eingefügt werden. Dann habe ich mit Punkt auf Kurve zwei gegenüberliegende Punkte auf dem Rohr erzeugt und die Punkte mit einer Linie verbunden.
Dann kann in der Funktion Abwickeln diese Linie als einreißende Kurve verwendet werden und das Rohr lässt sich problemlos abwickeln.

Weis jemand welche Daten ein Rohrlaser braucht um so ein Rohr zu fertigen? Geht das mit DXF?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Krizzle,

für das Ausschneiden des Rohres braucht die Maschine in der Regel DXF-Daten.
Hierbei ist es wichtig dass die Zeichnung im Maßstab 1:1 erstellt wird. Der Umfang des Rohres muss ebenfalls angegeben werden.

Viele Grüße
Ziegelstein
