Hallo.

Ich weis diese Frage wurde schon öfter gestellt, aber die letzten Beiträge die ich gefunden habe, sind alle schon etwas älter.
Kann meine zwei gleiche Radien mit nur einer Radiusangabe bemaßen, die aber zwei Pfeile hat und jeweils dann natürlich auf diese beiden Radien geht??

Danke und Grüße an euch da draußen....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da du von Pfeilen sprichst, vermute ich mal das es sich um ein Sketcher-Problem handelt. Prinzipiell solltest du dich mit dem Thema "Wie erstelle ich eine Formel" beschäftigen.

Aber für die Radien gibt es einen Trick:

-1. Die zu verrundenden Eckpunkte selektieren
-2. Fillet bzw. Rundungsfunktion starten
-3. in den Sketchtools einen Rundungsradius eintragen

bei dieser Vorgehensweise erstellt CATIA automatisch die nötigen Formeln.

------------------
Engagierter Student, Maschinenbau TU-Chemnitz (Konstruktion und Antriebstechnik/Leichtbaukonstruktion)
Suche: Diplomarbeit aus dem Umfeld CAD/Simulation! (nähere Informationen gern per PM)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Okay mein Fehler. Das Ganze bezieht sich aufs Drafting. Hätte es dort reinstellen sollen. Vielleicht weis trotzdem jemand einen Rat. Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Athome,

ich würde die beiden Radien mit dem Befehl "Text with Leader/Text mit Bezugslinie" beschriften.

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, das hab ich versucht. Man kann ja den Text auch an die Geometrie binden, dann steht aber im Textfenster z.Bsp. "1mm". Nun kann ich ja ein R davor machen. Ich kann aber die "mm" nicht löschen, denn sonst löscht er auch die Maßangabe mit. Geht also auch net. Ich will auf alle Fälle dass das Maß an der Geometrie dranhängt. Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Athome,

kannst Du nicht einfach einen 2. Pfeil an ein normales Radiusmaß machen?
Ansonsten erzeuge einen Parameter Typ reelle Zahl im 3D, verknüpfe ihn mit einer Formel mit dem Radiusparameter:

Reeelle Zahl = Radius/1mm

Dann kannst Du auf diesen Parameter, der ja keine Einheit mehr hat, die Attributverknüpfung machen.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hat irgendwie nicht geklappt, EInheitenproblem. Hast DU ne Anleitung???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

der Gag ist, beim Kürzen /1mm zu schreiben, ohne die 1 kapiert er es nicht.

Also
Parameter reelle Zahl = Radius / 1mm

gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Nochn Bild...

gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hat geklappt. Danke.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Und was spricht gegen einen Text wie (2x) hinter dem Maß?

------------------
Meine Firma  |  Website zum Buch |Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---


Guten Abend,

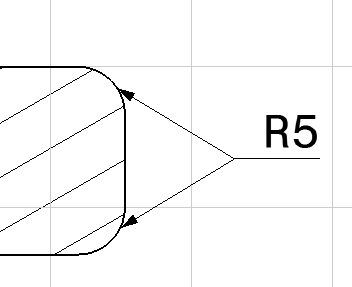

damit ich diesen Beitrag richtig verstehe. Meint Ihr dass, wie auf dem Bild dargestellt?

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, eigentlich spricht da nix dagegen. Aber in einigen Fällen ist einfach so eine Doppelt-bzw. Mehrfachbemaßung eleganter ("schöner") als ein (2x) in Klammern. Trotzdem Danke für die Anregung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, genau so eine Bemßung meine ich wie auf dem JPG. Wie hast Du das gemacht?? So wie oben von Möhrchen beschrieben?? Hat bei mir auch funktioniert, ist halt ein Umweg. Gibt es noch eine andere Lösung??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Befehl_Text_mit_Bezugslinie.jpg Bezugslinie_hinzufuegen.jpg Messpunkte_fuer_Breitenmessung.jpg

Hallo Athome,

ich hab das so gemacht wie ich schon einmal geschrieben habe.

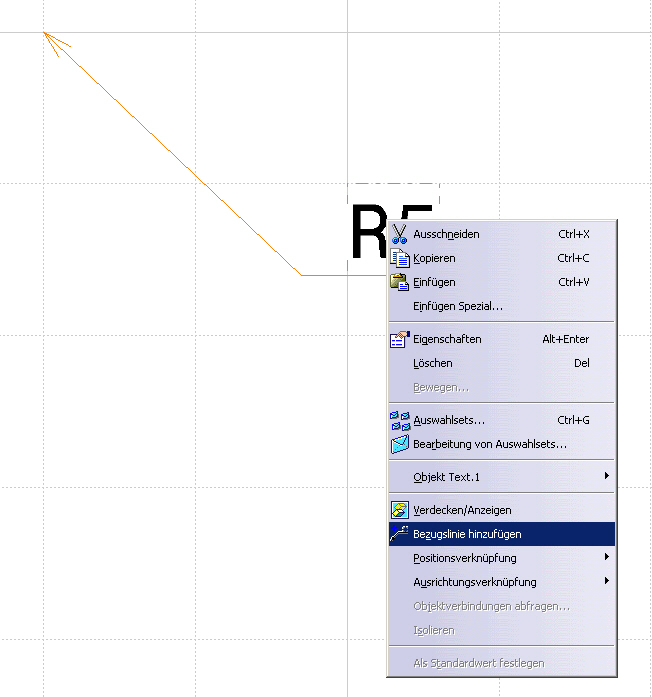

Befehl: Text mit Bezugslinie/Text with Leader und danch einen 2.ten Pfeil mit Bezugslinie hinzufügen/Add Leader hinzufügen. (Siehe Bilder)

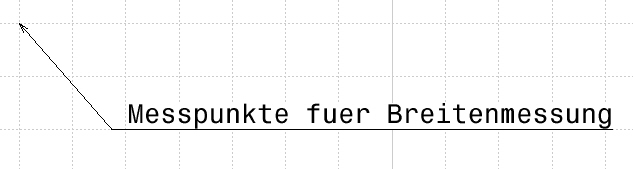

Der Vorteil von diesem Befehl ist, dass ich auch einen Text wie z.B.: "Messpunkte für Breitenmessung" eingeben kann (Siehe Bild)

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da hast Du schon Recht, aber dann hängt doch der Text nicht mit der Geometrie zusammen, d.h. ändere ich den Radius ändert sich am Text nix wenn ich keine Attribute habe.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Athome:
Da hast Du schon Recht, aber dann hängt doch der Text nicht mit der Geometrie zusammen, d.h. ändere ich den Radius ändert sich am Text nix wenn ich keine Attribute habe.

---

Genau. Das ist eigentlich das Gleiche wie ein Fake Dimension

------------------
