Thema: Parameter im Strukturbaum anzeigen lassen (17423 mal gelesen)
|
Gonokokken Mitglied Technischer Zeichner
Beiträge: 10 Registriert: 22.04.2009
|
erstellt am: 22. Apr. 2009 18:40 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute, ich weiss das es möglich ist sich die Parameter von den verschiedene features wie bsp "thick surface" die dicke von 5mm oder bei einem "edge filet" den Radius von 5mm per klick auf das kleine "+" vor dem feature selbst anzeigen zu lassen und man diese Parameter in darauffolgenden Befehlen oder Formeln verwenden zu können. Ich kann mir die Parameter leider nur bei skizzen, linen, punkten usw anzeigen lassen. Wäre nett wenn mir jemand sagen könnte wo man auch die restlichen Parameter im baum aktiviert. Hab die Optionen schon durchsucht, bin aber leider nicht auf die gesuchte Funktion gestoßen. MfG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 11849 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 22. Apr. 2009 18:54 <-- editieren / zitieren --> Unities abgeben: Nur für Gonokokken
Servus AFIAK kann man diese Parameter nicht im Bam einblenden lassen (lasse mich aber gerne eines besseren belehren). Zur Verwendung dieser Parameter in Formel: Formeleditor zu Parameter hinzufügen -> im Baum wählen wo sich ein Quellparameter befindet -> entweder direkt im 3D-Fenster auswählen oder in der Liste (unten links) auswählen (dabei können Filter für die Liste gesetzt werden) Gruß Bernd
------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Gonokokken Mitglied Technischer Zeichner
Beiträge: 10 Registriert: 22.04.2009
|
erstellt am: 22. Apr. 2009 19:12 <-- editieren / zitieren --> Unities abgeben:
Ja das ist eine Möglichkeit, jedoch im vergleich zu der Möglichkeit die Maße direkt im baum anwähle zu können schon fast wieder umständlich. Ich was das es so eine Möglichkeit gibt, da wir diese Möglichkeit im Geschäft haben Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 22. Apr. 2009 19:20 <-- editieren / zitieren -->
|
Gonokokken Mitglied Technischer Zeichner
Beiträge: 10 Registriert: 22.04.2009
|
erstellt am: 22. Apr. 2009 19:27 <-- editieren / zitieren --> Unities abgeben:

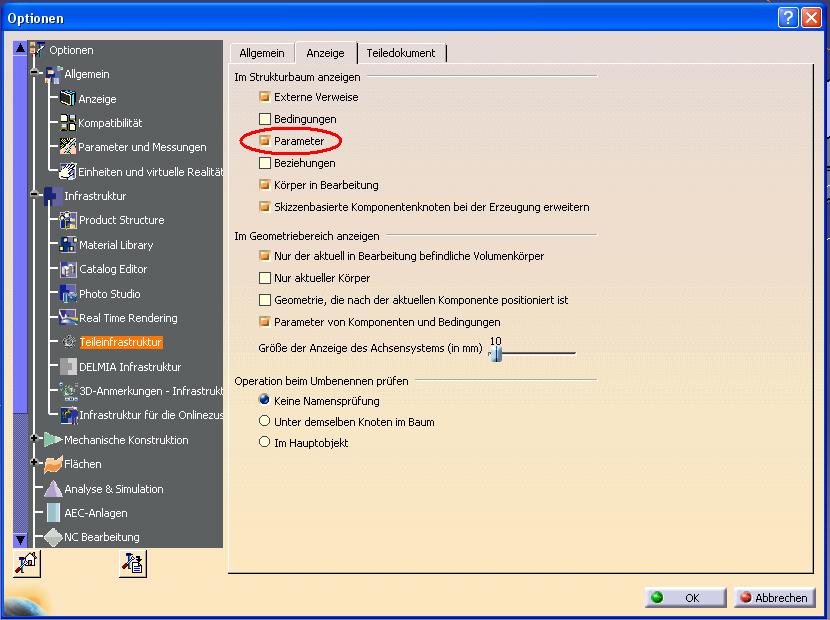

Ich benutze die Deutscher version, müsste jedoch an derselben stelle sein wie du es bist. Über die Option bin ich auch schon gestoplert und dachte "ah da ist sie ja" ... war dann aber Verwundert als diese die Parameter nicht aktiviert hat. Hier ein Screenshot zu der Option, bei dir aktiviert sie wirklich die Parameter im Baum? Dann sollte ich wohl meine Catia Version Updaten, ich arbeite noch mit der R16. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 22. Apr. 2009 19:30 <-- editieren / zitieren -->
|
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)
Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 22. Apr. 2009 19:55 <-- editieren / zitieren --> Unities abgeben: Nur für Gonokokken
Hallo Gonokokken, ich denke auch, dass es die von CEROG genannte Voreinstellung ist. Ich habe aber dunkel in ERinnerung, dass es noch 2 Stellen gibt, die die Parameter beinflussen (Grad kein CATIA zur Hand zum Nachschauene, sorry): Einmal unter Allgemein / Parameter und Messungen suchen und bei Infrastruktur / Produktstruktur / Strukturbaum(?glaub ich) Gruß Mörchen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Gonokokken Mitglied Technischer Zeichner
Beiträge: 10 Registriert: 22.04.2009
|
erstellt am: 22. Apr. 2009 22:35 <-- editieren / zitieren --> Unities abgeben:
Dnake CEROG, ich hab die 2 der 3 Punkte gefunden und bereits aktiviert. Parameter werden leider nicht angezeigt. Wo Finde ich "Drafting" ? Kannst du mir da bitte mal en screenshot machen ? [Diese Nachricht wurde von Gonokokken am 22. Apr. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Gonokokken Mitglied Technischer Zeichner
Beiträge: 10 Registriert: 22.04.2009
|
erstellt am: 22. Apr. 2009 23:20 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 23. Apr. 2009 05:14 <-- editieren / zitieren -->
|
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)
Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 23. Apr. 2009 09:33 <-- editieren / zitieren --> Unities abgeben: Nur für Gonokokken

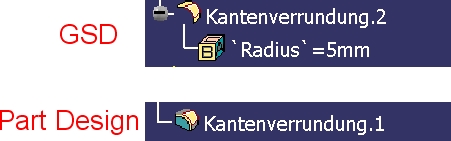

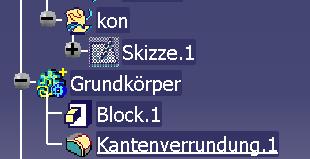

Hallo Gonokokken, die Parameter, die Du sehen willst, gibt es im Part Design nicht im Baum. Nur im Generative Shape Design werden die Parameter z. B. unter einer Kantenverrundung angehängt. (Siehe Screenshot: einmal GSD und einmal PartDesign mit gleicher Voreinstellung.) Gruß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rough-tec Mitglied Konstrukteur
Beiträge: 387 Registriert: 19.04.2007 V5R16 SP5 V5R17 SP3 V5R19 SP3 NX5 *grr* WIN XP Prof SP3 DELL - NVIDIA Quadro 4000 12GB RAM 64bit
|
erstellt am: 23. Apr. 2009 09:45 <-- editieren / zitieren --> Unities abgeben: Nur für Gonokokken
Hallo Gonokokken, kannst du uns mal dein Release und Servicepack nennen, welches du zu Hause und im Büro verwendest ? Das wäre uns allen sehr hilfreich. Grüsse Rough ------------------ Zu Risiken und Nebenwirkungen.. fragen Sie Ihren Admin oder schalten Sie den Rechner aus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Gonokokken Mitglied Technischer Zeichner
Beiträge: 10 Registriert: 22.04.2009
|
erstellt am: 23. Apr. 2009 10:58 <-- editieren / zitieren --> Unities abgeben:
|
Gonokokken Mitglied Technischer Zeichner
Beiträge: 10 Registriert: 22.04.2009
|
erstellt am: 28. Apr. 2009 18:47 <-- editieren / zitieren --> Unities abgeben:
So hab jetzt im Geschäft nachgeschaut. Mörch hat recht, man kann sich wirklich nur die Parameter im shape design anzeigenlassen und nicht die im Solid... dabei hätte ich meine Hand dafür ins feuer gelegt das es mir im geschäft möglich wäre... schade Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
juergen_j Mitglied Konstrukteur, freiberuflich
Beiträge: 78 Registriert: 26.07.2004 Intel Core i7-2600 3400MHz 16Gb 1333MHz DDR3 NON-ECC CL9 PNY Quadro 4000 1GB GDDR5 PCI-E SSD 120GB SATA II SSD 200GB SATA II Windows 7 prof. 64bit Catia V5 R19 Sp09 Catia V5-6R2014 SP01 HF29 MD2 + CCV
|
erstellt am: 20. Jul. 2009 10:55 <-- editieren / zitieren --> Unities abgeben: Nur für Gonokokken
Hallo CEROG Zitat: Original erstellt von CEROG: Es können nur Parameter angezeigt werden, die du im Baum anlegst.

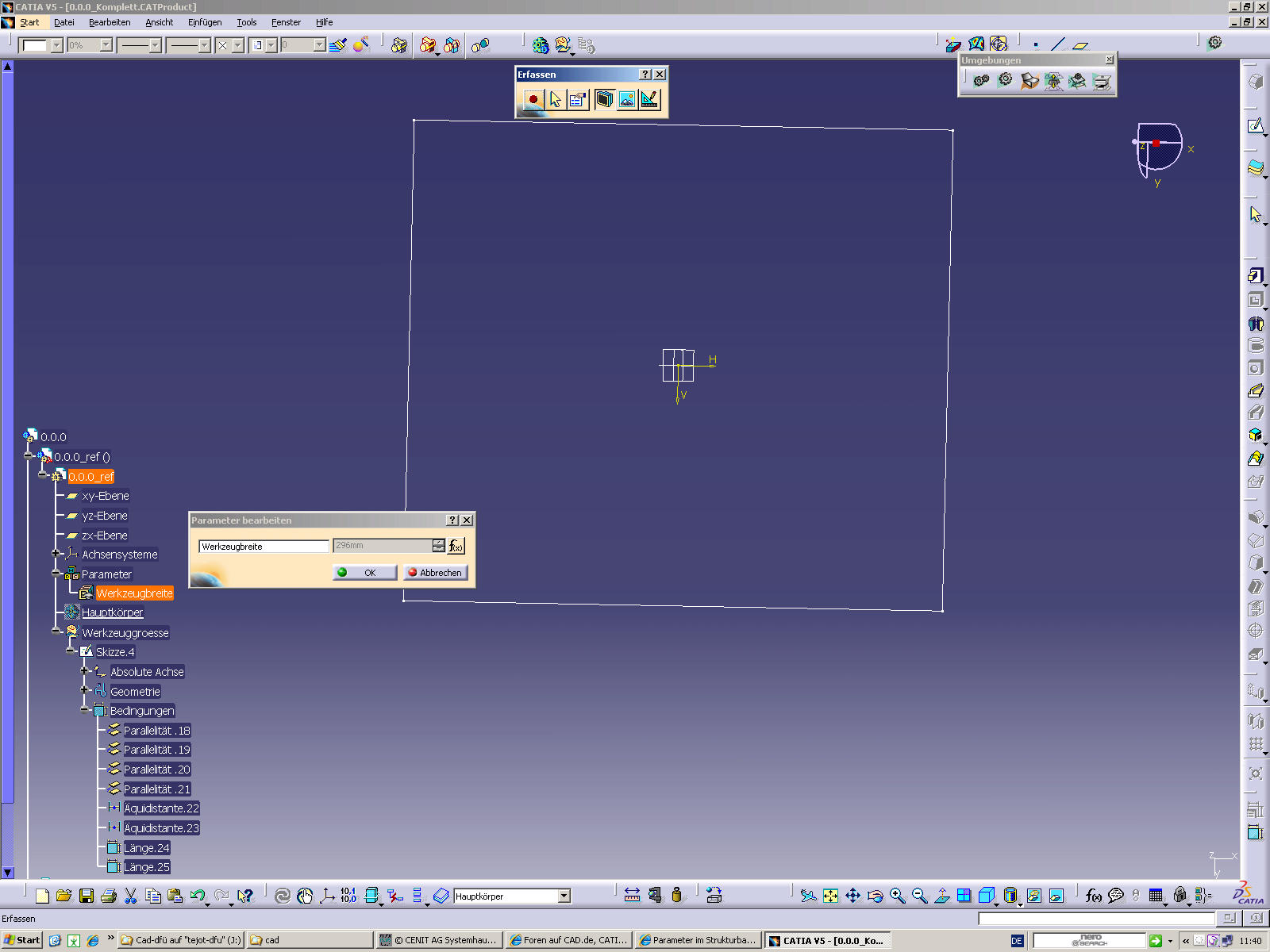

Könntest du bitte genauer difinieren was ich machen muss damit sie im Strukturbaum erscheinen. Bei mir werden leider keine Parameter angezeigt. Die drei Einstellungen in den Optionen, welche hier vorgeschlagen wurden, habe ich bereits aktiviert. Zum Verständnis was ich machen möchte habe ich ein Bild angehängt. Die beiden Bemaßungen, Werkzeuglaenge und Werkzeugbreite, in der Skizze möchte ich als Parameter im Baum sehen. ------------------
Gruss Jürgen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tberger Mitglied Application Manager CATIA V5 / V6
Beiträge: 1385 Registriert: 13.01.2007
|
erstellt am: 20. Jul. 2009 11:08 <-- editieren / zitieren --> Unities abgeben: Nur für Gonokokken
Also, das was du vorhast ist etwas anderes (du bist im Skizzierer und nicht in der Solid bzw. GSD Oberfläche). Du kannst die Werte bereits im Baum sehen, wenn du nur den Skizzenbaum aufblätterst (wie du es schon gemacht hast)und dir die Constraints ansiehst. Dann gibts dort diverse Parameter wie Length, Offset, Angle etc, wenn du in der Skizze diese schon bemaßt hast (wahrscheinlich in deinem Bild durch die Tools-Options-Box verdeckt). Wenn du das Ganze im Baum unter "Parameters" sehen möchtest, musst du erst einmal über "f(x)" = 1.Icon in der Toolbar Knowledge, Längenparameter erstellen und diese dann mit Formel in deine Offsets bzw. Length-Constraints verbinden. ------------------ Grüße aus dem Rheinland Thomas +++++++++++++++++++++++++++++++++ CATIA - eine Laune der Natur ... "Phase 2 in CATIA V5" - www.tobeplus.de EDIT: Schreibfehler bei f(x) behoben [Diese Nachricht wurde von tberger am 20. Jul. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
juergen_j Mitglied Konstrukteur, freiberuflich
Beiträge: 78 Registriert: 26.07.2004 Intel Core i7-2600 3400MHz 16Gb 1333MHz DDR3 NON-ECC CL9 PNY Quadro 4000 1GB GDDR5 PCI-E SSD 120GB SATA II SSD 200GB SATA II Windows 7 prof. 64bit Catia V5 R19 Sp09 Catia V5-6R2014 SP01 HF29 MD2 + CCV
|
erstellt am: 20. Jul. 2009 11:52 <-- editieren / zitieren --> Unities abgeben: Nur für Gonokokken
Hallo Thomas Danke für deinen Tip, es hat soweit auch funktioniert. Wenn ich nun meinen erzeugten Parameter "Werkzeugbreite" doppelclicke um ihn zu bearbeiten ist die Maßangabe in dem Fensterchen grau, ich kann nur über den nebenstehenden f(x) Button in einem weiteren Fenster das Maß ändern. Ich finde das etwas umständlich, kann man das nicht so einstellen damit man gleich im ersten Fenster manipulieren kann? ------------------
Gruss Jürgen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tberger Mitglied Application Manager CATIA V5 / V6
Beiträge: 1385 Registriert: 13.01.2007
|
erstellt am: 20. Jul. 2009 11:55 <-- editieren / zitieren --> Unities abgeben: Nur für Gonokokken
Aehemm... Du musst doch nur noch den Parameter im Baum unter dem Parameters-Eintrag ganz oben doppelklicken, somit kommst du von "AUSSEN" ohne in den Skizzierer "eintauchen" zu müssen. Klar muss das Feld gegraut sein, es ist ja jetzt von einer f(x) abhängig, wenn du über den Skizzierer gehst. EDIT: ich nehme an, du bist den umgekehrten Weg gegangen und steuerst nun den "oberen" Parameter ducrch den Skizzenparameter. Mach's anders herum, also in der Skizze den Offset mit Formel zum Parameter verbinden
------------------ Grüße aus dem Rheinland
Thomas +++++++++++++++++++++++++++++++++ CATIA - eine Laune der Natur ... "Phase 2 in CATIA V5" - www.tobeplus.de [Diese Nachricht wurde von tberger am 20. Jul. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
juergen_j Mitglied Konstrukteur, freiberuflich
Beiträge: 78 Registriert: 26.07.2004 Intel Core i7-2600 3400MHz 16Gb 1333MHz DDR3 NON-ECC CL9 PNY Quadro 4000 1GB GDDR5 PCI-E SSD 120GB SATA II SSD 200GB SATA II Windows 7 prof. 64bit Catia V5 R19 Sp09 Catia V5-6R2014 SP01 HF29 MD2 + CCV
|
erstellt am: 20. Jul. 2009 12:12 <-- editieren / zitieren --> Unities abgeben: Nur für Gonokokken
Ja, das war mein Fehler, jetzt funktioniert es so wie ich es mir vorgestellt habe. Mit Parametern und Formeln habe ich bisher noch nicht gearbeitet, ist alles noch Neuland für mich Vielen Dank für deine Hilfe. ------------------
