Hallo Fangemeinde

Wir versuchen derzeit unsere Werkzeuge verstärkt mit V5 konstruieren.

So probiere ich, wie üblich, in der Baugruppe eine
Steuerskizze zu verwenden.
Mit dieser möchte ich Kanten; Bögen; Punkte für die
einzelnen Bauteile ableiten um Bohrungen und Konturen zu erzeugen.
Bisher habe ich vieles versucht, aber das System führt
meine abgeleiteten Skizzenelemente aus der Steuerskizze nicht
nach.

Ich bin mir sicher, dass ich irgend etwas nicht richtig
ausgeführt habe. Vielleicht kann mir jemand einen Rat geben,
wie ich mit V5 (Rel.17) richtig an die Sache ran gehe.

Vielen Dank für Eure Unterstützung !!

Gruss  Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Martin,

Du mußt mal schauen, was in den Tools /optionen voreingestellt ist:

Ausschlaggebend ist der Abschnitt Infrastruktur / Teileinfrastruktur.

- "Verknüpfung mit ausgewählten Objekt beibehalten" muss aktiv sein.

- "Nur die veröffentlichten Elemente....":
    Wenn diese OPtion aktiv ist, müssen alle Elemente, die verlinkt werden
    sollen, veröffentlicht werden. (puplish)

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mörchen..

Das war ein Volltreffer und sicherlich ein sehr sehr
wichtiger Tipp für mich.

Ich bedanke mich ganz herzlich bei Dir und würde mich
freuen, es Dir beizeiten "heimzahlen" zu dürfen.

Es grüßt Dich und das Forum..!!

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

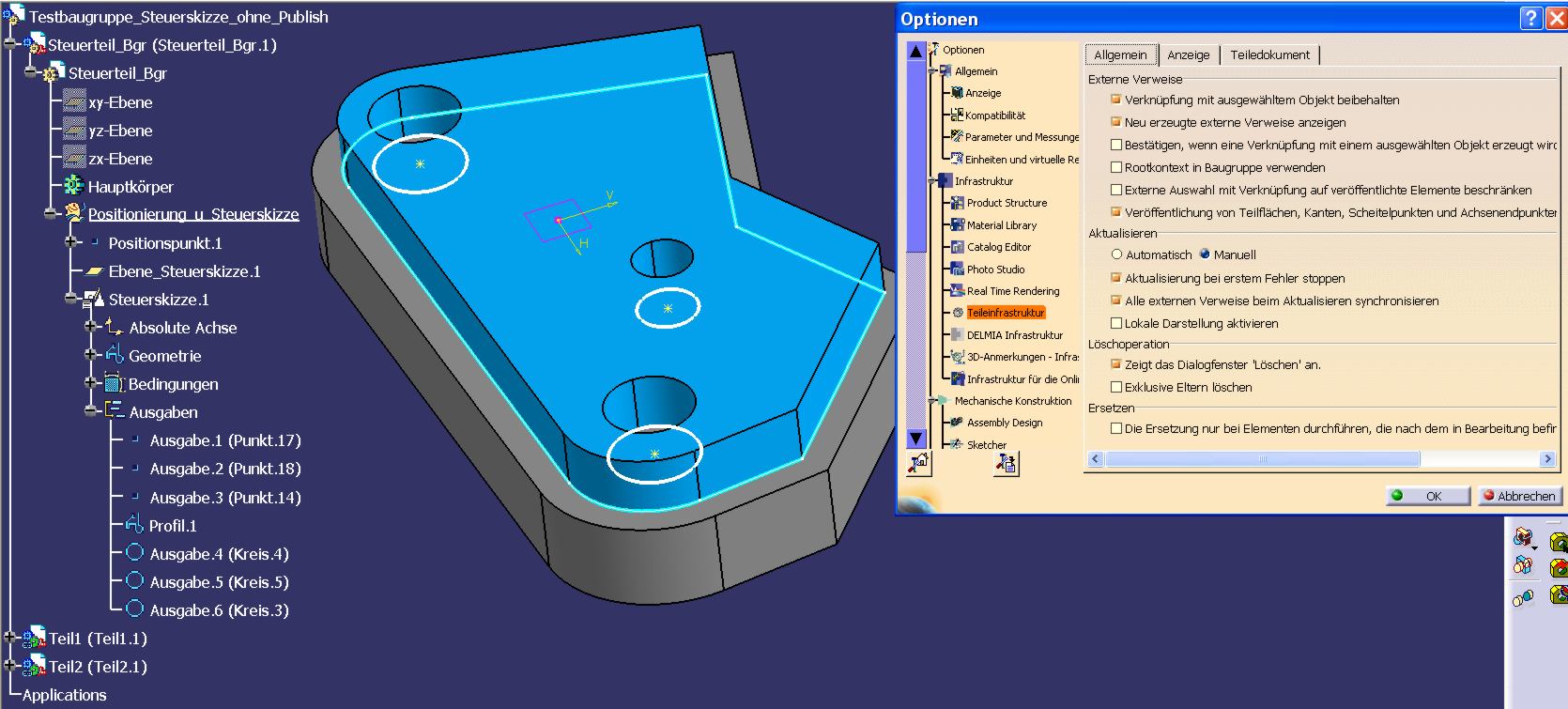

Steuerskizze.jpg Steuerskizze.zip

Hallo,

eventuell für V5-Einsteiger noch die Ergänzungen zu Mörchens Hinweisen
- in der Steuerskizze eventuell Profile o. Profilkomponenten erzeugen
- Aktualisieren nur bei sehr kleinen Baugruppen Automatisch (Tools > Optionen > Infrastruktur > Register Allgemein und ... > Mechanische Konstruktion > Assembly Design > Register Allgemein

------------------
MfG
kle

[Diese Nachricht wurde von kle am 17. Mrz. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kle

Hier bin ich wirklich für jeden Hinweis dankbar.

Vor allem..wie erreiche ich es, mit sagen wir einer
SteuerSkizze ein Werkzeug mit den wichtigsten Bohrungen
zu steuern.
Hier habe ich nur die Möglichkeit gefunden mit dem Bohr-
assistenten ein Bohrmuster bezogen auf eine Punkteskizze
zu erstellen. Ich hätte aber gern nur eine Punkteskizze
in der alle Positionen (Punkte) vorhanden sind.

Gibt es hier nicht einen besseren Weg?

Ich hoffe, ich habe mich nicht zu unmissverständlich
ausgedrückt.

Es wäre für mich ein sehr großer Aufwand zB. für die System-
bohrungen eine Punkteskizze zuerstellen. Das gleiche für
die Auswerfer ø5 ; dann für zB ø8 und so weiter.

So bedanke ich mich vorerst für den Hinweis.

Es grüßt Martin!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Martin,

nun verrate mal, was daran umständlich ist. Eine Skizze mit z.B. 100 Punkten, oder 2 Skizzen mit jeweils 50.
Ich kann mir vorstellen, dass Du am besten alle Bohrungen in einer Skizze vermassen möchtest.
Dann gehe doch hin, erstelle Dir einen sogenannten Mastersketch mit allen Bohrpositionen.
Danach erstellst Du dir zusätzlich neue Skizzen und projezierst dir die entsprechenden Punkte für die entsprechenden Durchmesser.
Es ist auf jeden Fall übersichtlicher, wenn Du für die verschienden Bohrungsdurchmesser verschiedene Skizzen anlegst.
Und dann... Vor dem Kopieren Veröffentlichen net vergessen .

Viele Grüsse aus dem Süden
Rough-Tec

------------------
Zu Risiken und Nebenwirkungen.. fragen Sie Ihren Admin oder schalten Sie den Rechner aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja genau das meine ich..einen Mastersketsch

Natürlich wird eine Masterskizze schnell unübersichtlich.

Ich orientiere mich halt an meiner Vorgehensweise mit unserem
alten System. Da läuft diese Masterskizzentechnik sauber und
zuverlässig. Bei aufwendigeren Werkzeugen habe ich dann auch
drei Steuerzkizzen. In diesen befinden sich aber überwiegend
Kreise mit angegebenen Durchmessern, so dass eine hohe
Übersichtlichkeit gewährleistet ist.
Bei V5 läüft scheinbar vieles über Steuerpunkte ab. Dann sollte
man sicherlich in verschiedenen geometrischen Sets diverse Skizzen
erzeugen.

Es gibt sicherlich verschiedene Lösungsansätze, deshalb bin ich
für jeden Beitrag dankbar.

Vielen Dank!  Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

werden die Bohrungskoordinaten für Bauteilvarianten über Konstruktionstabellen zugewiesen, kann es auch sinnvoll sein, neben der Projektion ausgewählter Punkte in Schleppskizzen die Steuerskizze  als Kopie mehrfach einzufügen. In der jeweiligen Kopie werden die überflüssigen Punkte entweder als Konstruktionselemente deklariert oder auch gelöscht.

------------------
MfG
kle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich habe jetzt einmal eine Steuerskizze erstellt (siehe Bild)

Das funktioniert soweit alles ganz ordentlich. Wie man sieht,
sind einige Bohrungen noch nicht in der Platte aber die Skizze
könnte noch viele Steuerelemente mehr enthalten, ohne unübersichtlich
zu werden.

Den Aufbau der Platten werde ich über eine Excel Tabelle letztendlich
steuern.

Gruss  Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Normalerweise setzt du in eine solche Skizze eher Punkte statt Kreise.
Aus Kreisen kannst du keine Bohrungsfeatures erzeugen.
Bei uns in der Firma ist es so, dass NC-Maschinen nur diese Bohrungsfeatures auslesen können und keine aus Kreisen erzeugte Taschen.

------------------
~~~ There are 10 types of people in the world: Those who understand binary, and those who don't... ~~~

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ist absolut richtig.. aber die Masterskizze
verdeutlicht genau, um welche Elemente es sich
handelt.
Nur hier werden die Änderungen vorgenommen.

Die Punkte befinden sich verknüpft auf der entsprechenden
zweiten Bearbeitungsskizze.

So ist eine hohe Übersichtlichkeit gewährleistet.
Im CAM, das weiß ich gerade als ehemaliger Fräser, muß man die Sache
sicherlich etwas anders angehen.

Gruss  Martin
