Ich brauche auf meiner Zeichnung ein Raster im Abstand von 100mm vom Ursprung aus. Gibt es da eine elegante Lösung, oder muss ich mir eizelne Flächen anlegen?

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Also in der Zeichnung kannst du einfach das Skizziergitter ein blenden (in der "Tools"-Symbolleiste).

Im 3D-Modell kannst du, im Flächenmodul, ein Ebenensystem erstellen (Einfügen -> Erweiterte Tools für Replikation -> Ebensystem)

Gruß

Bernd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das Skizzengitter kann ich aber nicht mit ausdrucken. Und es hat auch keinen bestimmten Abstand und meinem 3d-Ursprung aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


WAS willst Du denn eigentlich tun? Irgendetwas im 3D-Modell oder im Drawing???
Wenn Ebenen im 3D-Modell nicht weiß gedruckt werden sollen, kannst Du diese schwarz einfärben.
Versuch Dich doch mal am Befehl "Maßstabsebenen", siehe Bild. Vielleicht hilft das.
Im Drawing kannst Du Dir das eingestellte Raster anzeigen lassen. Wenn Du das im Drawing beim Ausdruck sichtbar haben willst, unter Datei Drucken "Anzeige" auswählen.

@Bernd: Spitzentip! Hier kann man ja sogar auch Muster von den Ebenen erstellen!!! Das hilft weiter. 10 U´s for YOU

------------------


[Diese Nachricht wurde von hilbo am 24. Apr. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich will in meiner Zeichnung ein Raster in X-Richtung und in Z-Richtung, welches vom Ursprung meines Parts ausgeht. Ist für die Automobilindustrie.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tanja - das heisst, Du willst ein Fahrzeugnetz habe ?

Imho haben alle Fahrzeughersteller Makros in ihrer Umgebung, mit denen man so was machen kann. Bei VW heisst das Teil Netline und ist beim Erwerb der Standardumgebung dabei.

Es gibt aber auch Anbieter von Makros zu diesem thema, ich glaube, so was war sogar schon hier im Forum vrlinkt. Probier mal Suche...
Gruss
Catrin

------------------
--------------------------------------------------
cad_de@catrin-eger.de

--------------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,
seit R16 ist das Standard bei V5. Man braucht keine zusätzlichen Makros mehr. GSD ist jedoch Vorraussetzung. -> OnlineDoku -> Neuerungen.

Ciao Herbert...

------------------
"bei mir kann ja jeder machen, was er will... Aber richtig, mit Anlauf..."

http://www.swr3.de/fun/downloads/wieeewieee.mp3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,
um nochmal das leidige Thema mit dem Fahrzeugnetz aufzugreifen:
Kann Catia jetzt ab R16 ein Fahrzeugnetz im 2D erzeugen oder brauch ich dafür ein Macro oder ähnliches?
Das mit dem GSD bezieht sich doch nur auf das 3D, oder?
Ich meine schonmal gesehen zu haben, dass man so einen Netzbefehl in Catia auch einrichten kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dafür brauchst du ein Makro. Auch in R19 noch.

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---


IMHO geht das schon mit der ab der R16 ???,
- zumindest mit R16 habe ich das schon mal meiner eigengestrickten,
nicht firmenkonformen Umgebung ausprobiert^^

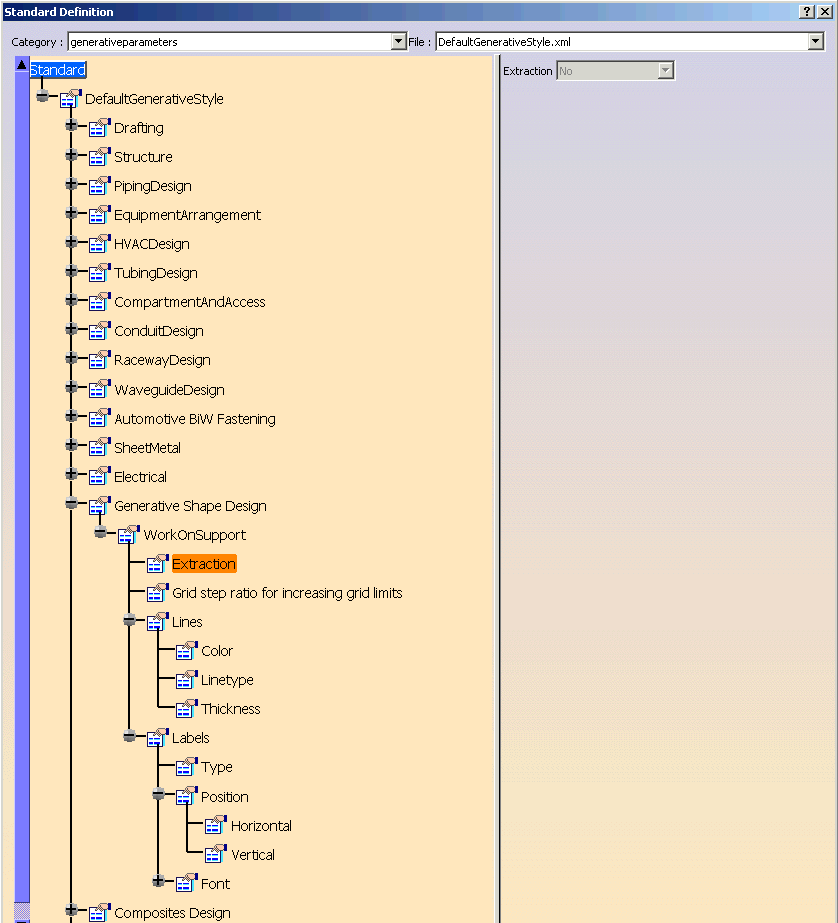

Bedingung ist, so  glaube ich, das Element Work on Support 3d einzuschalten,
und im Drawing - siehe Bild- dort den Schalter dort auf Yes stellen,
Dann wird automatisch die View mit einem Netz erstellt und belabelt...

Ich selber geniese ja den Komfort, das ich ein Macro benutzen kann...
eventuell hat der OEM ein solches?

[Diese Nachricht wurde von Thomas Harmening am 03. Dez. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wo stell ich das mit dem "Element Work on Support 3d" ein?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo deyhawaii,

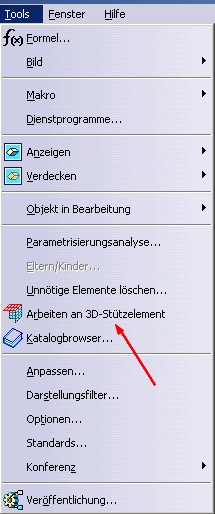

"Element Work on Support 3d" ist im Hauptmenü "Tools".

Gruß
Mörchen

Edit: Screenshot

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mörchen,
bei mir finde ich das unter Tools nicht.
Entweder hab ich was auf dem Auge oder bei uns fehlt irgendwas.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo deyhawaii,

auf welchem Release bist Du denn? Ich habe es im Part Design und im GSD. Es ist ungefähr in der Mitte im Menü Tools (Nicht in der Symbolleiste). (Hab leider grad kein CATIA laufen)

Gruß
Mörchen

Edit Screenshot

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Morgen Mörchen,

arbeiten mit R16SP4, R16SP5, R17SP3.
Bei allen finde ich den Befehl nicht. Vielleicht fehlt uns eine besondere Lizenz (MD2, HD2) oder ein Modul oder sowas.
Aber nicht weiter tragisch. Kommen auch so zu recht.
Danke Dir trotzdem!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Die schaltfläche "Work on Support" erscheint erst wenn man ins GSD (Flächendesign) wechselt (HD2 sollte reichen)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Zusammen,

ein kleines Makro zum Erstellen von 2D-Gitternetzen gibts auch unter:
http://www.dw-sw.de/home/software/gitternetz/gitternetz.htm

Grüsse aus dem verschneiten Süden.

------------------
Zu Risiken und Nebenwirkungen.. fragen Sie Ihren Admin oder schalten Sie den Rechner aus.
